剖析东风雪铁龙C5随动转向前照灯工作原理
来源:本站整理  作者:佚名  2012-05-04 06:12:16

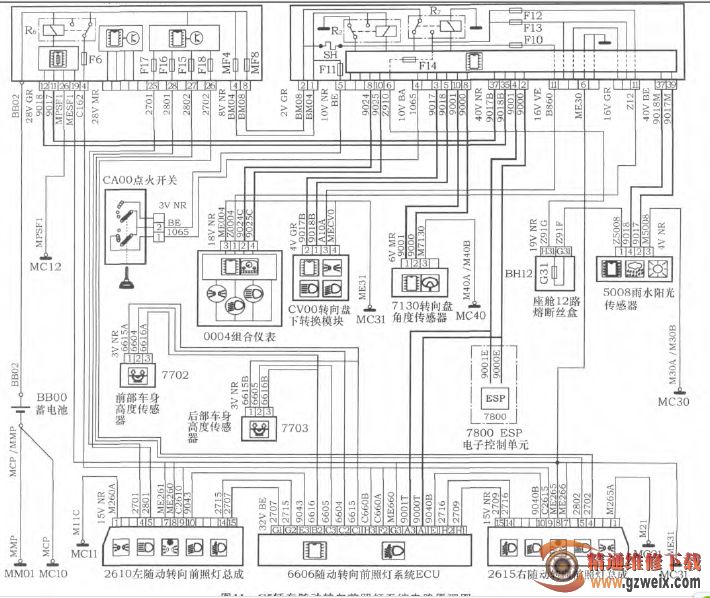

前照灯系统电路原理如图11所示。 对电路原理图中有关内容简单说明如下。



1) 点火开关CA00 接通点火档, 通过1脚上的导线1065, 将点火信号传递给智能控制盒BSI, BSI唤醒所有网络投入工作。同时BSI 控制 R7继电器( 管理 +CAN 的继电器 ) 工作 , R7继电器的触点为+CAN (导线编号中以 “Z” 开头) 供电; CAN车身网工作后, 发动机舱控制盒PSF1控制R6继电器(管理条件供电的继电器) 工作, R6继电器的触点提供条件供电, 即以 “C” 开头的导线获得供电。





2) 转向盘下转换模块CV00 将车灯开关点亮近光灯、 远光灯等信号通过CAN车 身 网 (导 线9017B和9018B) 将这些信号传送到发动机舱控制盒PSF1, PSF1则通过28V MR插接器25和26脚上的导线2701和2702, 分别为左、 右随动转向前照灯的近光灯供电;通过28V MR插接器28和27脚上的导线2801和2802, 分别为左、 右随动转向前照灯的远光灯供电。



3) 转向盘角度传感器 7130 在汽车行驶时 ,通过CAN高速网 (导线9000和9001) 将转向盘转动的方向、 转动的角度等信号传递给 BSI, BSI 通过CAN高速网 (导线9000和9001) 将这些信号传送到6606随动转向前照灯系统ECU, 随动转向前照灯系统ECU通过32V BE插接器上的导线6616和6615为2个车身高度传感器供电, 前部和后部车身高度传感器7702和7703通过导线6604和6605将车身高度的信号传递给随动转向前照灯系统ECUECU则根据转向盘角度传感器的信号和车身高度传感器的信号对前照灯光束分别进行水平和高度调节。

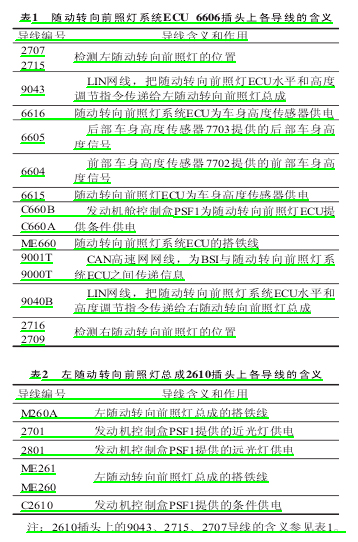

4) 随动转向前照灯系统ECU 6606 其插头上各导线的含义如表1所示。 左 / 右随动转向前照灯总成2610/2615插接器上各导线的含义如表2和表3所示。随动转向前照灯系统ECU将前照灯系统的工作情况(如近光灯工作、 远光灯工作、 是否存在故障等) 信息 , 通过 CAN 高速网 ( 导线 9000T 和 9001T)传递给BSI, BSI将这些信息通过CAN舒适网 (导线9024和9025) 传递给组合仪表0004, 组合仪表则将前照灯系统的工作情况显示出来(如点亮近光指示灯、 点亮远光指示灯、 显示故障等)。



上一页  [1] [2] [3] [4] [5]  下一页
