剖析东风雪铁龙C5随动转向前照灯工作原理

来源：本站整理作者：佚名 2012-05-04 06:12:16

1.2 随动转向前照灯光束的调节

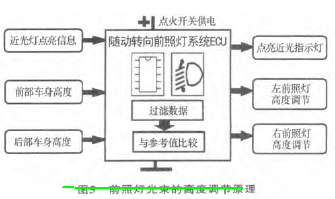

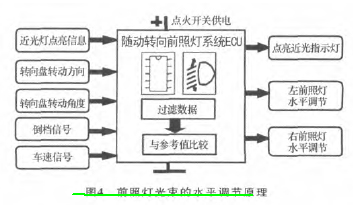

1.3 汽车在行驶过程中，当近光灯点亮工作时，随动转向前照灯系统ECU就根据其系统各传感器的信号，随时对前照灯的光束进行调节。前照灯光束的调节包括水平调节和高度调节，其水平调节原理如图4所示，高度调节原理如图5所示。

2 随动转向前照灯系统组成

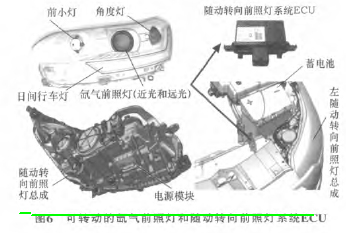

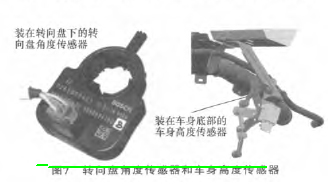

随动转向前照灯系统主要由可转动的氙气前照灯、随动转向前照灯系统ECU、装在转向盘下方的转向盘角度传感器、装在车身底部前桥和后桥中部的车身高度传感器等组成，如图6、图7所示。参入随动转向前照灯系统工作的电控单元，还有装在转向盘下的转向盘转换模块、装在发动机舱左前方的ESP

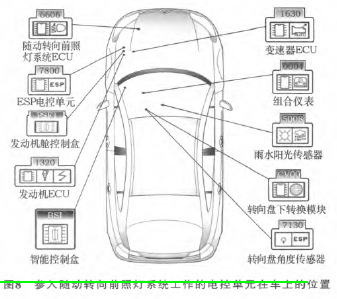

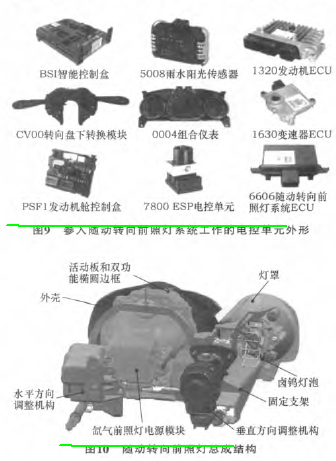

（ Electronic Stability Program，电子稳定程序）电控单元、装在自动变速器壳体上的变速器ECU、布置在蓄电池后方的发动机舱控制盒和发动机ECU、装在仪表板上的组合仪表和仪表板左下方的智能控制盒、装在前挡风玻璃上的雨水阳光传感器。参入随动转向前照灯系统工作的电控单元在车上的位置如图8所示，各电控单元的外形如图9所示。随动转向前照灯总成结构如图10所示。
