故障查询的其他方法：
(1)拔下相应控制单元的插头，检查触点是否弯曲。
(2)再次插上插头，查询故障存储器。
(3)如果还是显示有故障，再次拔下通信有故障的控制单元插头；查看电路图，将与有故障的控制单元直接相连的控制单元插头拔下；对于CAN-Low线来说，检查插头内针脚之间的连接是否断路。
注意：如果CAN-High线断路，相应地就得先进行CAN-High线的检查。这时DSO上的故障图像就向下翻转并在低于2.5V的区域触发器应调到通道A（1.7V）。
ISO故障3~8：CAN-Low线对蓄电池短路：
故障存储器内记录的是所有控制单元的故障内容，此外还有驱动数据总线损坏，这个故障内容表示：直接与网关相连的数据总线有短路或断路处。
以上所述的方法是以对蓄电池短路（ISO故障3和6）为例来说明的，这种方法也适用于对地短路（ISO故障4和5），CAN-High线和CAN-Low之间短路（ISO故障7）和终端电阻故障（ISO故障8）。
这里将ISO故障3作为这些短路故障的代表来进行讨论。通过相应的设定，可以用同样的方法在VAS5051的DSO上显示出这些故障，但是在本例中说明的却是另一种故障诊断和排除方法。
注意：短路（ISO故障3和7）
相对较难发现，因为短路可能发生在线束中的任何地方，而使用欧姆表几乎无法测量，这是因为无法得知短路点处的接触电阻，而且不能通过电阻测量来推断出导线的长度。

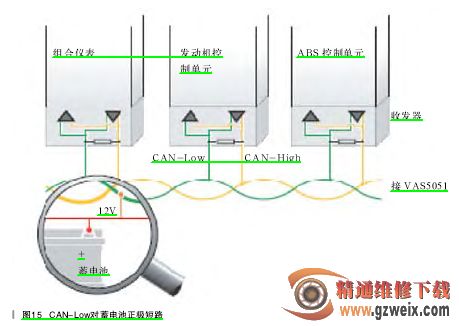

故障描述：CAN-Low线故障在于蓄电池电压（如图15所示）。读出的测量数据块表明：与所有CAN驱动总线上的控制单元通信中断。
