14. DTC 52-01:扭矩传感器允许公差(初始诊断)
DTC 52-03:主扭矩传感器(常规诊断)
DTC 52-04:副扭矩传感器(常规诊断)
DTC 52-05:扭矩传感器允许公差(常规诊断)
①打开点火开关至ON(II)。
②使用HDS清除DTC。
③关闭点火开关。
④启动发动机。
⑤使用HDS检查DTC。
是否显示为DTC 52-01, 52-03, 52-04或52-05?
是----进行第⑥步。
否----间歇性故障,此时系统正常。检查EPS控制装置插头端子是否连接不良或松动。
⑥关闭点火开关。
⑦断开EPS控制装置插头D(20芯)。
⑧打开点火开关至ON(II)。
⑨分别测量车身地线与EPS控制装置插头D(20芯)的8号、10号、18号、19号和20号端子之间的电压,如图8所示。
是否为蓄电池电压?
是----排除EPS控制装置与扭矩传感器之间导
线接电源的短路故障。
否----进行第⑩步。
⑩关闭点火开关。
11分别检查车身地线与EPS控制装置插头D(20芯)的8号、10号、18号、19号和20号端子之间的导通性。
是否导通?
是----排除EPS控制装置与扭矩传感器之间导
线接车身地线的短路故障。
否----进行第12步。
12断开扭矩传感器6芯插头。
13检查扭矩传感器6芯插头5号端子与EPS控制装置插头D(20芯)8号端子之间的导通性,如图9所示。
是否导通?
是----进行第14步。
否----排除EPS控制装置与扭矩传感器之间导线的断路故障。
14检查扭矩传感器6芯插头4号端子与EPS控制装置插头D(20芯)10号端子之间的导通性。
是否导通?
是----进行第15步。
否----排除EPS控制装置与扭矩传感器之间导线的断路故障。
15检查扭矩传感器6芯插头3号端子与EPS控制装置插头D(20芯)18号端子之间的导通性。
是否导通?
是----进行第16步。
否----排除EPS控制装置与扭矩传感器之间导线的断路故障。
16检查扭矩传感器6芯插头1号端子与EPS控制装置插头D(20芯)19号端子之间的导通性。
是否导通?
是----进行第17步。
否----排除EPS控制装置与扭矩传感器之间导线的断路故障。
17检查扭矩传感器6芯插头6号端子与EPS控制装置插头D(20芯)20号端子之间的导通性。
是否导通?
是----进行第18步。
否----排除EPS控制装置与扭矩传感器之间导线的断路故障。
18使用运行良好的EPS控制装置替换。
19连接扭矩传感器6芯插头。
20启动发动机。
21使用HDS检查DTC。
是否显示为DTC 52-01、52-03、52-04或52-05?
是----更换转向机。此故障为扭矩传感器内部电路断路或短路。
否----更换原来的EPS控制装置。
15. DTC 52-02:扭矩传感器电源(初始诊断)
①打开点火开关至ON(II)。
②使用HDS清除DTC。
③关闭点火开关。
④启动发动机。
⑤使用HDS检查DTC。
是否显示为DTC 52-02?
是----进行第⑥步。
否----间歇性故障,此时系统正常。检查EPS控制装置插头端子是否连接不良或松动。
⑥关闭点火开关。
⑦断开EPS控制装置插头D(20芯)。
⑧打开点火开关至ON(II)。
⑨测量车身地线与EPS控制装置插头D(20芯)8号端子之间的电压。
电压是否为5. 5V或以上?
是----排除EPS控制装置与扭矩传感器之间导线的短路故障。
否----进行第⑩步。
⑩使用运行良好的EPS控制装置替换。
⑩启动发动机。
⑩使用HDS检查DTC。
是否显示为DTC 52-02?
是----更换转向机。此故障为扭矩传感器内部电路断路或短路。
否----更换原来的EPS控制装置。
16. DTC 52-06:扭矩传感器(补偿)(常规诊断)
①打开点火开关至ON(II)。
②使用HDS清除DTC。
③关闭点火开关。
④启动发动机。
⑤将方向盘从锁止位到锁止位转动数次。
⑥使用HDS检查DTC。
是否显示为DTC 52-06?
是----进行第⑦步。
否----间歇性故障,此时系统正常。检查EPS控制装置插头端子是否连接不良或松动。
⑦关闭点火开关
⑧断开断开EPS控制装置插头D(20芯)。
⑨打开点火开关至ON(II)。
⑩分别测量车身地线与EPS控制装置插头D(20芯)10号端子和19号端子之间的电压。
是否为蓄电池电压?
是----排除EPS控制装置与扭矩传感器之间导线接电源的短路故障。
否----进行第11步。
11关闭点火开关。
12分别检查车身地线与EPS控制装置插头D(20芯)10号端子和19号端子之间的导通性。
是否导通?
是----排除EPS控制装置与扭矩传感器之间导线接车身地线的短路故障。
否----进行第13步。
13断开扭矩传感器6芯插头。
14检查扭矩传感器6芯插头4号端子与EPS控制装置插头D(20芯)10号端子之间的导通性。
是否导通?
是----进行第15步。
否----排除EPS控制装置与扭矩传感器之间导线的断路故障。
15检查扭矩传感器6芯插头1号端子与EPS控制装置插头D(20芯)19号端子之间的导通性。
是否导通?
是----进行第16步。
否----排除EPS控制装置与扭矩传感器之间导线的断路故障。
16使用运行良好的EPS控制装置替换。
17连接扭矩传感器6芯插头。
18启动发动机。
19使用HDS检查DTC。
是否显示为DTC 52-06?
是----更换转向机。此故障为扭矩传感器内部电路断路或短路。
否----更换原来的EPS控制装置。
17. DTC 52-08:扭矩传感器电源(常规诊断)
①打开点火开关至ON(II)。
②使用HDS清除DTC。
③关闭点火开关。
④启动发动机。
⑤使用HDS检查DTC。
是否显示为DTC 52-08?
是----进行第⑥步。
否----间歇性故障,此时系统正常。检查EPS控制装置插头端子是否连接不良或松动。
⑥关闭点火开关。
⑦断开EPS控制装置插头D(20芯)。
⑧打开点火开关至ON(II)。
⑨测量车身地线与EPS控制装置插头D(20芯)8号端子之间的电压。
是否为蓄电池电压?
是----排除EPS控制装置与扭矩传感器之间导线接电源的短路故障。
否----进行第⑩步。
⑩关闭点火开关。
11检查车身地线与EPS控制装置插头D(20芯)8号端子之间的导通性。
是否导通?
是----排除EPS控制装置与扭矩传感器之间导线接车身地线的短路故障。
否----进行第12步。
12使用运行良好的EPS控制装置替换。
13启动发动机。
14使用HDS检查DTC。
是否显示为DTC 52-08?
是----更换转向机。此故障为扭矩传感器内部电路断路或短路。
否----更换原来的EPS控制装置。
18. DTC 61-05:电机线束短路(初始诊断)
①打开点火开关至ON(II)。
②使用HDS清除DTC。
③关闭点火开关。
④启动发动机。
⑤使用HDS检查DTC。
是否显示为DTC 61-05?
是----进行第⑥步。
否----间歇性故障,此时系统正常。检查EPS控制装置插头端子是否连接不良或松动。
⑥关闭点火开关。
⑦断开EPS控制装置插头B(2芯)和插头C(2芯)。
⑧打开点火开关至ON(II)。
⑨分别测量车身地线与EPS控制装置插头B(2芯)1号端子、插头C(2芯)1号端子和插头C(2芯)2号端子之间的电压。
是否为蓄电池电压?
是----排除EPS控制装置与电机之间导线接电源的短路故障。
否----进行第⑩步。
⑩关闭点火开关。
11分别检查车身地线与EPS控制装置插头B(2芯)1号端子、插头C(2芯)1号端子和插头C(2芯)2号端子之间的导通性。
是否导通?
是----进行第12步。
否----更换EPS控制装置。
12断开电机的1芯和2芯插头。
13分别检查车身地线与EPS控制装置插头B(2芯)1号端子、插头C(2芯)1号端子和插头C(2芯)2号端子之间的导通性。
是否导通?
是----排除EPS控制装置与电机之间导线接车身地线的短路故障。
否----更换电机:左侧驾驶型,右侧驾驶型。此故障为电机导线线束短路,或电机内部电路短路。
19. DTC 61-06:电机线束断路(常规诊断)
①打开点火开关至ON(U)。
②使用HDS清除DTC。
③关闭点火开关。
④启动发动机。
⑤将方向盘从锁止位到锁止位转动数次。
⑥使用HDS检查DTC。
是否显示为DTC 61-06?
是----进行第⑦步。
否----间歇性故障,此时系统正常。检查EPS控制装置插头端子是否连接不良或松动。
⑦关闭点火开关。
⑧断开EPS控制装置插头B(2芯)和插头C(2芯)。

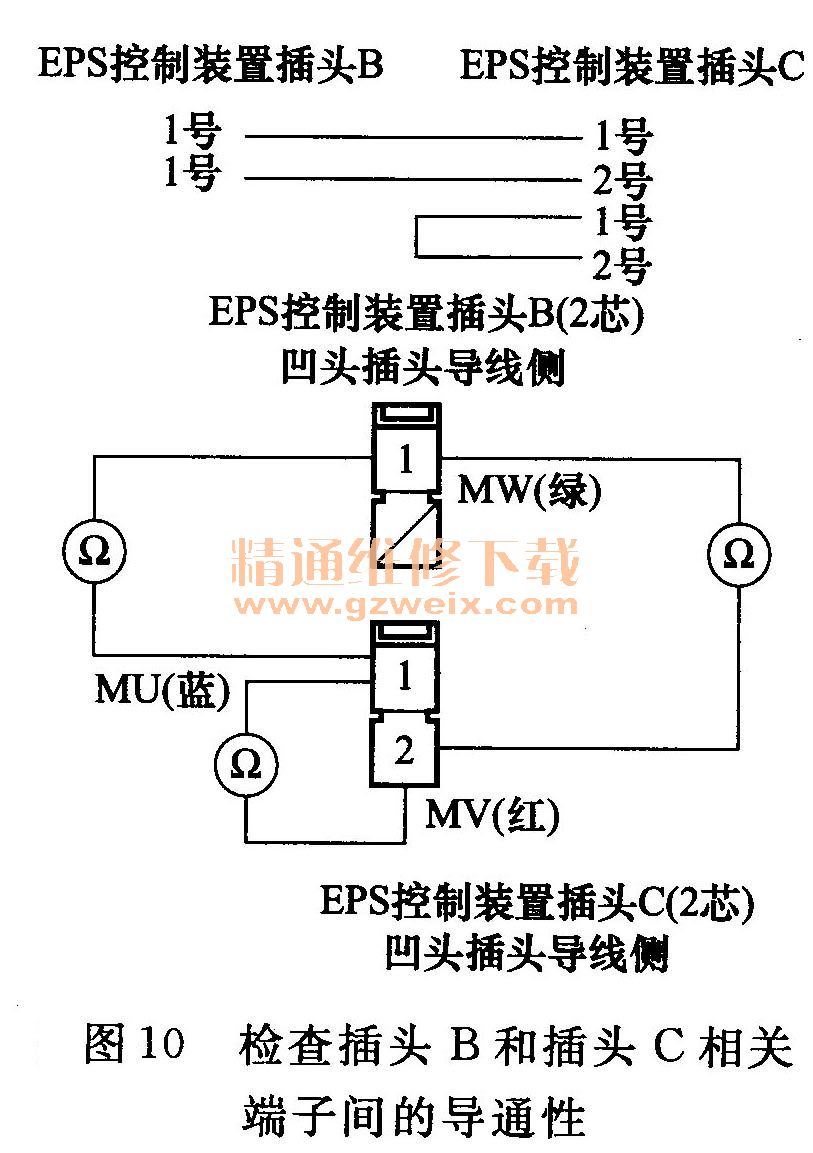

⑨检查EPS控制装置插头B(2芯)和插头C(2芯)
的下列端子之间的导通性,如图10所示。
是否导通?
是----检查EPS控制装置插头端子是否松动,如必要进行修理。如果未发现连接不良,则更换EPS控制装置。
否----进行第⑩步。
⑩断开电机1芯插头或2芯插头。

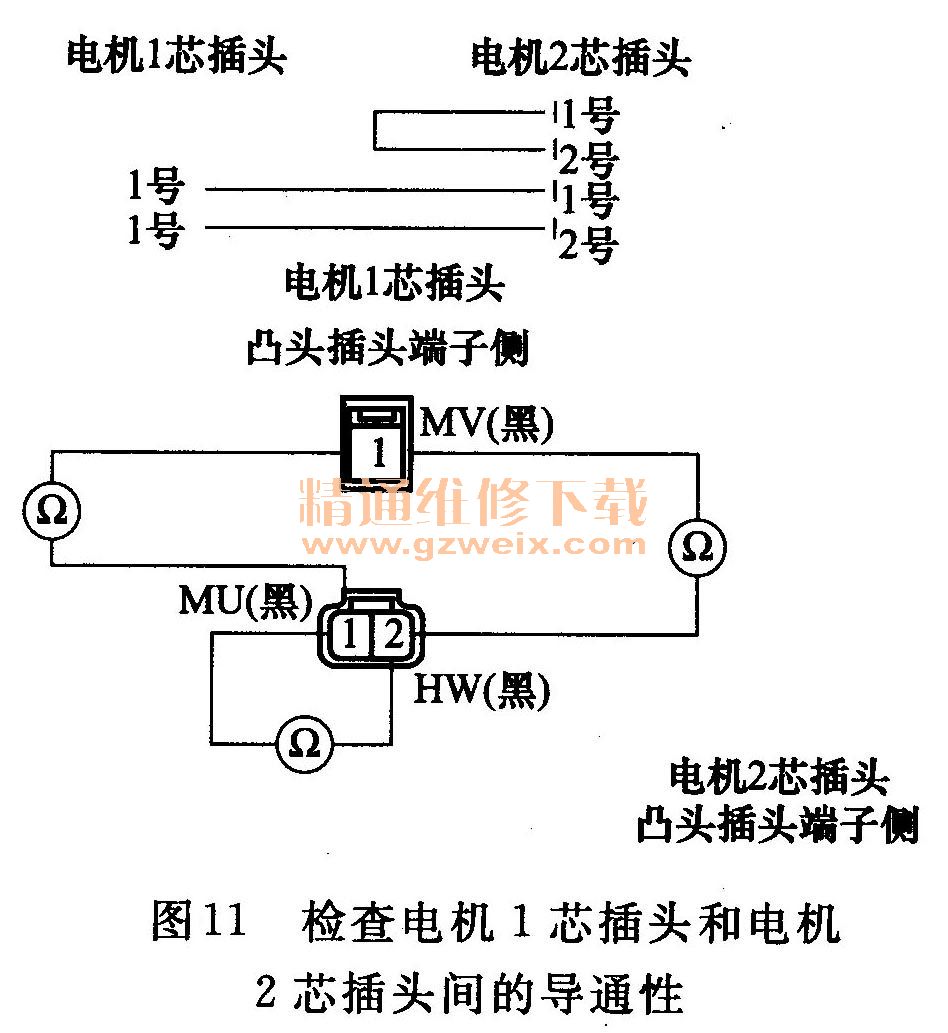

11在电机侧,检查电机1芯插头和电机2芯插头的下列端子之间的导通性,如图11所示。
是否导通?
是----排除EPS控制装置与电机之间导线的断路故障。
否----更换电机:左侧驾驶型,右侧驾驶型。此故障为电机导线线束断路,或电机内部电路断路。
20. DTC 71-14:电机角度传感器(初始诊断/常规诊断)
①打开点火开关至ON(II)。
②使用HDS清除DTC。
③关闭点火开关。
④启动发动机。
⑤将方向盘从锁止位到锁止位转动数次。
⑥使用HDS检查DTC。
是否显示为DTC 71-14?
是----进行第⑦步。
否----间歇性故障,此时系统正常。检查EPS控制装置插头端子是否连接不良或松动。
⑦关闭点火开关。
⑧断开EPS控制装置插头D(20芯)。
⑨测量EPS控制装置插头D(20芯)的7号端子与17号端子之间的电阻。
电阻是否在7~24Ω之间?
是----进行第12步。
否----进行第⑩步。
⑩断开电机角度传感器8芯插头。
11在传感器侧,测量电机角度传感器8芯插头的1号端子与5号端子之间的电阻,如图12所示。
电阻是否在7-240之间?
是一排除EPS控制装置与电机角度传感器之间导线接车身地线的断路或短路故障。
否----更换电机。
此故障为电机导线线束短路,或电机内部电路短路。
12测量EPS控制装置插头D(20芯)的14号端子与15号端子之间的电阻。
电阻是否在22~73Ω之间?
是----进行第15步。
否----进行第13步。
13断开电机角度传感器8芯插头。
14在传感器侧,测量电机角度传感器8芯插头的2号端子与3号端子之间的电阻。
电阻是否在22~73Ω之间?
是----排除EPS控制装置与电机角度传感器之间导线接车身地线的断路或短路故障。
否----更换电机。
此故障为电机导线线束短路,或电机内部电路短路。
15测量EPS控制装置插头D(20芯)的4号端子与5号端子之间的电阻。
电阻是否在23~78Ω之间?
是----进行第18步。
否----进行第16步。
16断开电机角度传感器8芯插头。
17在传感器侧,测量电机角度传感器8芯插头的6号端子与7号端子之间的电阻。
电阻是否在23~78Ω之间?
是----排除EPS控制装置与电机角度传感器之间导线接车身地线的断路或短路故障。
否----更换电机:左侧驾驶型,右侧驾驶型。此故障为电机导线线束短路,或电机内部电路短路。
18分别检查车身地线与EPS控制装置插头D(20芯)的4号、5号、7号、14号、15号和17号端子之间的导通性。
是否导通?
是----进行第19步。
否----检查EPS控制装置插头端子是否松动,如必要进行修理。如果未发现连接不良,则更换EPS控制装置。
19断开电机角度传感器8芯插头。
20分别检查车身地线与电机角度传感器8芯插头的1号、2号、3号、5号、6号和7号端子之间的导通性。
是否导通?
是----更换电机。此故障为电机导线线束短路,或电机内部电路短路。
否----排除EPS控制装置与电机角度传感器之间导线接车身地线的短路故障。
