四、症状故障检修
    1. EPS指示灯不亮起
    ①打开点火开关至ON（II），观察仪表控制模块中的指示灯。
    制动系统指示灯是否亮起？
    是----排除仪表控制模块故障。
    否----进行第②步。
    ②关闭点火开关。
    ③检查仪表板下保险／继电器盒内10号保险丝（7. 5A）。
    保险丝是否良好？
    是----重新安装保险丝并进行第④步。
    否----更换保险丝，并重新检查。如果保险丝熔断，则检查此保险丝电路接车身地线是否短路。
    ④断开仪表控制模块36芯插头。
    ⑤打开点火开关至ON（II）。
    ⑥测量车身地线与仪表控制模块36芯插头36号端子之间的电压，如图13所示。

    是否为蓄电池电压？
    是----排除仪表控制模块故障。
    否----排除仪表控制模块与仪表板下保险／继电器盒内10号保险丝（7. 5A）之间导线的断路故障。
    2. EPS指示灯不熄灭，且无DTC被存储
    ①打开点火开关至ON（II）。
    ②使用HDS检查DTC。
    是否有DTC显示？
    是----排除DTC故障。
    否----进行第③步。
    ③关闭点火开关。
    ④检查发动机盖下保险／继电器盒内1号保险丝（MA）。
    保险丝是否良好？
    是----重新安装保险丝并进行第⑤步。
    否----更换保险丝，并重新检查。如果保险丝熔断，则检查此保险丝电路接车身地线是否短路。
    ⑤断开EPS控制装置插头A（2芯）。
    ⑥测量车身地线与EPS控制装置插头A（2芯）1号端子之间的电压。
    是否为蓄电池电压？
    是----进行第⑦步。
    否----排除 EPS控制装置与发动机盖下保险／继电器盒内1号保险丝（70A）之间导线的断路故障。
    ⑦检查车身地线与EPS控制装置插头A（2芯）2号端子之间的导通性。
    是否导通？
    是----进行第⑧步。
    否----排除EPS控制装置与车身地线（G402）之间导线的断路故障。
    ⑧打开点火开关至ON（II）。
    ⑨使用HDS检查仪表控制模块中的DTC。
    是否有DTC显示？
    是----排除DTC故障。
    否----进行第⑩步。
    ⑩关闭点火开关。
    11断开仪表控制模块36芯插头。
    12断开EPS控制装置插头D（20芯）。

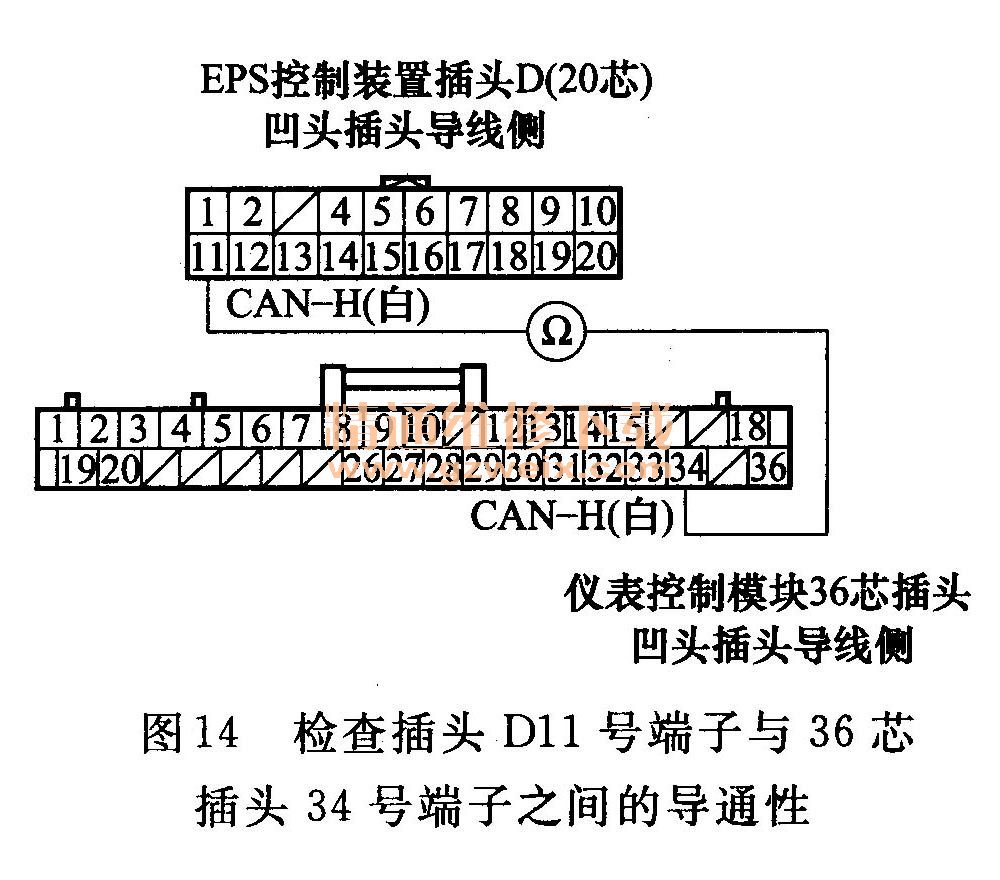

    13检查EPS控制装置插头D（20芯）11号端子与仪表控制模块36芯插头34号端子之间的导通性，如图14所示。

    是否导通？
    是----进行第14步。
    否----排除EPS控制装置与仪表控制模块之间导线的断路故障。
    14检查EPS控制装置插头D（20芯）1号端子与仪表控制模块36芯插头33号端子之间的导通性。
是否导通？
是----检查EPS控制装置插头端子是否松动，如必要进行修理。如果未发现连接不良，则更换EPS控制装置。
否----排除EPS控制装置与仪表控制模块之间导线的断路故障。
