2010款东风本田思铂睿
一、电动助力转向系统(EPS)电控电路
电动助力转向系统(EPS)电控电路如图15所示。
二、电动助力转向系统(EPS)端子功能和检修数据
电动助力转向系统(EPS)连接器D(28芯)如图16所示,其端子功能和检测数据如表2所示。
三、电动助力转向系统(EPS)故障码

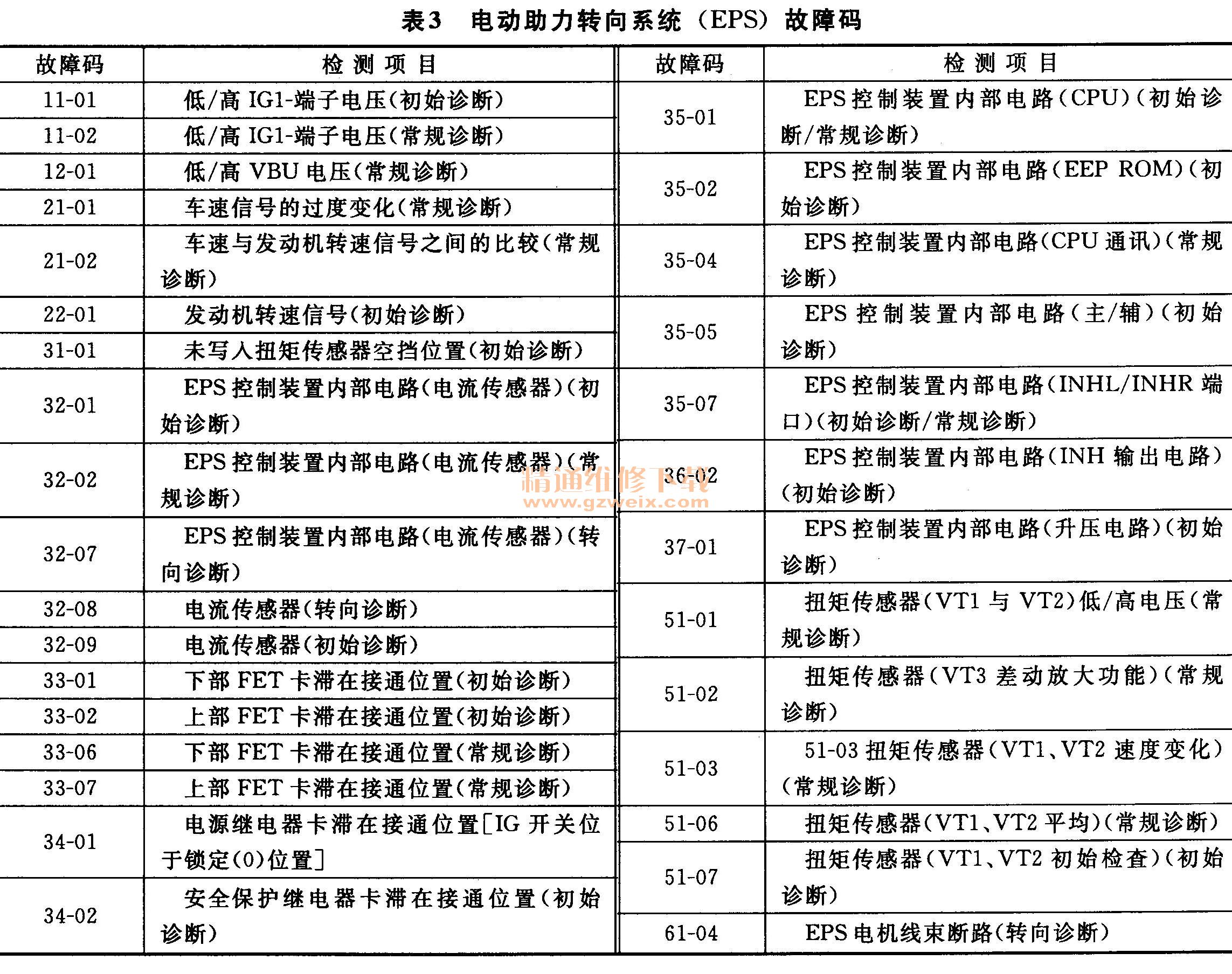

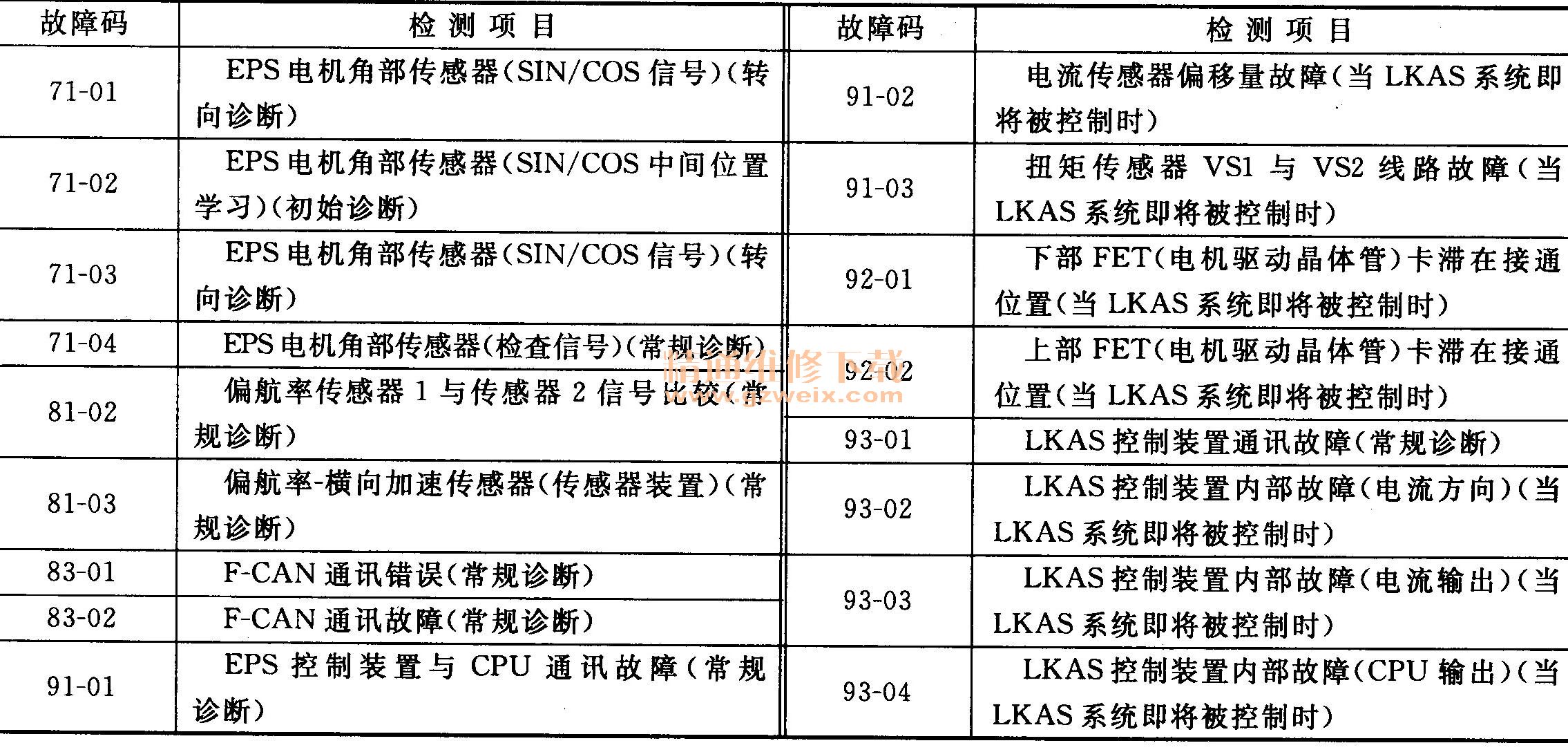

电动助力转向系统(EPS)故障码如表3所示。
说明:
·初始诊断:发动机启动之后进行,直至EPS指示灯熄灭。
·常规诊断:初始诊断之后进行,直至点火开关旋至锁定(0)。
·转向诊断:动方向盘时,在常规诊断期间进行。
1. DTC 11-01:低/高IG1-端子电压(初始诊断)
①打开点火开关至ON(II)。
②使用HDS清除DTC。
③将点火开关旋至锁定(0)。
④启动发动机。
⑤至少等待60s。
⑥使用HDS检查DTC。
是否显示DTC 11-01?
是----进行第⑦步。
否----间歇性故障,此时系统正常。检查EPS控制装置是否连接不良或端子松动。
⑦将点火开关旋至锁定(0)。
⑧断开EPS控制装置插头D(28芯)。
⑨打开点火开关至ON(II)。
⑩至少等待60s。
⑧测量EPS控制装置插头D(28芯)16号端子与车身地线之间的电压,如图17所示。
是否为蓄电池电压?
是----检查EPS控制装置插头是否松动,必要时进行维修。如果未发现连接不良,则更换EPS控制装置。
否----如果没有电压,则排除驾驶席侧仪表板下保险/继电器盒内6号保险丝(7. 5A)与EPS控制装置之间的导线断路故障。如果有电压,则检查蓄电池状况,并处理交流发电机调节器电路故障:R20A3型发动机,K24Z3型发动机。
2. DTC 11-02:低/高IG1-端子电压(常规诊断)
①打开点火开关至ON(II)。
②使用HDS清除DTC。
③将点火开关旋至锁定(0)。
④启动发动机。
⑤至少等待30s。
⑥使用HDS检查DTC。
是否显示DTC 11-02?
是----进行第⑦步。
否----间歇性故障,此时系统正常。检查EPS控制装置是否连接不良或端子松动。
⑦将点火开关旋至锁定(0)。
⑧断开EPS控制装置插头D(28芯)。
⑨打开点火开关至ON(II)。
⑩至少等待30s。
11测量EPS控制装置插头D(28芯)16号端子与车身地线之间的电压。
是否为蓄电池电压?
是----检查EPS控制装置插头是否松动,必要时进行维修。如果未发现连接不良,则更换EPS控制装置。
否----如果没有电压,则排除驾驶席侧仪表板下保险/继电器盒内6号保险丝(7. 5A与EPS控制装置之间的导线断路故障。如果有电压,则检查蓄电池状况,并处理交流发电机调节器电路故障:R20A3型发动机,K24Z3型发动机。
3. DTC 12-01:低/高VBU电压(常规诊断)
①打开点火开关至ON(II)。
②使用HDS检查数据表(DATALIST)中的蓄电池(BATTERY)。
是否为蓄电池电压?
是----间歇性故障,此时系统正常。检查EPS控制装置是否连接不良或端子松动。
否----进行第③步。
③将点火开关旋至锁定(0)。
④检查发动机盖下保险/继电器盒内的2-1号保险丝((70A)(EPS) 。
保险丝是否熔断?
是----进行第⑤步。
否----重新安装检查过的保险丝,然后进行第13步。
⑤断开EPS控制装置插头A(2芯)。
⑥检查EPS控制装置插头A(2芯)2号端子与车身地线之间的导通性,如图18所示。
是否导通?
是----排除EPS控制装置与发动机盖下保险/继电器盒内的2-1号保险丝(70A)(EPS)之间的车身接地导线短路故障。
否----在发动机盖下保险/继电器盒内安装新的2-1号保险丝(70A)(EPS),然后进行第⑦步。
⑦重新连接EPS控制装置插头A(2芯)。
⑧打开点火开关至ON(II)。
⑨使用HDS清除DTC。
⑩将点火开关旋至锁定(0)。
11启动发动机。
12使用HDS检查DTC。
是否显示DTC 12-01?
是----更换EPS控制装置。
否----故障处理完成。如果显示任何其他DTC,则处理显示的DTC故障。
13断开EPS控制装置插头A(2芯)。

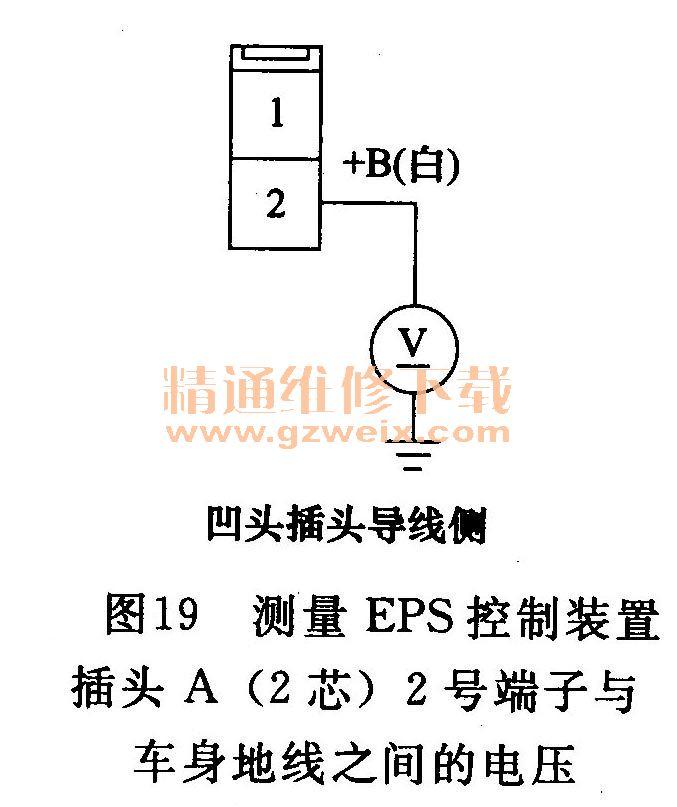

14测量EPS控制装置插头A(2芯)2号端子与车身地线之间的电压,如图19所示。
是否为蓄电池电压?
是----检查EPS控制装置插头是否松动,必要时进行维
修。如果未发现连接不良,则更换EPS控制装置。
否----排除EPS控制装置与发动机盖下保险/继电器盒内2-1号保险丝(70A)(EPS)之间的导线断路故障。
4. DTC 21-01车速信号的过度变化(常规诊断)
DTC 21-02:车速与发动机转速信号之间的比较(常规诊断)
①将点火开关旋至锁定(0)。
②举升车辆,并将其支撑在安全支架上的适当位置,并允许四个车轮自由旋转。
③将HDS连接至数据传输插头(DLC) 。
④使用VSA关闭开关关闭VSA。
⑤启动发动机,然后在4挡(M/T)或D挡位(A/T)运行车辆。
⑥使用HDS在数据表(DATALIST)中检查车辆速度(VEHICLE SPEED)。
是否显示车辆速度?
是----间歇性故障,此时系统正常。
否----进行第⑦步。
⑦使用HDS检查PGM-FI系统(M/T)或A/T系统(A/T)中的DTC。
是否显示DTC P0720(M/T)、P0721(A/T)、P0722(A/T)或P0723(A/T)?
是----排除显示的DTC故障。
否----进行第⑧步。
⑧启动发动机并检查转速表。
转速表是否工作正常?
是----进行第⑩步。
否----进行第⑨步。
⑨使用HDS检查仪表控制模块的DTC。
是否显示DTC?
是----排除显示的DTC故障。
否----如果ECM/PCM没有最新版本,则升级ECM/PCM: R20A3型发动机,K24Z3型发动机,或使用运行良好的ECM/PCM进行替换:R20A3型发动机,K24Z3型发动机,然后进行第④步,并重新检查。如果ECM/PCM已升级且未显示DTC,则故障处理完成。如果ECM/PCM已替换且未显示DTC,则更换原来的ECM/PCM: R20A3型发动机,K24Z3型发动机。
⑩将点火开关旋至锁定(0)。
11使用HDS短接scs线。
12断开EPS控制装置插头D(28芯)与ECM/PCM插头A(44芯)或ECM/PCM插头A(49芯)。
13检查EPS控制装置插头D(28芯)1号端子与ECM/PCM插头A(44芯)36号端子“或ECM/PCM插头A(49芯)3号端子’“之间的导通性,如图20、图21所示。
是否导通?
是----进行第14步。
否----排除EPS控制装置与ECM/PCM之间的导线断路故障。
14检查EPS控制装置插头D(28芯)15号端子与ECM/PCM插头A(44芯)37号端子*1或ECM/PCM插头A(49芯)4号端子*2之间的导通性,如图22、图23所示。
是否导通?
是----更换EPS控制装置。
否----排除EPS控制装置与ECM/PCM之间的导线断路故障。
5. DTC 31-01:未写入扭矩传感器空挡位置(初始诊断)
①打开点火开关至ON(II)。
②使用HDS清除DTC。
③将点火开关旋至锁定(0)。
④存储扭矩传感器空挡位置。
⑤打开点火开关至ON(II)。
⑥使用HDS检查DTC。
是否显示DTC 31-01
是----更换EPS控制装置。
否----故障处理完成。如果显示任何其他DTC,则处理显示的DTC故障。
6. DTC 32-01: EPS控制装置内部电路(电流传感器)(初始诊断)
DTC 32-02: EPS控制装置内部电路(电流传感器)(常规诊断)
DTC 35-01: EPS控制装置内部电路(CPU)初始诊断/常规诊断)
DTC 35-02: EPS控制装置内部电路(EEPROM)(初始诊断)
DTC 35-04: EPS控制装置内部电路(CPU通讯)(常规诊断)
DTC 35-07: EPS控制装置内部电路(INHL/INHR端口)(初始诊断/常规诊断)
DTC 36-02: EPS控制装置内部电路(INH输出电路)(初始诊断)
DTC 37-01: EPS控制装置内部电路(升压电路)(初始诊断)
①打开点火开关至ON(II)。
②使用HDS清除DTC,
③将点火开关旋至锁定(0)。
④启动发动机。
⑤使用HDS检查DTC。
是否显示DTC 32-01、32-02、35-01、35-02、35-04、35-07、36-02或37-01?
是----更换EPS控制装置。
否----间歇性故障,此时系统正常。检查EPS电机与EPS控制装置是否连接不良或松动。
7. DTC 32-07: EPS控制装置内部电路(电流传感器)(转向诊断)
①打开点火开关至ON(II)。
②使用HDS清除DTC。
③将点火开关旋至锁定(0)。
④启动发动机。
⑤左右转动方向盘,并等待10s或以上。
⑥使用HDS检查DTC。
是否显示DTC 32-07?
是----更换EPS控制装置。
否----间歇性故障,此时系统正常。
