四、帕萨特B5系列轿车数字式仪表系统故障的自诊断方法
在对帕萨特B5系列轿车数字式仪表系统进行故障自诊断之前，要确保电源电压正常，也就是要求供电电压不应小于9.5 V，数字式仪表系统的熔断丝完好，搭铁可靠。
    （一）数字式仪表诊断系统功能模式的进入方法
    对帕萨特B5系列轿车数字式仪表系统进行故障自诊断时，通常使用大众汽车专用的故障阅读器VA.G1551或车辆系统测试仪VA.G1552或汽车诊断测试和信息系统VA.S5051来进行的。以故障阅读器VA.G1551为例，读取帕萨特B5系列轿车数字式仪表诊断系统功能模式的方法如下。
    1．连接故障阅读器V.A. G 1551
    在点火开关断开的情况下，拆下驻车制动拉杆右侧的诊断插座的盖板，然后把故障阅读器VA.G1551的连接线插头连接到诊断插座上。
    2．进入功能选择方式
    接通点火开关，使VA.G1551与数字式仪表诊断系统建立起通信以后，故障阅读器VA.G1551的屏幕上将会有如下交替内容（指1-Raid data transfer与2-Flash code output）的显示：
V.A.G-SELF DIAGNOSIS                        HELP
1-Raid data transfer
2-Flash code output

V.A.G-自诊断帮助
1-快速数据传输
2-闪光代码输出

    3．进入快速数据传输系统
按压诊断仪上的数字“1”按键，执行快速数据传输模式，屏幕上就会有如下内容的显示：
Raid data transfer              HELP
Enter address word X X

快速数据传输帮助
输入地址码XX

    4．进入组合仪表模式
①按压诊断仪上的数字“1”与“7”按键，也就是输入地址码17，以选择“组合仪表”屏幕上就会有如下内容的显示：
快速数据传输        Q
17-组合仪表
②按压诊断仪上的Q按键以确认输入正确，约5s后，屏幕上就会有如下内容的显示：
3B091988 B5-KOMBIINSTR M73 VA2  →
编码00042       WSC  00000

上述屏幕显示内容中的含义为：
3BO91988为控制单元的零件号；B5-KOMBIINSTR为系统标记；M73为生产商代码。
·M73为MagnetiMarelli公司；
·VDO为西门子威迪欧汽车技术（芜湖）有限公司。

    VA2为控制单元软件的版本号；00042为组合仪表编码号；WSC 00000为商品特许经销商代号。

③按压诊断仪上的“→”按键，屏幕上就会有如下内容的显示：
IMMO-IDENTNR:VWZ5OT4311017  →

上述屏幕显示内容说明如下。
·M73组合仪表的标识为IMMO-IDENTNR: VWZ5;
·VDO组合仪表的标识为IMMO-IDENTNR: VWZ7a
④按压诊断仪上的“→”按键，屏幕上就会有如下内容的显示：
快速数据传输
选择功能xx    帮助
    5.功能模式选择

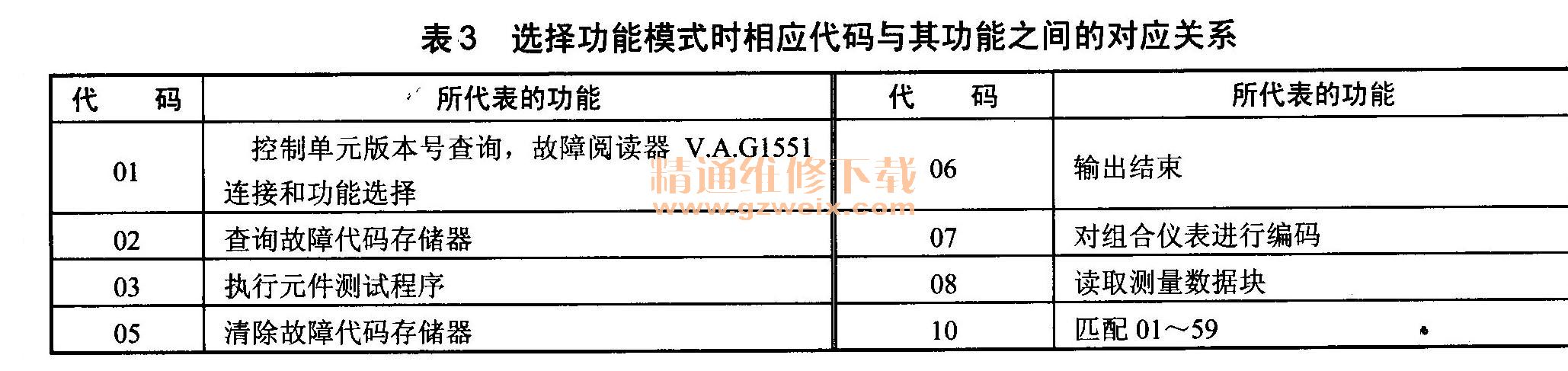

    在上述显示的情况下，进一步就可以按表3所列的代码输入所需要的代码，进入相应的程序了。

    （二）数字式仪表系统故障代码的读取方法
    ①当VA.G1551进入上述的选择功能显示状态以后，接着按压诊断仪上的数字按键“0”与“2”，也就是输入读取故障码的“02”代码，选择“查询故障存储器”，屏幕上会有如下内容的显示：
Raid data transfer       Q
02-Interrogate fault memory

快速数据传输         Q
02-查询故障代码存储器

    ②按压VA.G1551故障阅读器上的Q按键确认，诊断仪屏幕上可能会出现两种不同的显示情况：
    ·如果ABS控制系统中存储有故障代码，则屏幕上就会有如下内容的存储故障数目的显示：
X Faults recognized！
X 个故障已识别！
    然后按压诊断仪上的“→”按键，以提交故障代码表。
    ·如果ABS控制系统中没有存储故障代码，则屏幕上就会有如下内容的存储故障数目的显示：
No Fault recognized!
没有识别到故障！

    ③按照诊断仪打印的故障信息排除故障，然后按压诊断仪上的“→”按键，返回原始位置，屏幕上就会有如下内容的显示：，
Raid data transfer    HELP
Select function X X

快速数据传输      帮助
选择功能XX

    ④按压诊断仪上的数字按键“0”与“6”，也就是输入“06”输出结束代码，以结束输出方式。

    （三）数字式仪表系统故障代码的清除方法
    当查询和排除了故障存储器中存储的故障以后，就应及时地将该故障码清除掉，具体方法如下。
    ①在VA.G1551故障阅读器进入上述的功能选择显示（即屏幕显示“选择功能”）状态时，按压诊断仪上的数字按键“0”与“5”，也就是输入“05”清除“故障存储”功能，屏幕上就会有如下内容的显示：
Rapid data transfer  Q
05 Erase fault memory

快速数据传输    Q
05清除故障代码存储器

②按压诊断仪上的Q按键以确认，屏幕上就会有如下内容的显示：
Rapid data transfer  →
Fault memory is erased!
快速数据传输     →
故障代码存储器已被清除！

    ③按压诊断仪上的“→”按键，屏幕上的显示就会回到“选择功能”的显示状态，与上述方法相同，再按压数字按键“0”与“6”，也就是输入“06”输出结束代码，以结束输出方式，屏幕上就会有如下内容的显示：
快速数据传输  Q
06-结束输出

④按压诊断仪上的Q按键进行确认，屏幕上就会有如下内容的显示：
Raid data transfer                             HELP
Enter address word X X

快速数据传输帮助
输入地址码XX

    至此，诊断仪就已经退出车载诊断系统了。断开点火开关以后，拆下故障阅读仪VA.G1551并按照好数据传输接头（DLC）的护盖即可。

    （四）数字式仪表系统存储的故障代码及故障维修方法

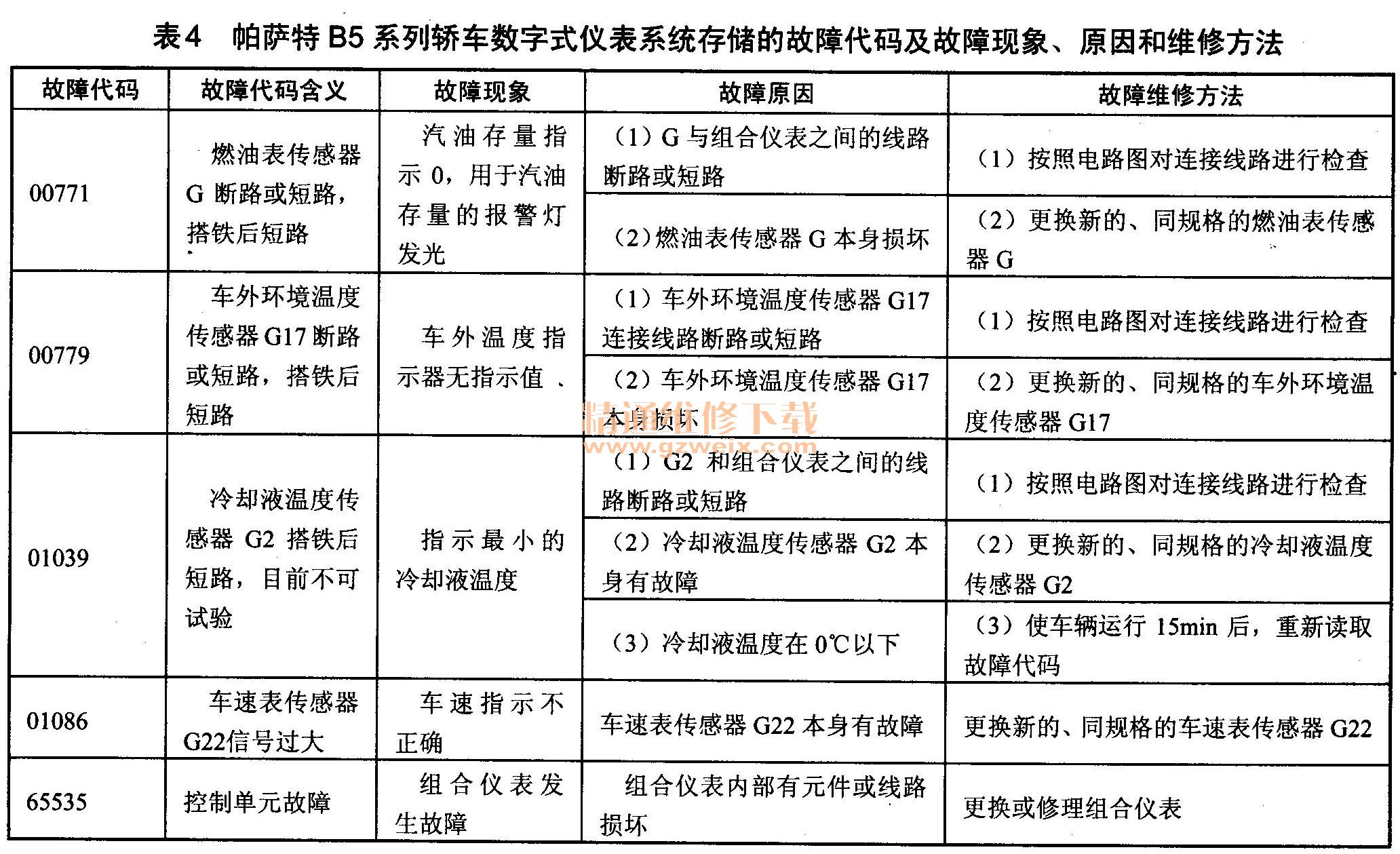

    帕萨特B5系列轿车数字式仪表系统存储的故障代码及故障现象、原因和维修方法如表4所列，供维修时参考。

    （五）数字式仪表系统部件的诊断方法
    在帕萨特B5系列轿车中，数字式仪表系统存储器中存储了有关系统的工作状态信息或所连接的传感器信息。这些测量值的信息，可以帮助维修人员判断故障的大概部位或原因。该功能可以检查仪表及其他显示装置。如果某一部件有故障，必须更换组合仪表。如果没有发现问题，但组合仪表工作不正常，则必须检查用于组合仪表的电源线与插接件的连接情况。

    在读取帕萨特B5系列轿车数字式仪表系统测量数据块时，必须在发动机停转、车辆静止的情况下进行，具体方法如下。
    ①把故障阅读仪VA.G1551的连接线插头连接到诊断插座上，接通点火开关以后，按照上述方法，使诊断仪屏幕上有如下内容的显示：

Rapid data transfer   HELP
Select function X X

快速数据传输      帮助
选择功能XX

    ②按压诊断仪上的数字按键“0”与“3”，也就是输入“03”代码，选择“部件诊断”功能，以使诊断仪屏幕上出现如下内容的显示：
快速数据传输      Q
 03-部件诊断

③按压诊断仪上的Q按键以确认：屏幕上就会有如下内容的显示：
快速数据传输       →
模拟显示

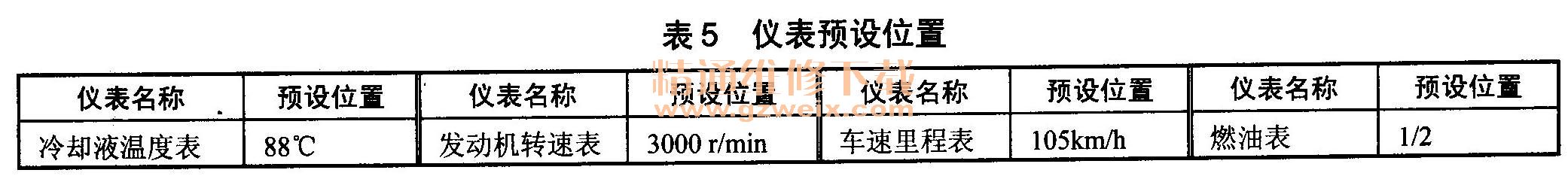

在按下Q按键以后，仪表就会扫过全部量程然后移到预设位置，如表5所示。

    （六）数字式仪表系统测量数据块的读取方法
    在对帕萨特B5系列轿车中，数字式仪表控制系统存储器中存储了有关系统的工作状态信息或所连接的传感器信息。这些测量值的信息，可以帮助维修人员判断故障的大概部位或原因。
    使用该功能时，显示器上始终显示着传感器的实际值，但组合仪表显示滤波后的数值，故这些数据可能有一些偏差。例如实际的冷却液温度在75-107℃之间时，组合仪表则会显示90℃。
    1．读取测量数据块的方法
    读取帕萨特B5系列轿车数字式仪表系统测量数据块的方法如下。
    ①把故障阅读仪VA.G1551的连接线插头连接到诊断插座上，接通点火开关以后，按
照上述方法，使诊断仪屏幕上有如下内容的显示：
Rapid data transfer     HELP
Select functionX X

快速数据传输        帮助
选择功能XX

②按压诊断仪上的数字按键“0”与“8”，也就是输入“08”代码，选择“阅读数据
Rapid data transfer                     Q
08 Read measured vaiue block

快速数据传输    Q
08-阅读测量数据块

③按压诊断仪上的Q按键以确认，屏幕上就会有如下内容的显示：
Read measured vaiue block
Enter display group numderX X X

阅读车辆数据块
输入显示组编号XXX

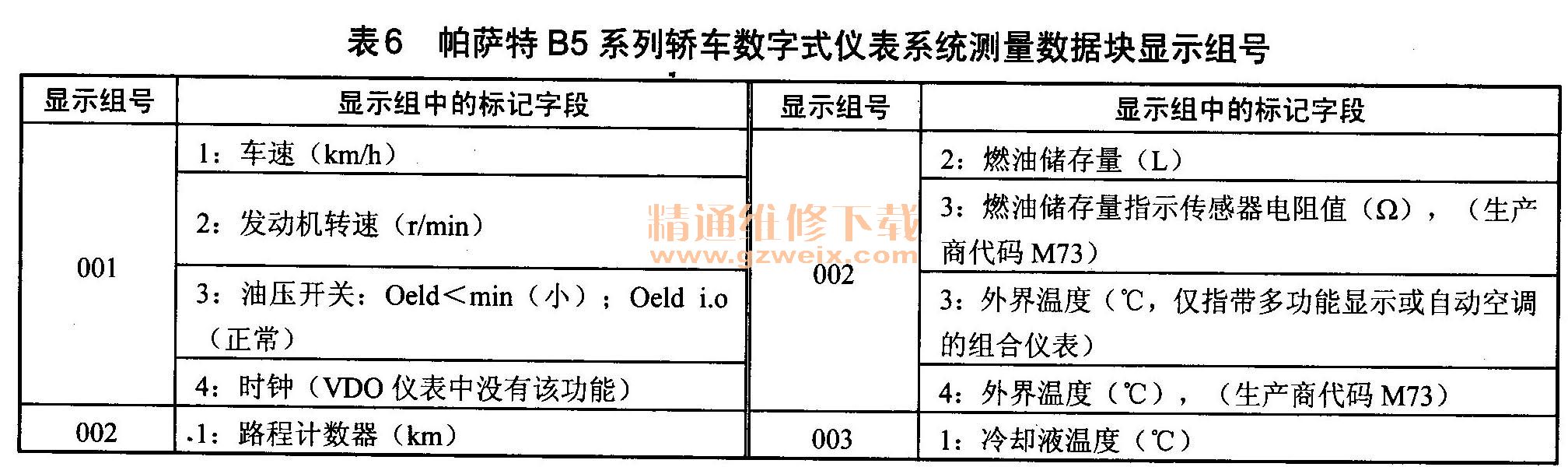

    ④按照表6所列输入需要显示的组号，然后按下诊断仪上的Q按键以确认，屏幕上就会有需要显示的数据块内容显示。

    2．需要说明的问题
    ①对于VDO数字式组合仪表，当燃油储存量指示传感器出现短路或断路故障时，测量数据块2的字段2处将会出现“OL”内容的显示。
    ②对于M73数字式组合仪表，当燃油储存量指示传感器出现断路故障时，测量数据块2的字段2处将会出现“67L”内容的显示，字段3处将会出现“>350Ω”内容的显示；而当燃油储存量指示传感器出现短路故障时，测量数据块2的字段2处将会出现，“2L”内容的显示，字段3处将会出现“8Ω”内容的显示。

    （七）数字式仪表的编码方法
    当大众帕萨特B5系列轿车更换数字式仪表总成安装好后，必须要对其进行编码，否则将无法使用。
    1．大众帕萨特B5系列轿车编码表

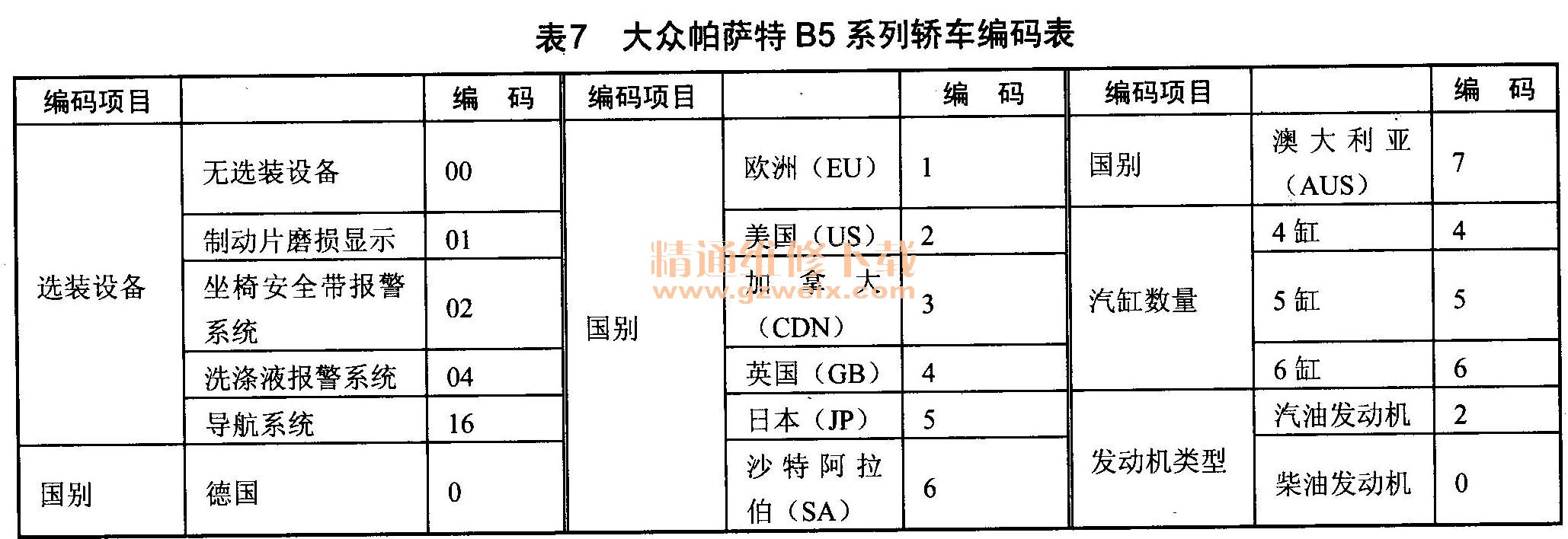

    在对大众帕萨特B5系列轿车数字式仪表总成进行编码时，应采用VA.G1551故障阅读器来进行。编码内容主要为选装设备、国别、汽缸数量、发动机类型等。表7中列出了大众帕萨特B5系列轿车编码表，供使用时参考。

    2．大众帕萨特B5系列轿车编码表使用说明
    在大众帕萨特B5系列轿车中，如果车辆安装了一个以上选装设备时，选装设备编码应为各选装设备的代码相加求和。例如：车辆安装了制动片磨损显示与洗涤液报警系统，则选装设备的编码应为：01 + 04=05。

    3．大众帕萨特B5系列轿车组合仪表编码方法
  ①把故障阅读仪VA.G1551的连接线插头连接到诊断插座上，接通点火开关以后，按上述方法，使诊断仪屏幕上出现如下内容的显示：
Rapid data transfer   HELP
Select function X X

快速数据传输    帮助
选择功能XX

  ②按压诊断仪上的数字按键“0”与“7”，也就是输入“07”代码，选择“对组合仪表编码”功能，以使诊断仪屏幕上出现如下内容的显示：
Raid data transfer        Q
07 Code control unit

快速数据传输    Q
07对组合仪表编码

③按压诊断仪上的Q按键以确认，屏幕上就会有如下内容的显示：
Coding control unit             Q
Enter code numder X X X X X
对组合仪表编码      Q
输入代码编号X X X X X （0-32000）

    根据编码表输入代码编号，以输入“01042”代码编号为例，则屏幕上就会有如下内容的显示：
Coding control unit         Q
Enter code numder X X X X X
对组合仪表编码          Q
输入代码编号01042 （0-32000）
④按压诊断仪上的Q按键以确认，屏幕上就会有如下内容的显示：
3BO91988 B5-KOMBIINSTR M73 VA2  →
编码01042          WSC 00000
⑤按压诊断仪上的“→”按键，屏幕上就会有如下内容的显示：
IMMO-IDENTNR：VWZ5OT431107    →
⑥按压诊断仪上的“→”按键，屏幕上就会有如下内容的显示：
Raid data transfer         HELP
Select function X X

快速数据传输            帮助
选择功能XX

⑦按压诊断仪上的数字按键“0”与“6”，也就是输入“06”输出结束代码，以结束输出方式。按Q按键进行确认
