宝马车系四轮定位的调整
来源:汽车维修技师  作者:佚名  2014-06-25 08:25:18


    (四)调整前桥的前束
    车轮外倾角和前束相互影响。为了简化调整过程,应首先调整前束。带主动转向控制的车型:
    ◇校正方向盘
    ◇通过服务功能“进行主动转向控制试运转/校准”将总转向角设定为“零”
    ◇如有必要,用方向盘固定器固定
    无主动转向控制的车型:
    拆卸前部机组防护板(如图24所示)。

    根据盖罩和转向器上的标记把转向系置于直线行驶位置,校正方向盘并用方向盘固定器固定。

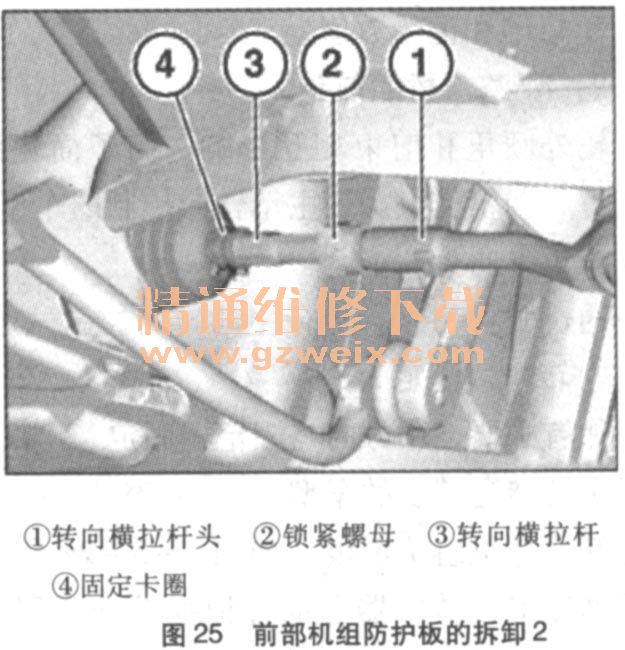

    清洁转向横拉杆的螺纹。松开锁紧螺母,同时固定住转向横拉杆头。拆卸固定卡圈(如图25所示)。

    扭转转向横拉杆,将前束调整到标准值。带主动转向控制的车型:检查总转向角,如有必要,调到“零”。检查前束值,如有必要,重复进行调整。拧紧锁紧螺母。安装固定卡圈。完成调整后,检查车辆的方向稳定性,如有必要,重复前束调整。
    (五)前轮外倾角的校正

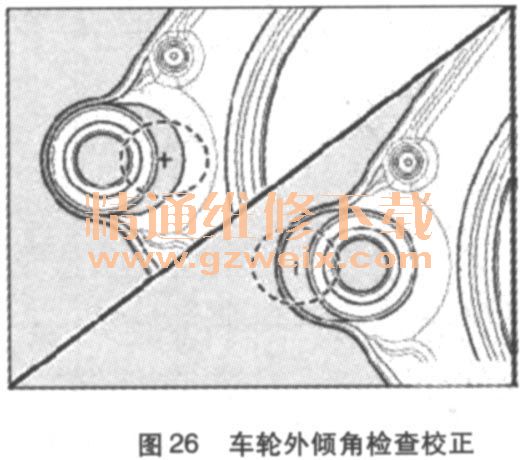

    当前束调整后车轮外倾角位于规定公差之外时,通过更新上部横向摆臂进行校正。由于事故而使车桥形状发生变化时,决不允许通过车轮外倾角调整来消除这种变化。检查车轮外倾角数值,如有必要,将上部横向摆臂更新成尺寸更大或更小的型号。如果横向摆臂上带有标记+或-(如图26所示),则是车轮外倾角校正控制臂:

    -更小的型号
    +更大的型号
    可使用此车轮外倾角校正控制臂将车轮外倾角数值校正30min(在M5车辆上是20min)。只在高于或低于公差值时使用。如果横向摆臂不带标记,则是批量零件。
    完成调整后,检查车辆的方向稳定性,如有必要,重复前束调整。
