（5）拆下EN-50793固定工具。
      （6）按标准程序拆下正时链条上导板、凸轮轴前轴承盖（如图37所示）。

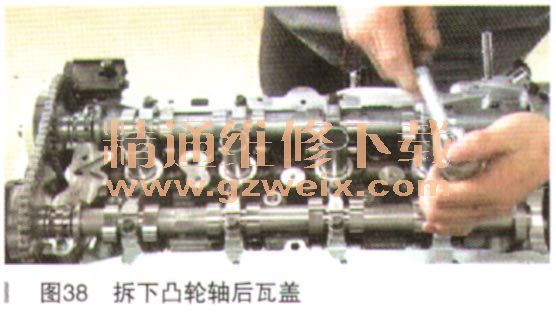

      （7）按标准程序拆下排气凸轮轴后瓦盖，在拆卸瓦盖前应做好标记以防止匹配错误（如图38所示）。

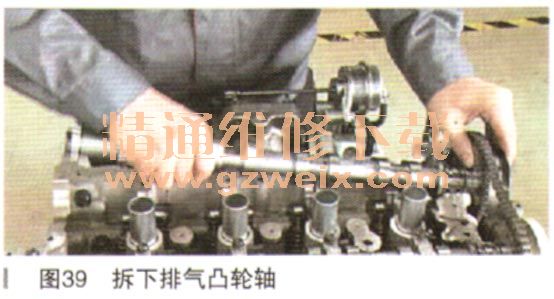

      （8）向前拉排气凸轮轴执行器总成，使其脱离凸轮轴总成，然后将排气凸轮轴总成后部向上抬起一定的角度，从排气凸轮轴执行器上拉出凸轮轴，最后再拆下执行器（如图39所示）。

      （9）检查凸轮轴和执行器，如有需要必须更换。
      （10）安装时，先将凸轮轴执行器上的正时标记与链条上的标记对应，然后将凸轮轴按照定位销的位置装入执行器。
      （11）将EN-50793凸轮轴执行器锁止工具安装到前盖总成上，将螺栓紧固至10N·m。

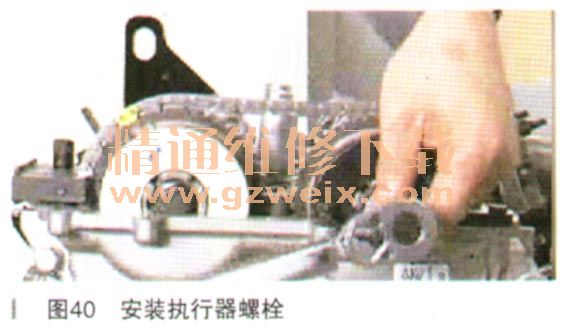

      （12）安装新的凸轮轴执行器螺栓并紧固至30N·m再加30°（如图40所示）。

      （13）按程序安装排气凸轮轴瓦盖、再安装正时链条上导板、凸轮轴前轴承盖，最后拆下两个专用工具。
    正时链条安装步骤：

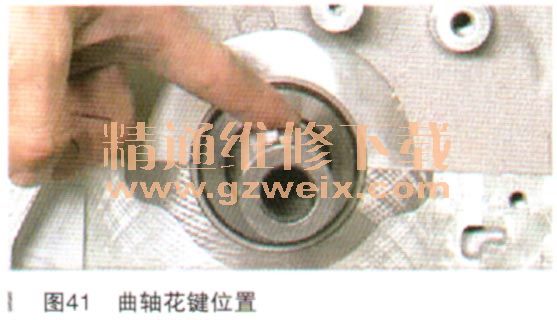

      （1）在安装正时链条前，应将曲轴的花键转到12点位置，并确定相关部件已经安装到位（如图41所示）。

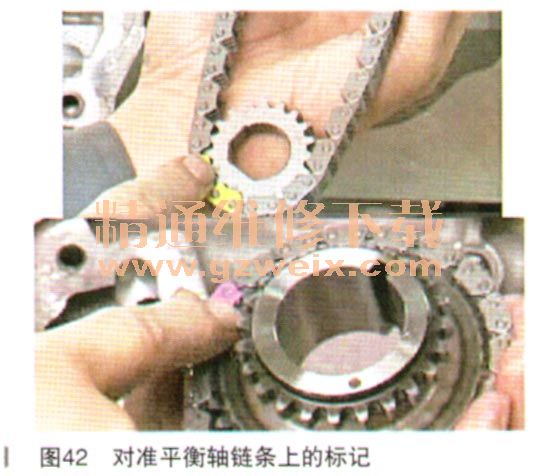

      （2）将平衡轴链条和链轮组合在一起安装到曲轴和平衡轴上，确认链条上的两个黄色链节与平衡轴驱动链轮上的两个正时标记点对齐，确认链条上的紫色链节与曲轴链轮上的正时标记对齐（如图42所示）。

    （3）安装平衡轴驱动链轮螺栓，将螺栓拧紧到40N·m，再加50°（如图43所示）。

    （4）安装平衡轴链条导轨，将导轨固定螺栓紧固到10N·m（如图44所示）。

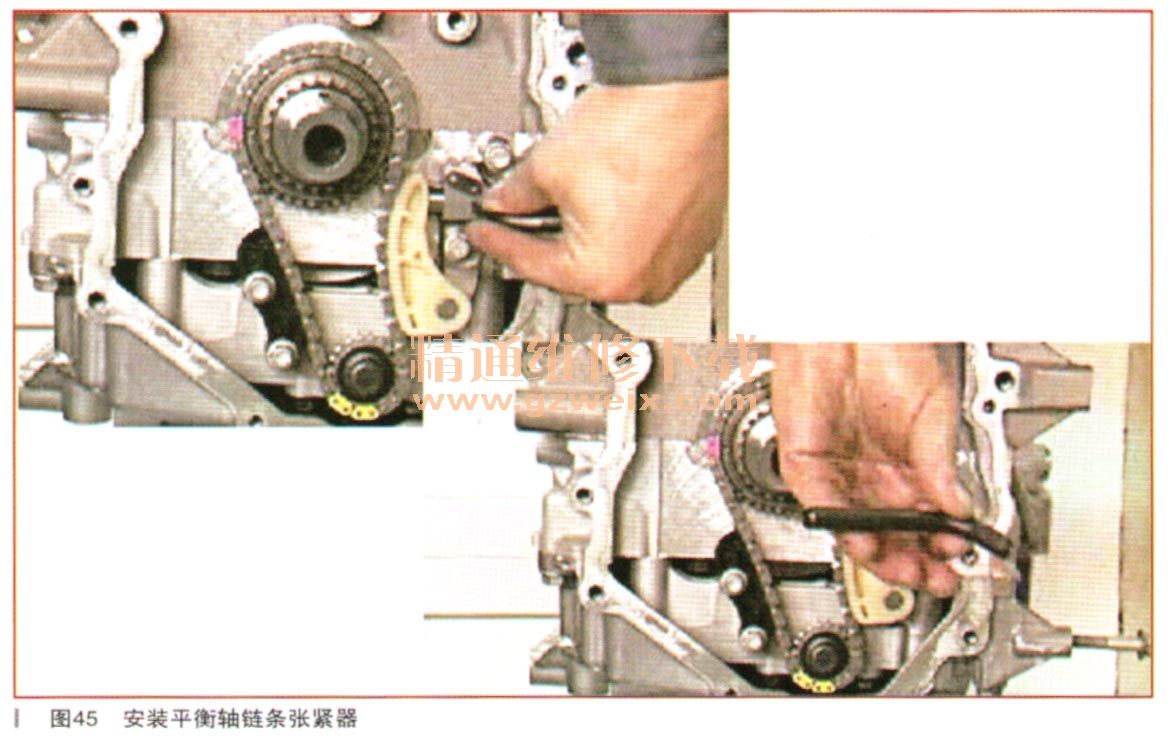

      （5）安装平衡轴链条张紧器，将张紧器螺栓紧固到10N·m，拆下专用工具EN-50837（如图45所示）。
