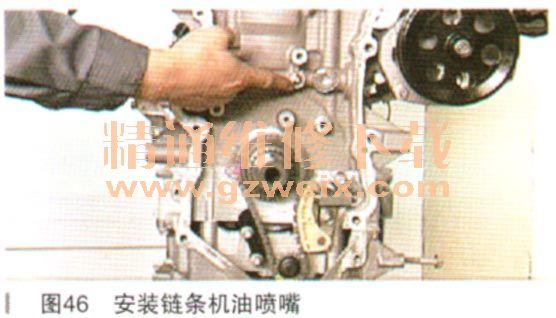

（6）安装链条机油喷嘴，如果没有安装此喷嘴会造成润滑系统泄压。机油喷嘴没有螺栓，它是通过发动机前盖压紧的（如图46所示）。

      （7）将正时链条绕在进排气凸轮轴执行器上，并将黄色链节与排气凸轮轴执行器上的正时标记点对齐。确认曲轴花键位于12点钟方向，然后将链条绕在曲轴链轮上（如图47所示）。

      （8）安装导轨及其上部固定螺栓，并用手将螺栓拧紧。安装张紧器导轨，并用手将导轨螺栓拧紧（如图48所示）。

      （9）用合适的工具逆时针转动曲轴，将紫色链节与链轮上的标记点对齐（如图49所示）。

    （10）安装导轨下端固定螺栓并紧固到25N·m，使用合适工具，反时针转动凸轮轴直到进气凸轮轴执行器标记点与链条黄色链节对齐（如图50所示）。

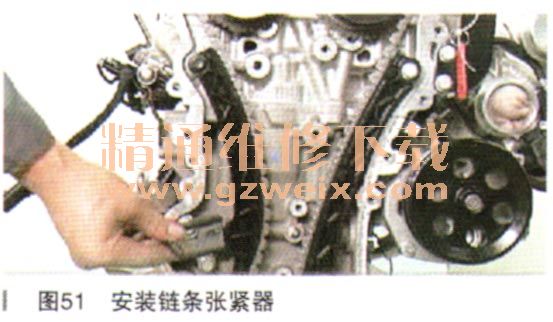

      （11安装链条张紧器，并将其紧固到25N·m，将导轨螺栓紧固到25N·m，拆下EN-50837使链条张紧如图51所示）。

      （12）确认凸轮轴正时标记和平衡轴正时标记是否对齐，否则重复上述步骤，直到所有正时标记对齐为止。
    喷油器的拆卸：
      （1）拆卸滑轨时，应先拆除滑轨上的线束及保护套等附件，然后拧松固定油轨的4个螺栓，并拆下两侧的螺栓（螺栓和套管间有卡点）。再将专用工具EN-49248组件安装到两侧螺栓孔内，最后同时转动两个专用工具的旋柄平稳地拉出油轨（如图52所示）。
