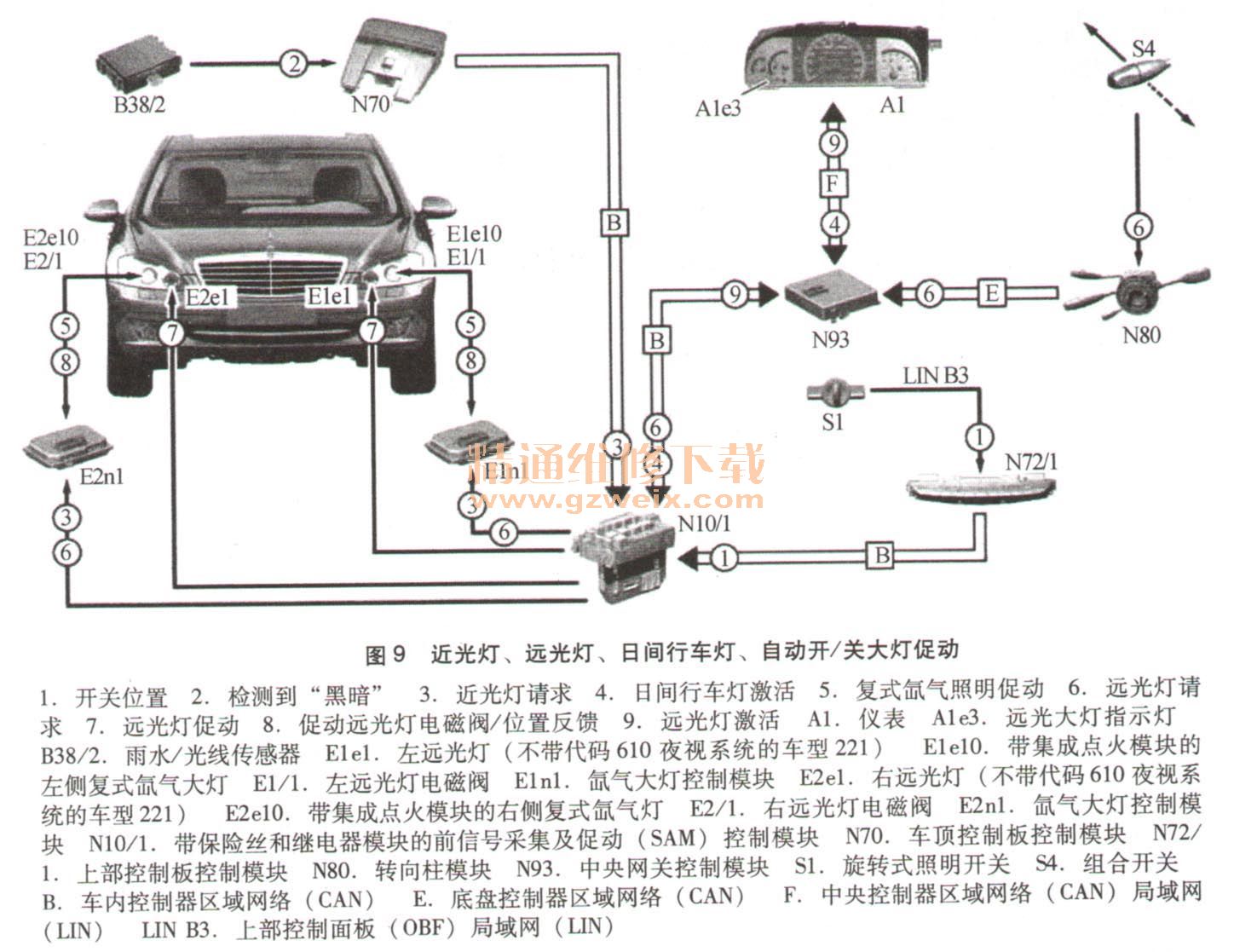

（4）大灯控制功能（图9）。

    ①近光灯促动。
    上部控制板控制模块通过上部控制板UCP局域网（LIN）读取旋转照明开关的位置，并通过车内控制器区域网络（CAN）发送请求。前信号采集及促动（SAM）控制模块接收请求，并通过电路56b将其离散地发送给氖气大灯控制模块。然后，氖气大灯控制模块促动相应的复式氙气灯。
    ②远光灯促动。
    ·对于远光灯功能，电路15R接通和近光灯开启
    ·对于大灯闪烁器功能，电路15R接通
    远光灯功能：
    向前按压组合开关，发出远光灯促动请求。转向柱模块检测组合开关的位置，并通过底盘控制器区域网络（CAN）将请求发送给中央网关控制模块。然后，信号由此通过车内控制器区域网络（CAN）发送给前信号采集及促动（SAM）控制模块。前信号采集及促动（SAM）控制模块促动远光灯电磁阀，将复式氙气大灯光锥遮挡完全移除。此外，在不带代码610夜视系统的车辆上，促动远光灯。在带夜视系统的车辆上，安装左红外线灯（E1e11 ）代替左远光灯，右红外线灯（E2e11）代替右远光灯。前SAM控制模块通过车内CAN将状态信息“远光灯促动激活”发送给中央网关控制模块。然后，中央网关控制模块将其发送给中央控制器区域网络（CAN）。仪表接收状态信息并促动远光灯指示灯。
    ③日间行车灯促动。
    日间行车灯功能由前SAM控制模块促动。前SAM控制模块将该请求发送到车内CAN上，同时促动前暂停灯，并通过氙气大灯控制模块促动复式氙气大灯。日间行车灯具有比自动3f/关大灯更高的优先级。‘在具有法定日间行车灯规章的国家，在日间行车灯模式中只允许使用大灯闪烁器，不得使用远光灯。仅当使用旋转照明开关手动开启行车灯时才能使用远光灯。
    ④自动大灯促动功能。
    ·旋转式照明开关处于自动挡
    ·雨水／光线传感器发出黑暗信号
    行驶时的功能：
    车顶控制板控制模块对来自雨水／光线传感器的信号进行评估。检测到黑暗信号时，请求通过车内CAN发送到前SAM控制模块。前SAM控制模块将激活暂停灯的请求发送到车内CAN上并促动前暂停灯，通过氙气大灯控制模块促动复式氙气大灯。
    ⑤自动大灯光程调节HRA功能。
    自动大灯光程调节功能可以根据车辆载荷或行驶造成的车辆颠簸矫正大灯光程。
    对于带装配空气悬挂系统的车型，左前水平传感器（B22/8）、右前水平传感器（B22/9）和后轴水平传感器（B22/3）的数据由空气悬挂系统控制模块N51读取并进行评估，然后发送至底盘CAN,,
    对于带主动悬挂控制（ABC）的车辆上，左前水平传感器、右前水平传感器、左后水平传感器（B22/7）和右后水平传感器（B22/10）的数据由主动悬挂控制（ABC）控制模块N51/2读取并进行评估，然后发送至底盘CAN。
    有关车速的信息由ESP控制模块发送到底盘CAN上。中央网关控制模块通过前端 CAN将该信息发送给左前照明单元上的氙气大灯控制模块。左前氙气大灯控制模块处理所有信息，并其相应矫正数据转发给右前照明单元上的氙气大灯控制模块。氙气大灯控制模块促动左大灯光程调节电机（El m1）和右大灯光程调节电机（E2m1）。两个氙气大灯控制模块作为一个主从组合，左前照明单元上的氙气大灯控制模块为主控制模块。

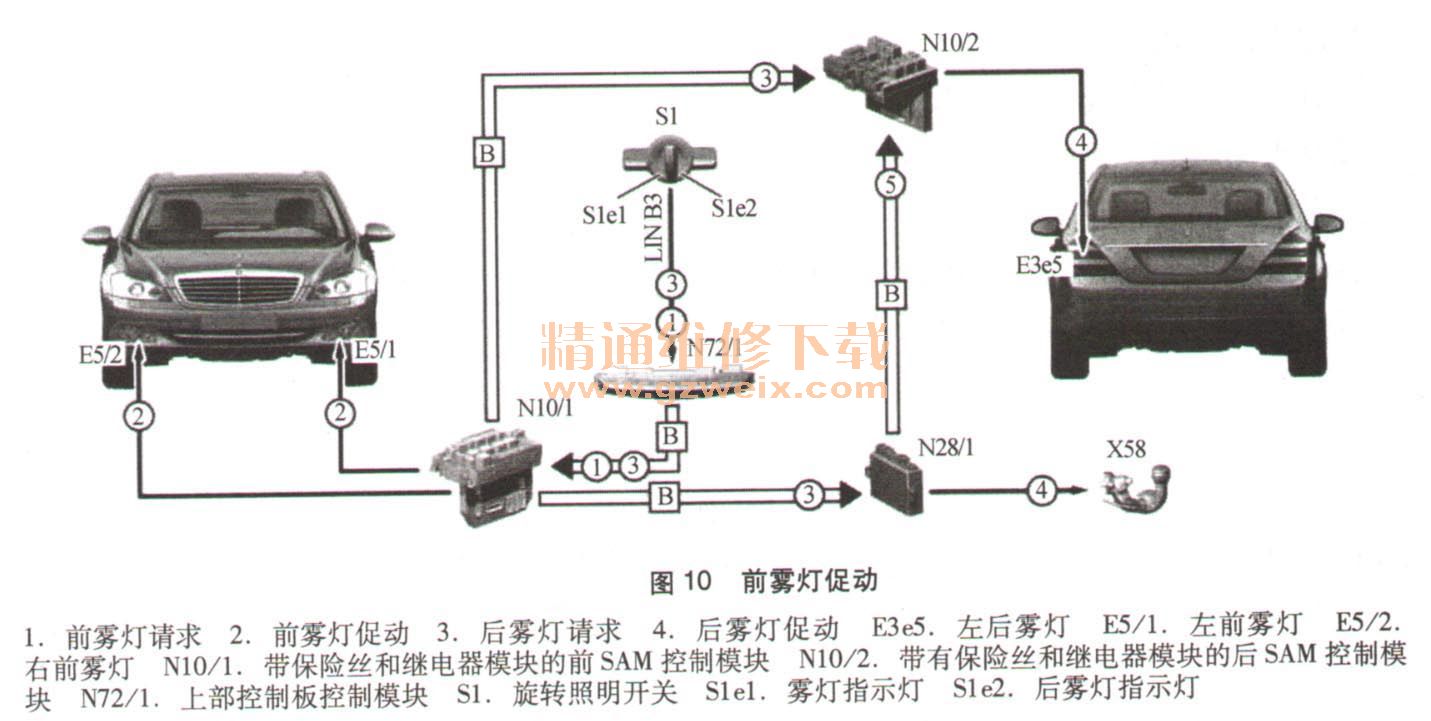

（5）前雾灯促动功能（图10）。

    旋转照明开关位置由上部控制板控制模块通过上部控制板UCP局域网（UN）读取。上部控制板控制模块将请求发送至车内控制器区域网络（CAN）。前信号采集及促动（SAM）控制模块接收该请求并促动前雾灯。旋转照明开关中的前雾灯指示灯直Roll指示前雾灯已开启。
    旋转照明开关位置由上部控制板控制模块通过上部控制板（UCP）局域网（LJN ）读取。上部控制板控制模块将请求发送至车内控制器区域网络（CAN）。前信号采集及促动（SAM）控制模块将请求发送给后信号采集及促动（SAM）控制模块。后信号采集及促动（SAM）控制模块促动左后雾灯。旋转照明开关中的后雾灯指示灯提供左后雾灯开启的视觉反馈。

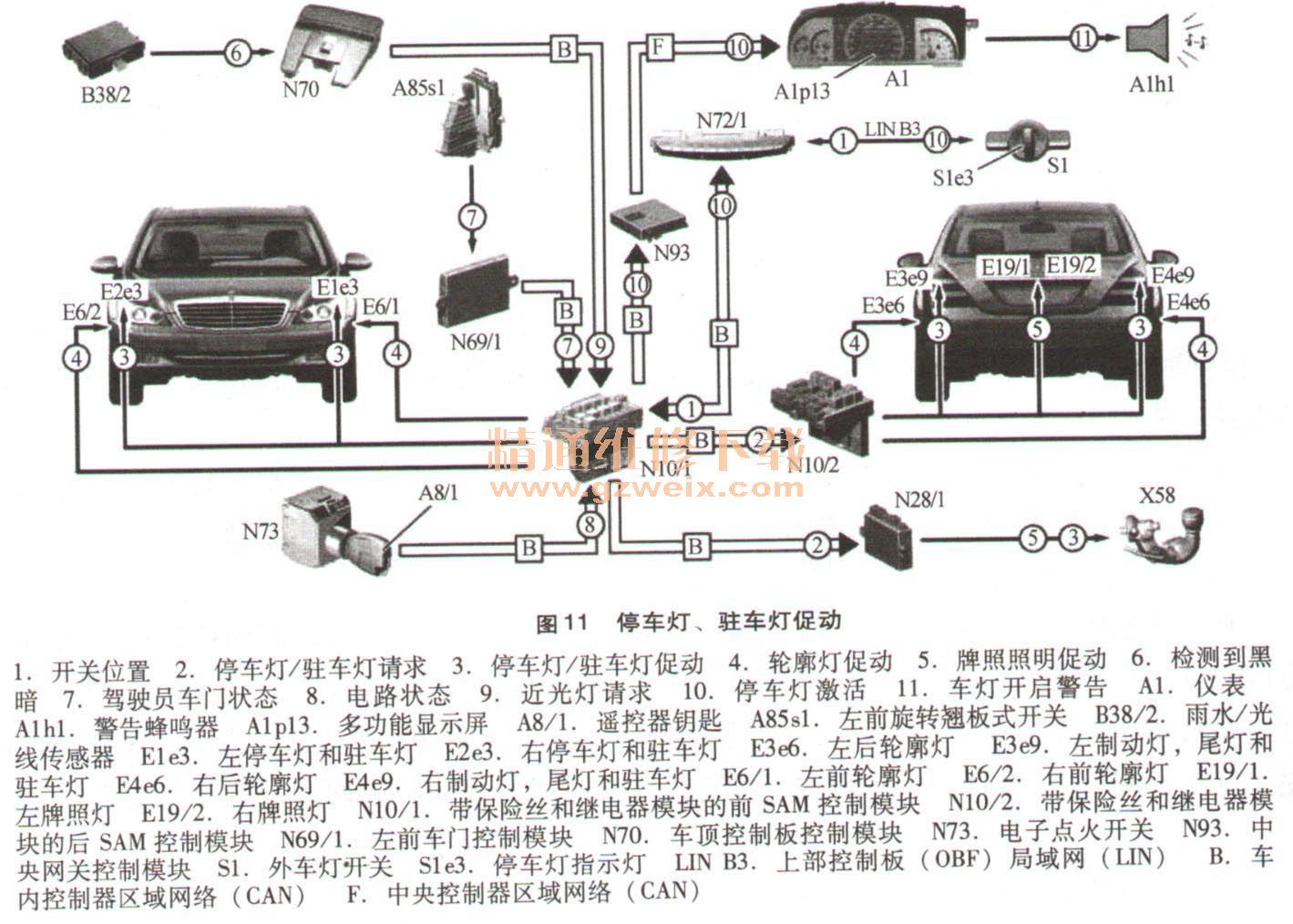

（6）停车灯、驻车灯促动功能（图11）。

    ①停车灯促动功能。
    高位控制板控制模块通过上部控制板（UCP）局域网（LIN）读取旋转式照明开关的位置，并通过车内控制器区域网络（CAN）将请求发给送前SAM控制模块。然后前SAM控制模块将其发送给后SAM控制模块。
    前SAM控制模块促动以下部件：左停车灯和驻车灯、右停车灯和驻车灯、前轮廓灯。
    后SAM控制模块促动以下部件：制动灯、尾灯和驻车灯、后轮廓灯、牌照灯。
    前SAM控制模块通过车内控制器区域网络（CAN）将“停车灯功能激活”信息发送给上部控制板控制模块，作为响应，上部控制板控制模块通过高位控制板（UCP）局域网（LIN）开启旋转式照明开关中的指示灯。
    ②停车灯开启警告功能。
    促动车灯警告功能的逻辑存储在仪表中。前SAM控制模块通过车内控制器区域网络（CAN）将“停车灯功能激活”信息发送给中央网关控制模块，然后由该单元发送给中央控
制区域网络（CAN）上的仪表。仪表将该信息与旋转翘板式开关状态，电子点火开关（EIS ）控制模块电路状态和大灯关闭延迟功能结合起来。在停车灯功能激活，电子点火开关（EIS ）控制模块遥控器钥匙取下并且驾驶员车门开启的情况下，警告蜂鸣器由仪表在约2s的延迟后促动。另外，仪表的多功能显示屏上将显示“把灯关掉”信息。对于自动开／关大灯，在电路15C（插入遥控钥匙）和大灯关闭延迟停用且停车灯功能开启的情况下，当打开驾驶员车门时，将促动警告蜂鸣器。
    ③驻车灯促动功能。
    上部控制板控制模块通过上部控制板（UCP）局域网（LIN）读取旋转式照明开关的位置，并通过车内控制器区域网络（CAN）将请求发给送前信号采集及促动（SAM）控制模块。然后前信号采集及促动（SAM）控制模块将其发送给后信号采集及促动（SAM）控制模块。
