①近光束／远光束之间的转换。
当近光束功能有效时，光束的下半部则由屏蔽遮住。如果请求远光灯功能，那么相应的屏蔽向下折起。屏蔽功能由氙气大灯控制模块通过左远光灯电磁阀和右远光灯电磁阀电动促动。然后整个远光灯就可用于照明车道。
②自动大灯光程调节HRA促动。
大灯光程调节功能的实现由主动悬挂（ABC）控制模块N51/2或
空气悬挂系统控制模块N51读取车辆高度水平数据信息，左前氙气大灯控制模块评估数据，计算校正数据并将这些数据发送到右前组灯上的氙气大灯控制模块上。左前氙气大灯控制模块相应促动左大灯光程调节电动机（E1m1），而右前氙气大灯控制模块促动右大灯光程调节电动机（E2m1）。
③促动弯道照明。
左前组灯上的氙气大灯控制模块促动弯道照明（E1e9 ），右前组灯上的氙气大灯控制模块促动弯道照明（E2e9 ）。相应的请求由左和右转向信号开关S4s1或转向角度传感器N49发送。
④动态转弯照明控制。
左前组灯上的氙气大灯控制模块促动左动态转弯照明电机（E1m2），右前组灯上的氙气大灯控制模块促动右动态转弯照明电机（E2m2 ）。大灯总成在过程中的旋转程度取决于各种车辆动态参数。
⑤高速公路模式照明控制。
高速公路模式照明通过增大复式氙气灯的光输出以及提高左大灯总成来实现。在不带夜视系统的车辆上，左远光灯／高速功率聚光灯（E1e1）和右远光灯／高速功率聚光灯（E2e1）额外开启。
⑥扩展雾灯功能控制。
要实现扩展雾灯功能，则转动左前组灯的大灯总成。因此，左前组灯上的氙气大灯控制模块要相应地促动左动态转弯照明电机和左大灯光程调节电机。

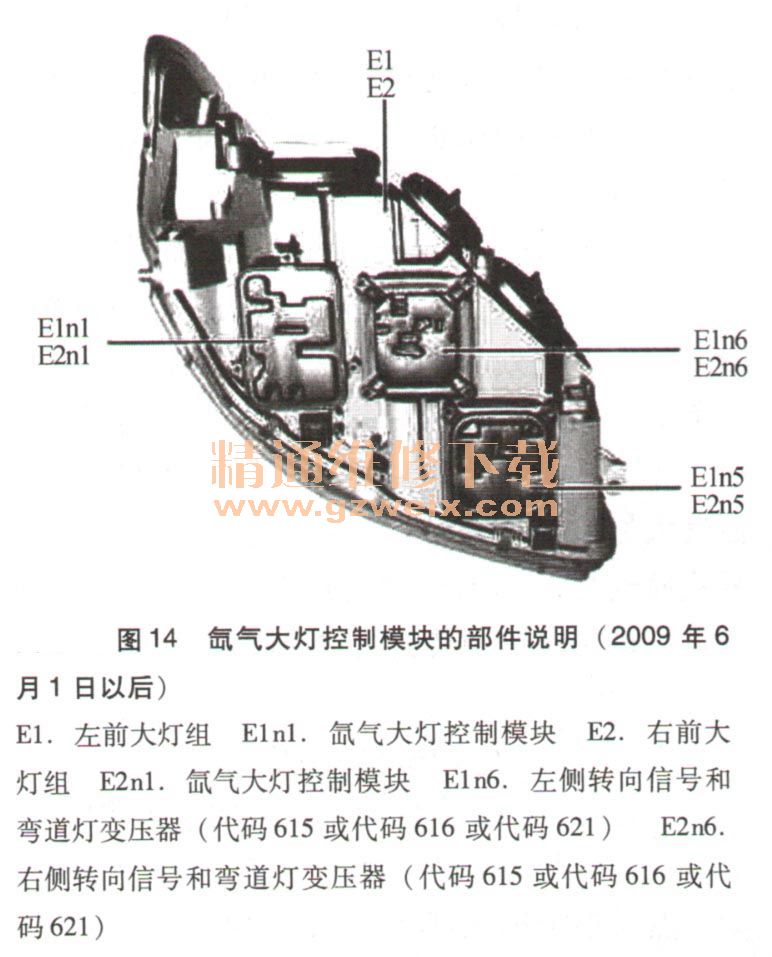

6.氙气大灯控制模块的部件说明（2009改款后外部照明功能）（图14）
氙气大灯控制模块分别位于左前照明单元和右前照明单元的下侧。氙气大灯控制模块被固定在前灯组的外壳上。氙气大灯控制模块通过前灯组与车辆侧线束相连。氙气大灯控制模块在主从结合情况下运行并通过前端控制器区域网络（CAN）相互通信。作为主控制模块，左前照明单元上的氙气大灯控制模块使右前照明单元上的氙气大灯控制模块与其同步。主功能和从属功能分配通过插座分配或针脚编码来完成。氙气大灯控制模块使用前端控制器区域网络（CAN）。
氙气大灯控制模块通过促动适当的部件来实现以下功能：近光灯、远光灯、自动大灯光程调节HRA、转弯照明（装配转弯照明／代码619）、动态弯道照明（2009年6月1日以后，代码615或代码616或代码621），主动灯光分布（代码615或代码616或代码621）。
氙气大灯控制模块通过直通线路促动以下部件：带集成点火模块的复式氙气大灯（E1e10）、远光灯电磁阀（代码615或代码616或代码621）、远光灯电磁阀／高速公路聚光灯、大灯光程调节电机、动态弯道照明电机（代码615或代码616或代码621）、灯光分布促动电机（代码615或代码616或代码621）。
左右两侧氙气大灯控制模块通过局域网（UN）控制弯道灯功能输出单元的转向信号灯和弯道灯变压器。
（1）近光灯促动功能。
将车灯旋转开关S1转至“手动行车灯”位置以请求促动近光灯。上部控制板控制模块UCP （N72/1）通过仪表板局域网LIN读取车灯旋转开关的状态并通过车内CAN将其转发到前SAM控制模块（N10/1）。电子点火开关N73通过车内CAN将电路15的电路状态传输给前SAM控制模块并将该状态发送到底盘CAN （CAN E ）。中央网关控制模块N93将电路15的电路状态通过前端CAN （CAN G）发送到左前氙气大灯控制模块（E1n1），该控制模块与右前氙气大灯控制模块（E2nl）同步。前SAM控制模块会评估所有相关信息并通过电压信号将“开启近光灯”的请求直接发送到氙气大灯控制模块。左前氙气大灯控制模块促动左侧复式氙气大灯（E1e10），右前氙气大灯控制模块促动右侧复式氙气大灯（E2e10）。
（2）远光灯促动功能。
远光灯功能要求：远光灯开启。
向前按下组合开关S4，发出远光灯促动请求。组合开关的开关位置由转向柱模块（N80）直接读取，被发送到底盘CAN并由中央网关控制模块通过车内CAN将其转发到前SAM控制模块并通过前端CAN被发送到左前氙气大灯控制模块。左前氙气大灯控制模块通过前端CAN与右前氙气大灯控制模块保持同步。与此同时，前SAM控制模块会传输“远光灯促动已启用”状态。中央网关控制模块通过中央CAN （CAN F ）将其发送到仪表，然后仪表会促动远光灯指示灯点亮。
左右氨气大灯控制模块以主从组合形式工作，其中左前照明单元上的氙气大灯控制模块为主控制模块。左侧灯组上的氙气大灯控制模块促动左侧远光灯电磁阀（E1/1），右侧大灯组上的氙气大灯控制模块促动右侧远光灯电磁阀（E2/1 ）。促动远光灯电磁阀的电压由前SAM控制模块提供。在2009年6月1日以后的改款车型上（代码615或代码616或代码621），安装了左侧灯光分布促动电机（E1m3 ）和右侧灯光分布促动电机（E2m3 ）来取代远光灯电磁阀。灯光分布促动电机由相应的氙气大灯控制模块通过大灯内部局域网（LIN ）促动。
