二、221底盘车型内部照明控制功能简介
    车内照明系统包含车辆内部的所有照明灯。根据用户要求，车载电气系统及环境亮度，启动或关闭个别照明灯功能。车内照明的主控制模块为车顶控制板控制模块OCP （N70 ）

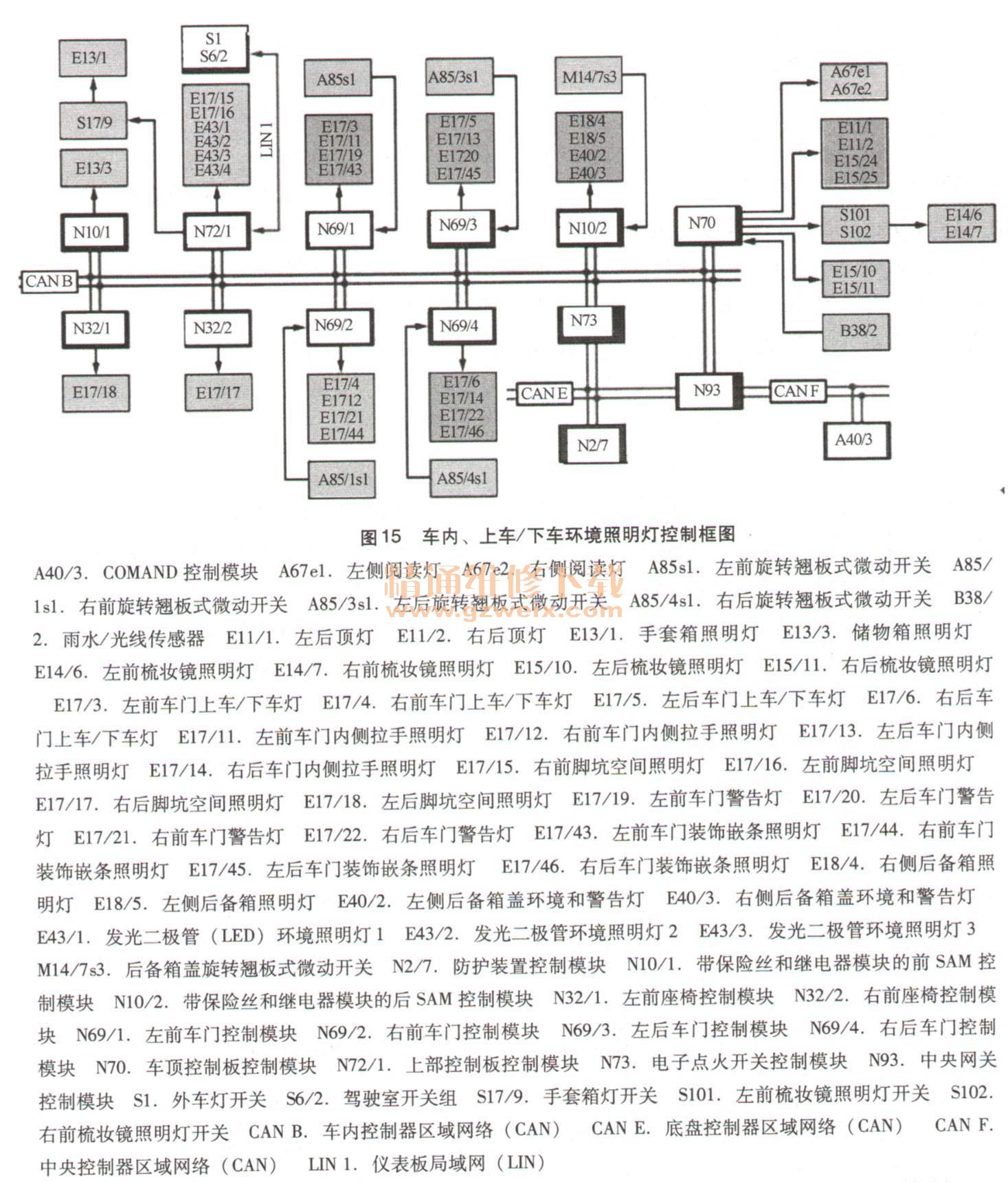

    1．车内、上车／下车环境照明灯控制框图（图15）

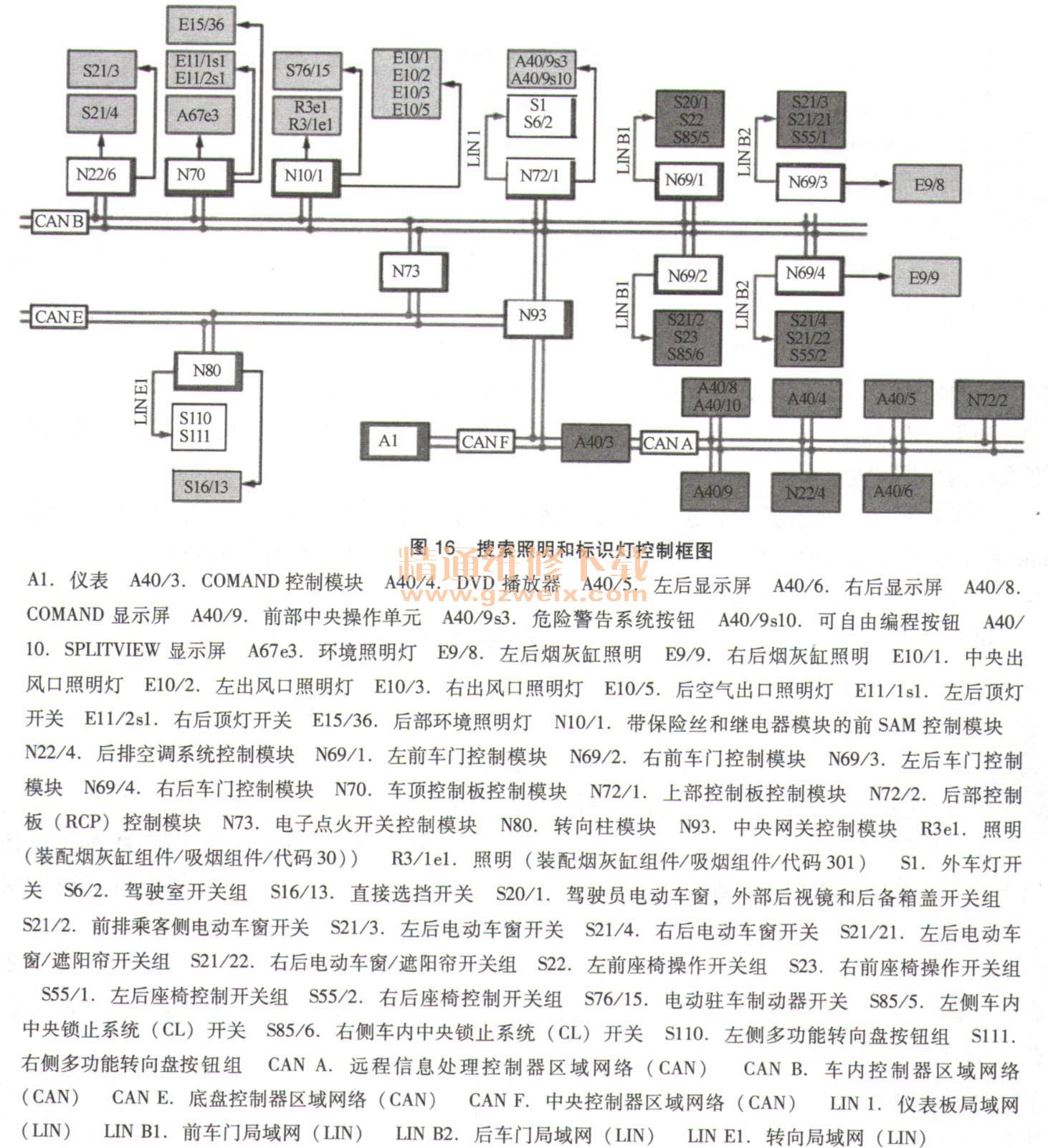

    2．搜索照明和标识灯控制框图（图16）

    3．车内照明灯手动控制功能
    通过车内照明灯手动控制可以开启和关闭车内照明、座椅照明、梳妆镜照明、手套箱照明和储物箱照明。
    手动按下开关可开启和关闭车内照明中以下相应的部件：
    ·前顶灯（N70e1）由前顶灯开关（N70s4）控制
    ·左后车内灯（E11/1e2）和右后车内灯（El 1/2e2）通过后顶灯开关（N70s2）控制
座椅照明：通过使用相应的开关可以手动开启和关闭以下阅读灯部件：
    ·左阅读灯（A67e1）（车内后视镜装置中）由左前座椅照明开关（N70s6 ）控制
    ·右阅读灯（A67 e2 ）（车内后视镜装置中）由右前座椅照明开关（N70s7 ）控制
    ·左后座椅照明灯（E11/1e1）由左后顶灯开关（E11/1s1）控制
    ·右后座椅照明灯（E11/2e1）由右后顶灯开关（E11/2s1）控制
    梳妆镜照明：
    通过折开和折合对应的梳妆镜盖可手动开启或关闭梳妆镜照明中的以下部件：前梳妆镜照明，通过左前梳妆镜照明开关；后梳妆镜照明，由集成开关控制。当“15电路”断30min后，将中断梳妆镜照明开关和集成开关的电源。
手套箱照明：
    当电子点火开关接通“15R”电路，上部控制板控制模块N72/1将施加电压至手套箱灯开关，当打开手套箱门时，手套箱灯开关将电压输出至手套箱灯。手套箱灯在闲置持续接通15 min后自动断开。
    储物箱照明：
    当电子点火开关接通“15R”电路，前 SAM控制模块N10/1将电源电压输出至储物箱照明装置的开关上，打开储物箱盖时，开关输出电压至储物箱照明灯。
    后备箱照明促动功能：
    促动条件：车辆静止、后备箱盖已开。
    后SAM控制模块N10/2检测后备箱盖锁开关的状态并控制后备箱照明灯。为保护车载电气系统蓄电池，打开后备箱盖30min后，将切断后备箱灯的电源。
    4．车内照明灯自动控制功能
    车内照明系统自动控制功能的主控单元为车顶控制板控制模块OCP （N70）。
    车顶控制板控制模块读取并评估以下输入信息来控制环境照明：
      ·车门接触开关状态
      ·雨水／光线传感器状态
      ·经车内CAN发送的中央锁止系统的状态以及来自电子点火开关的电路15的状态
    车顶控制板控制模块直接促动以下车内照明部件：前顶灯（N70e1）、左后车内照明和右后车内照明。
    上部控制板控制模块UCP促动右前脚坑灯和左前脚坑灯。
    左前座椅控制模块促动左后脚坑照明，右前座椅控制模块促动右后脚坑照明。
    如果所有车门再次关闭且电子点火开关将“电路15”接通状态信息发送至车内CAN，那么车内照明就会关闭。
    为保护车载电气系统蓄电池（G1），电路状态为电路15断开时，如果打开车门，则在5min后关闭所有激活的车灯，或在关闭最后一扇车门后8s内关闭所有激活的车灯。
