剖析2016款一汽丰田新皇冠新技术(一)
来源:汽车维修技师  作者:佚名  2015-10-23 08:21:16



      (三)气门机构
      1.概要

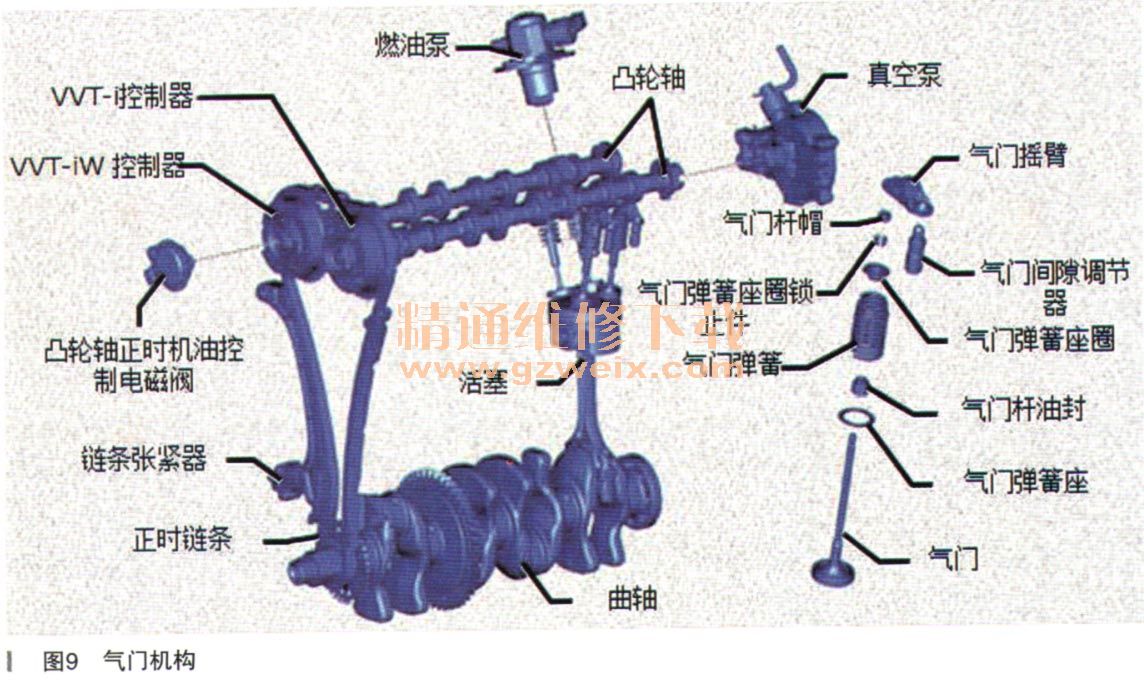

    在进气侧新采用宽角度智能可变气门正时(VVT-iW ),如图9所示。

    2.排气门

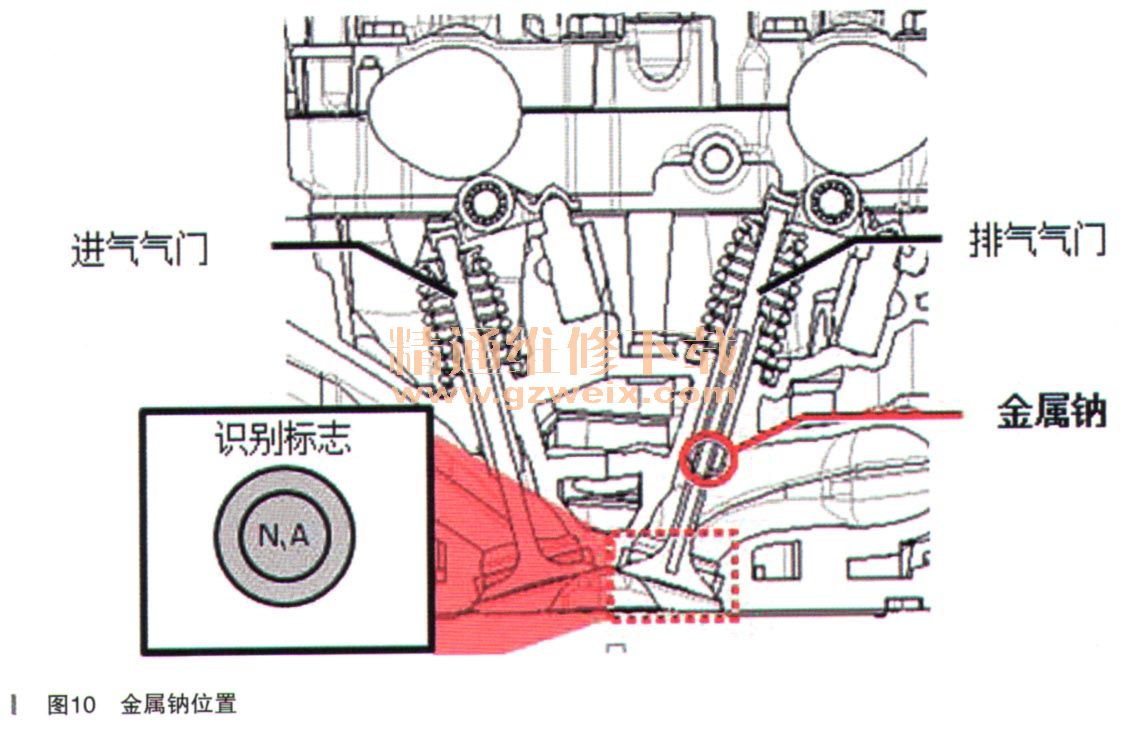

    采用填充金属钠获得更好的排气门冷却效果,如图10所示。

    警告:金属钠是强碱性物质,容易发生剧烈的化学反应。不要分解排气门。金属钠如果进入眼睛将导致失明,如接触皮肤或任何热源会引致烧伤。一旦接触皮肤,立即用大量清水冲洗。
      排气门处理方法:
    戴上手套,从汽缸盖拆下损坏的排气门。
    将大型容器放在通风良好的场所,然后注满清水(至少10L)。
      将损坏的排气门放置在容器内,完全浸没在水里。
    (4)化学反应完全结束后(约4~5h),使用钳类工具,小心地取出排气门,在操作过程中确保皮肤没有接触到溶液,然后按照普通废弃零件的处理程序处理。
      (5)处理过气门的液体具有强碱性,因此,要依照当地相关的法律法规进行处理。
    注意:确保距离容器至少2~3m远的地方,以避免因剧烈的化学反应而受到伤害。因为化学反应将产生大量氢气,因此必须确保任何火花或热源远离该容器。
    3真空泵
    真空泵用于确保制动助力器和排气泄压阀执行器的真空度;真空泵由排气凸轮轴驱动。
    4.轻量化的滚子摇臂气门和低摩擦链条
    采用轻量化的滚子摇臂气门和低摩擦链,使用低张力活塞环,减少往复运动部件的重量,优化曲轴和曲轴箱的形状以减少机油搅拌造成的能量损失。

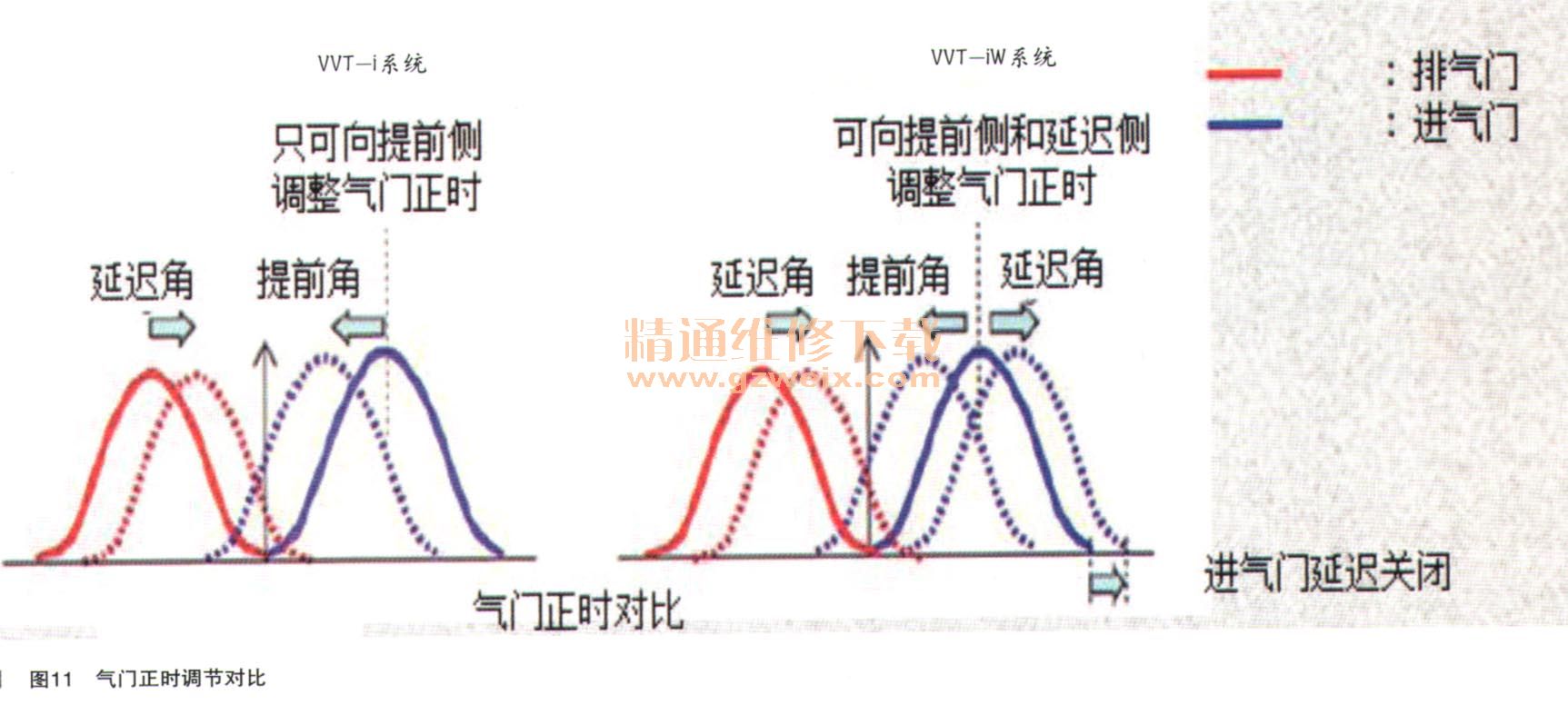

    5.VVT-iW宽角度智能可变气门正时系统(如图11所示)

    进气门正时机构采用带有中间位置锁止销的宽角度智能可变气门正时系统。进气门正时延迟侧可调范围增大,可使进气门延迟关闭,让发动机可以按照阿特金森循环原理运行,提高燃油经济性。


上一页  [1] [2] [3]
