6．服务要点（气门机构）

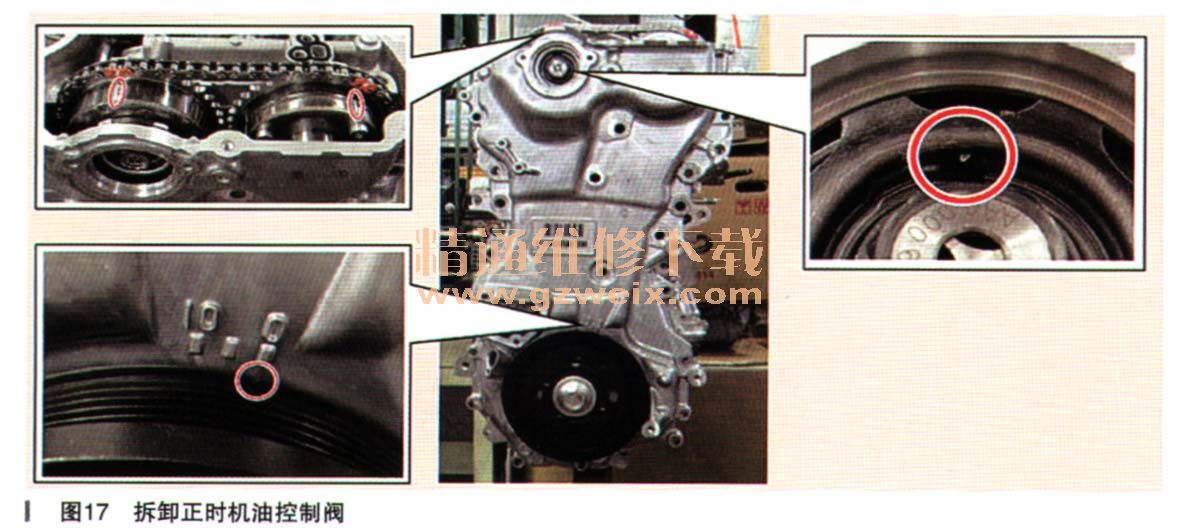

    拆卸正时齿轮的安装螺栓（如图17所示）：

   （1）拆卸凸轮轴正时机油控制电磁阀。
   （2）设置活塞位置至1缸上止点，并固定曲轴皮带轮。
   （3）拆卸正时齿轮的安装螺栓（机油控制阀）。
    安装正时齿轮的安装螺栓（机油控制阀），为防止锁止销受到过大的负载，应遵循以下步骤：
   （1）设置活塞位置至1缸上止点。
   （2）用手（不使用工具）拧紧正时齿轮的安装螺栓。
   （3）将安装螺栓逆时针松动120°±60°。
   （4）顺时针转动曲轴皮带轮90°±30°，并固定。
   （5）紧固正时齿轮的安装螺栓（使用工具）。
   （6）安装凸轮轴正时油压控制电磁阀。
    拆卸正时齿轮总成：
   （1）设置活塞至1缸上止点位置并固定曲轴皮带轮。
   （2）松动正时齿轮的安装螺栓（机油控制阀）（不要卸下）。
   （3）拆卸链条张紧器。
   （4）拆卸真空泵。
   （5）拆卸凸轮轴轴承盖。
   （6）拆卸正时齿轮的安装螺栓（机油控制阀）。
   （7）抬起凸轮轴及正时齿轮总成。
   （8）向车尾方向将凸轮轴拉出。
   （9）从正时齿轮上拆卸正时链条。
   （10）拆卸正时齿轮总成。
    安装正时齿轮总成，为防止锁止销受到过大的负载，应遵循以下步骤：
   （1）将正时链条安装到正时齿轮总成上。
   （2）将凸轮轴安装到正时齿轮总成。
   （3）临时紧固正时齿轮安装螺栓（只紧固2圈螺纹）。
   （4）安装凸轮轴轴承盖。
   （5）检查确认凸轮轴没有受到负载（链条没有张紧）。
   （6）紧固正时齿轮安装螺栓。
   （7）安装正时链条张紧器。
   （四）润滑系统
    1．润滑系统及机油泵

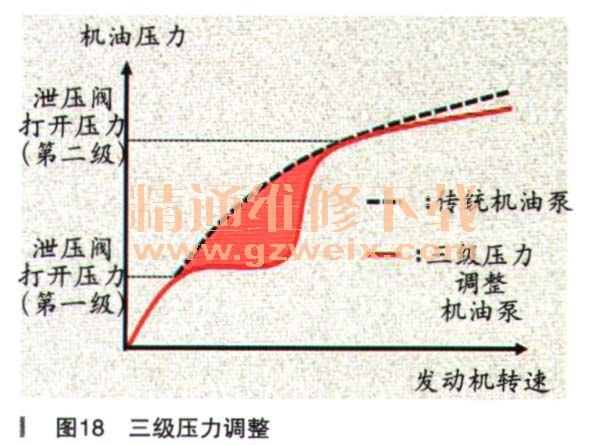

    采用三阶式压力调整机油泵，通过可变泄压机构限制输出机油压力的提升，优化调整输出油压，如图18所示。

    机油泵内部齿轮采用更高效率的齿型设计。以上措施帮助降低机油泵的滑动阻力。
