剖析2015款雪佛兰赛欧3新技术（五）

来源：汽车维修技师作者：佚名 2015-11-23 08:58:11

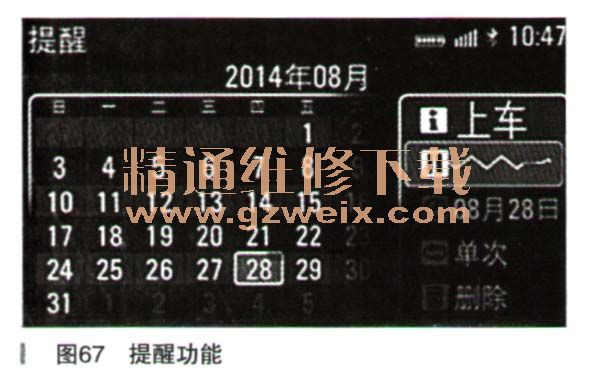

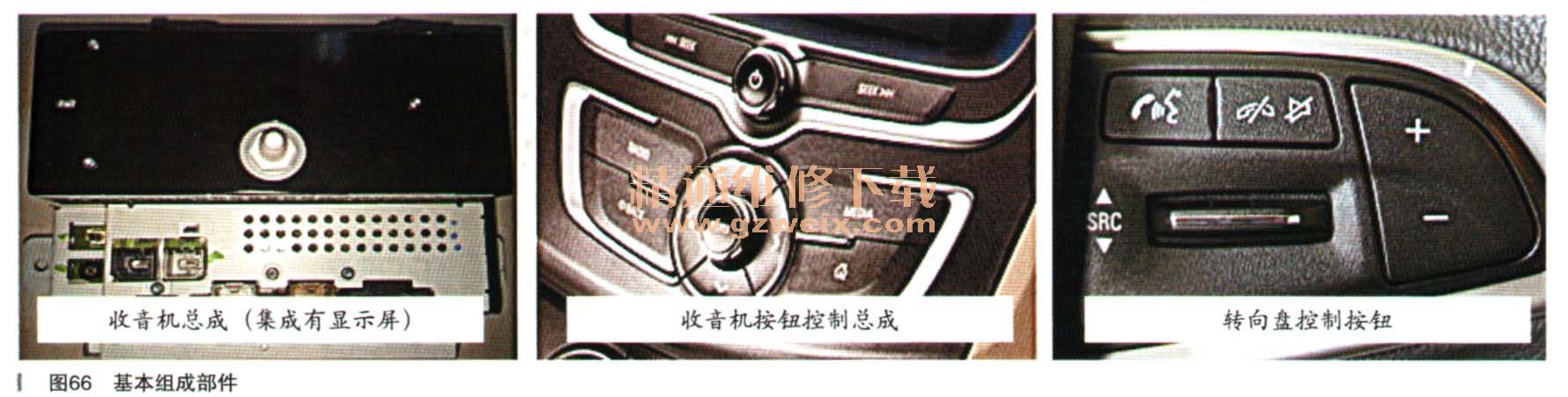

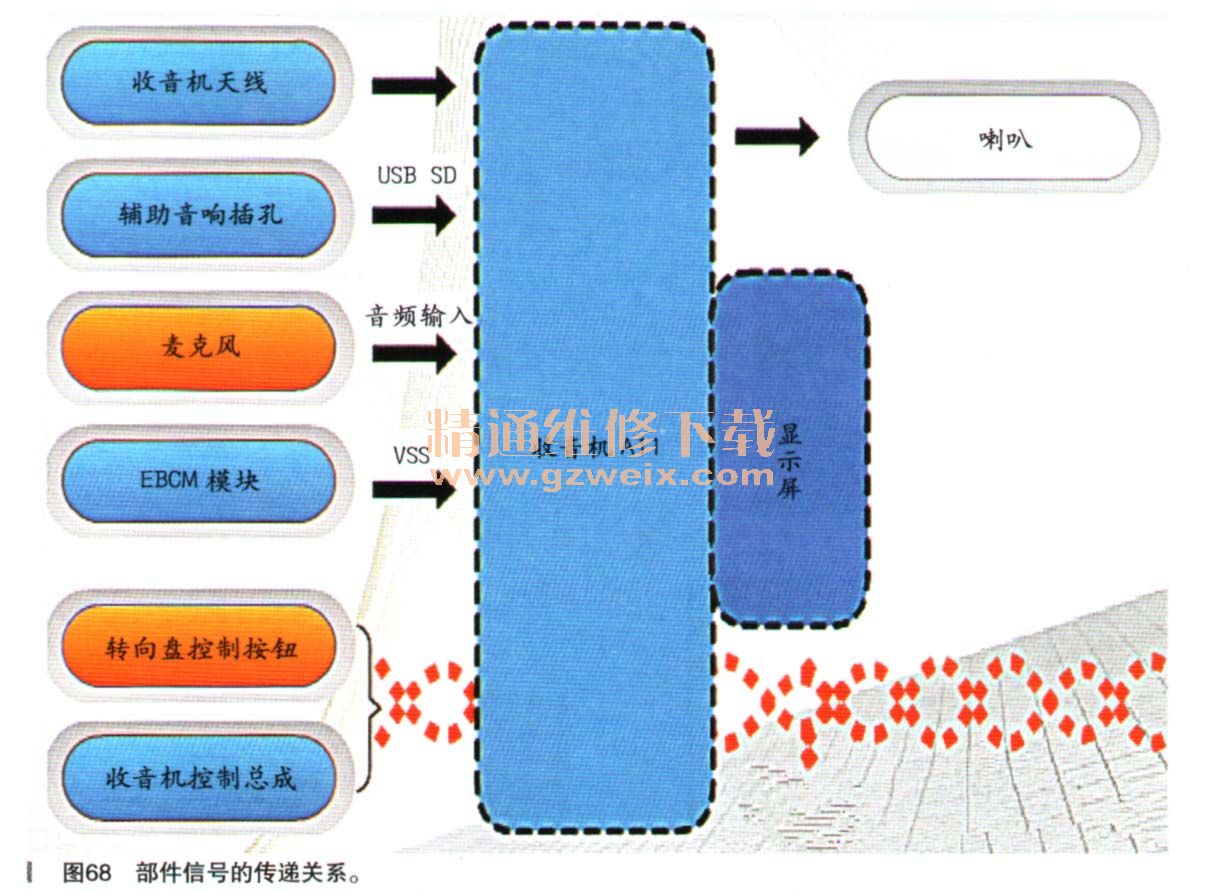

娱乐影音系统的基本组成部件包括收音机总成（集成有显示屏）、收音机按钮控制总成、转向盘控制按钮（如图66所示）、麦克风、收音机天线和辅助输入设备。提醒系统可为用户提供提醒功能。系统在特定时间回放提醒内容，让用户回忆起需要被提醒的事项（如图67所示），比如会议、纪念日、约会等。如图68所示结构框图为娱乐影音系统主要部件的信号传递关系。娱乐影音系统除了利用高速GMLAN网络获取控制命令外，还直接采集天线、麦克风传递过来的信息以及通过专线获取轮速信号，实现音量补偿功能。

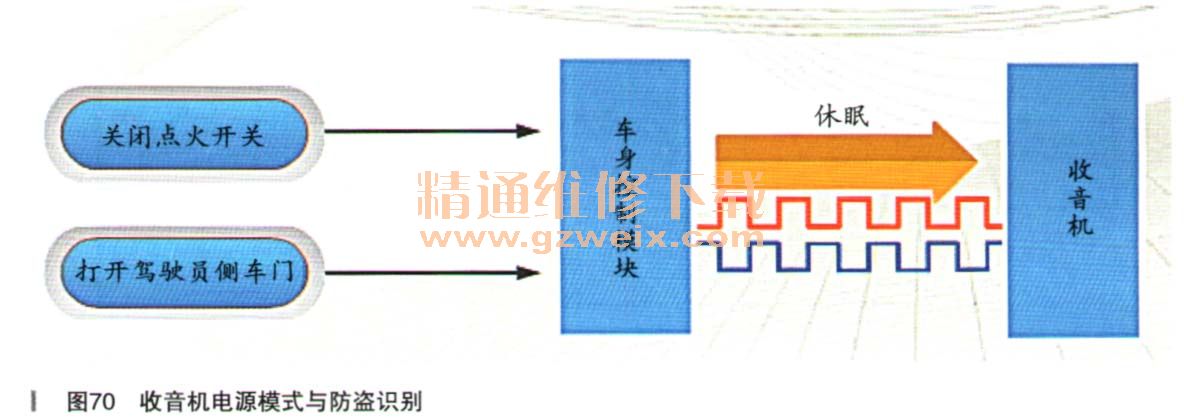

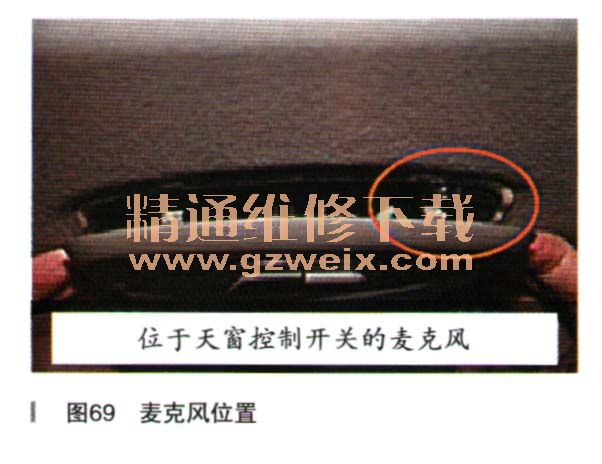

如图 69所示为麦克风所处位置。车身控制模块通过串行数据控制收音机的电源模式。在关闭点火开关后，打开驾驶侧车门，车身控制模块将通过GMLAN发送一个信息给收音机让其休眠。收音机模块在首次编程以后会记录下车辆识别信息，并在每次启动时判断识别信息与车辆是否一致，不一致的车辆识别信息将导致收音机黑屏（如图70所示）。
