（5）无线电遥控中央锁止RRCL功能。
    后车窗天线放大器模块获取来自中央锁止系统接收天线的信号。根据车辆设备处理信号。
    对于不带KG功能的车辆（代码889）：后车窗中的RRCL接收天线被切换至集成在后车窗天线放大器模块中的RRCL接收器。RRCL接收器解调发射器钥匙的（A8/1） RRCL信号，然后将其直接发送至后SAM控制模块（N10/2）。
    对于带代码889无钥匙启动系统的车辆对下面两种情况进行了区分：
    通过发射器钥匙打开／关闭不带无钥匙启动功能：后车窗天线放大器模块上的无钥匙启动系统触点被施加了0V幻象电压。然后后车窗中的RRCL接收天线被切换至集成在后车窗天线放大器模块中的RRCL接收器。RRCL接收器解调发射器钥匙的RRCL信号，然后将其直接发送至后SAM控制模块。
    通过无钥匙启动功能打开／关闭：后车窗天线放大器模块上的无钥匙启动系统触点被施加了5V幻象电压。RRCL接收天线直接切换为无钥匙启动系统输出并被发送至无钥匙启动系统控制模块（N69/5）。这样后车窗天线放大器模块就不进行RRCL信号的任何评估。在无钥匙启动系统控制模块中进行该评估。
    模拟电视信号接收：后车窗天线放大器模块通过后车窗中的4根电视天线同时接收地面电视台的信号并放大，然后这些电视信号通过同轴电缆被发送至组合式电视信号接收器（模拟／数字）（A90/1）中，天线分集功能为组合式电视信号接收器的一个功能。
    数字电视信号接收：通过现有天线结构同样可以接收地面广播数字电视台的信号、支持“DVB-T”标准。以与模拟电视信号相同的方法处理数字电视信号。组合式电视信号接收器（模拟／数字）根据当前接收状态在相同频道的模拟和数字电视接收之间自动切换。’用户不会影响上述操作。
    DVB-T：数字视频地面广播的缩写，意味着使用标准天线可以更好的接收更多的频道而且数字质量也更好。一些欧洲国家已经具有DVB-T或正在设置该配置。通过与模拟电视信号相同的电视波段发送该信号。
    （6）蓝牙天线。
    蓝牙天线A2/91安装在后车窗天线放大器模块（A2/12）旁的后车顶框架上。

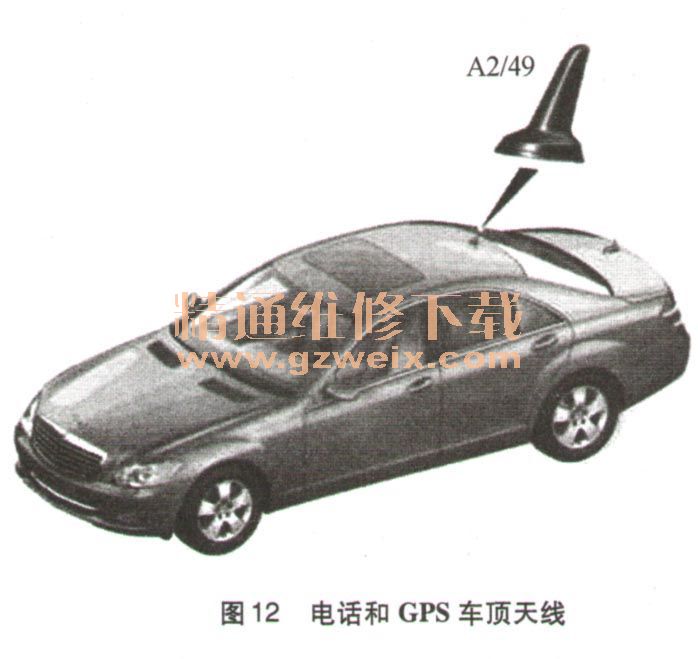

    （7）电话和GPS车顶天线（图12）。

    A2/49车顶天线包括电话天线和GPS天线，电话信号通过集成于电话和GPS车顶天线的电话天线A2/49a1发送和接收。导航系统GPS天线A2/49a2接收。
    （8） E-网络补偿器部件说明。

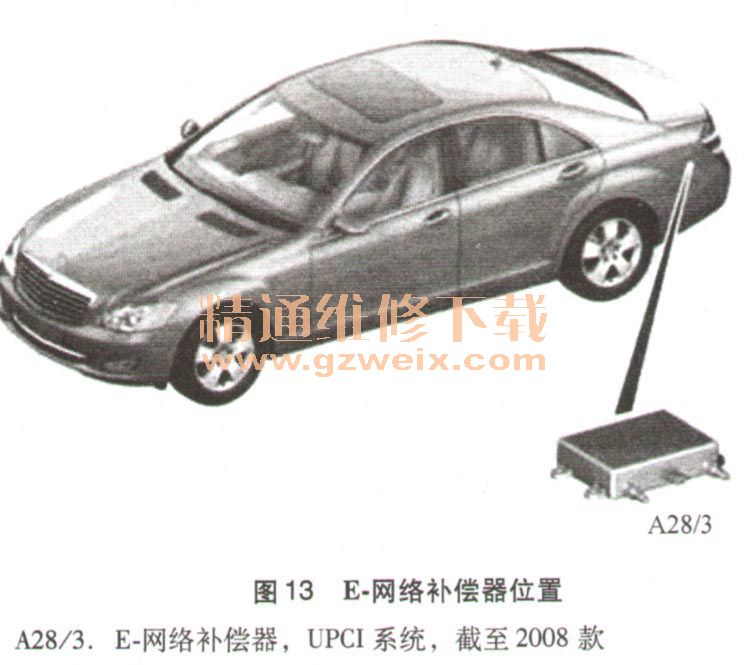

    E-网络补偿器位于左侧的后备箱的后部（图13、图14）。由于物理原因当使用便携式移动电话（A34/6）时天线线路中可能出现传输和接收损失（取决于网络供应商的波段）。E-网络补偿器可用于补偿这些损失。



    5.Telematic CAN连接分配器概述

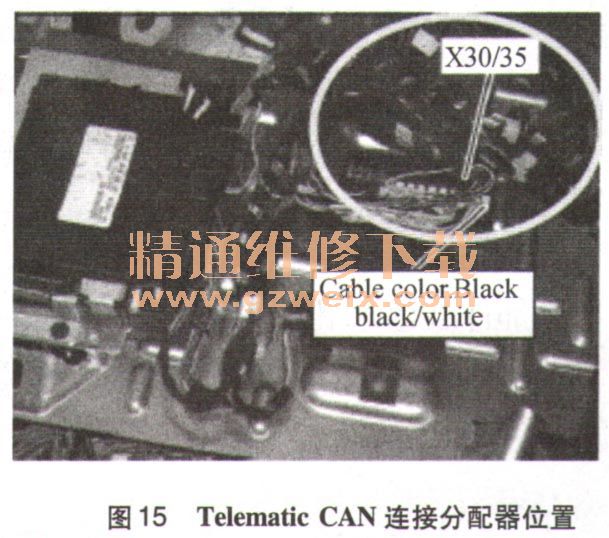

    Telematic CAN连接分配器X30/35位于右前脚坑下方的电器安装板上（图15）。

    娱乐通信CAN连接分配器X30/35连接以下部件：
    ．A40/3  COMAND控制模块
    ．A40/5左后显示屏
    ·A40/6右后显示屏
    ·A40/9前部中央操作单元
    ．A40/8  COMAND中间显示屏
    ·N22/4后部空调系统操作单元
    ·N66/3后部音频／视频控制模块
    ·N72/2后部控制面板
