（4）电视信号接收器部件说明。

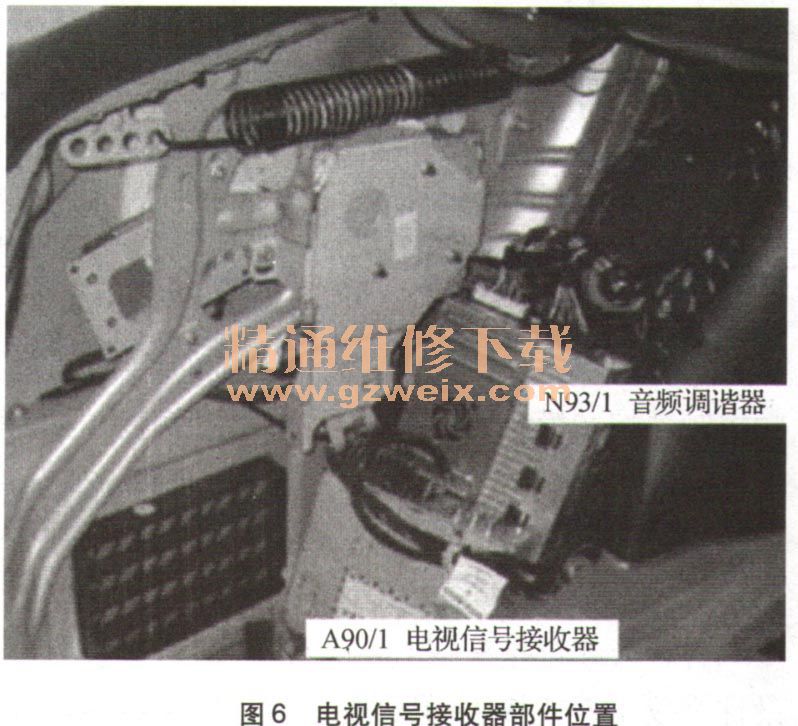

    组合式电视信号接收器A90/1位于后备箱中左侧镶板后面壁上的托架上（图6）。A90/1用于各国家近地模拟和数字电视台的移动电视接收。A90/1由下列部件组成：4重天线分集分为视频和音频信号、用于音频／视频接收的3个接收模块、多标准接收器、多标准信号处理、4个天线输入单元。A90/1通过COMAND控制模块A40/3控制，并且在配备后排娱乐系统的车上还可以通过音频／视频控制器控制模块（N66/3）额外操作和控制。A90/1安装在MOST环上，既是MOST环组件又是Telematic CAN成员。此外A90/1还装备有与远程信息处理CAN相连的接口，可以向COMAND显示器A40/8发送视频信号。在带后排娱乐系统的车型上同样可以使得后排乘客在旅程中通过左后显示器（A40/5）和右后显示器（A40/6）观看电视图像。为此，电视和视频信号通过视频线路（Y/C连接）被发送至音频／视频控制器控制模块。

    （5）音频调谐器控制模块N93/1部件说明。
    N93/1音频调谐器控制模块位于后备箱左侧镶板后面的托架上。N93/1连接到媒体定向系统传输（MOST）并带两个收音机接收器，它同时代表了收音机部件和用于音频信号放大的基本版本。N93/1管理所有集成在车辆上的音频源，并处理它们的音频信号。下列部件和接口集成在音频调谐器控制模块中：
      ·用于无线电信号接收的2个无线电接收器
      ·在DVD模式（音频或视频DVD）下用于处理音频信号的MPEG解码器
      ·MOST接口
    N93/1根据不同的国家版本接收不同频率范围（如超短波（FM）、中波（MW））的高频（HF）信号。这些高频信号通过高频线路直接从后车窗天线放大器模块（A2/12）发送至音频调谐器控制模块。并在此处理、放大该输入信号，然后通过音箱系统输出。N93/1具有自己的故障存储器。操作期间发生的所有故障都被存储在非易失性存储器。如果通过智能诊断仪发出一个请求，通过MOST将所有的诊断数据发送至COMAND控制模块（A40/3），该控制模块用作中央CAN的接口。请求的诊断数据通过中央CAN被发送至中央网关控制模块（N93），并被数据链路连接器X1 1/4从此处读取。
    （6）后部音频／视频控制器部件说明。

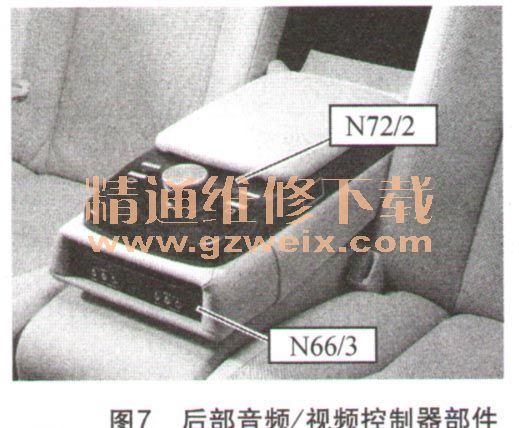

    N66/3音频／视频控制器控制模块位于后中央控制台中（图7）。N66/3允许后排乘客在旅程中使用所有连接在音频／视频控制器控制模块上的音频和视频源以及集成DVD驱动器而不受COMAND控制模块A40/3的限制。DVD驱动器集成在N66/3中。4个连接组可用于连接外部音频和视频源。N66/3装备有一个用于与COMAND控制模块通信的Telematic CAN接口。用户可以通过左后显示器（A40/5）、右后显示器（A40/6）的功能键操作音频／视频控制器控制模块，也可以通过RCP控制模块（N72/2）在中央操作音频／视频控制器控制模块。通过左后显示器或右后显示器显示带选择菜单的用户接口。可以同时使用不同的音频和视频源。连接到音频／视频控制器控制模块上的音频或视频源仅可以被该控制模块控制。只有向车辆的音箱系统的音频输出受COMAND控制模块的控制。通过音频／视频控制器控制模块和左后显示器或右后显示器之间的数字连接发送视频数据。但是电视组合信号接收器（模拟数字）（A90/1）和音频／视频控制器控制模块之间的视频信号通过视频线路（Y/C连接）发送。音频信号调谐器控制模块的模拟连接（N93/1）发送或通过耳机输出。
