剖析大众electric up!车型技术
来源:汽车与驾驶维修  作者:佚名  2016-01-28 09:45:17


    3.功率控制装2 (JX1)
    功率控制装置用于控制高压蓄电池 (AX2)到三相驱动电机总成(VX54)之间的能量流,同时也可以为12V车载电网蓄电池供电。该装置安装在发动机舱内的右前方。
    4.变速器(OCZ)

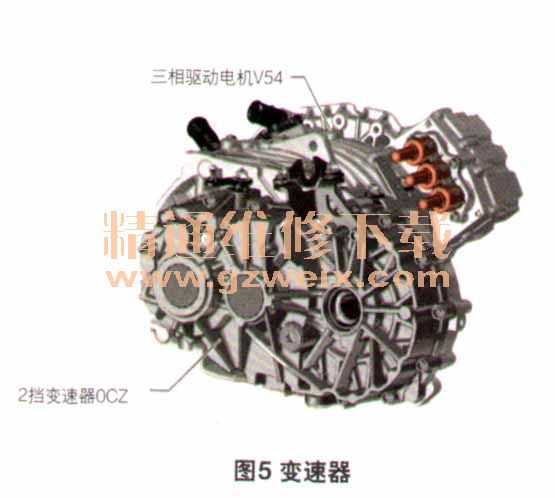

    e-up!配备了一个2挡变速器(图5),其2个挡位的传动比分别为1.577(主动齿轮26齿、从动齿轮41齿)和5.176(主动齿轮17齿、从动齿轮88齿)。该变速器的最大输入扭矩210 N·m,最大输入转速1.2万r/min,在整个转速范围内都能够保持低噪声。变速器的润滑油容量为0.7 L,含油在内的总重约16.3 kg。变速器和三相驱动电机总成(VX54)构成了一个整体。

    5.冷却系统

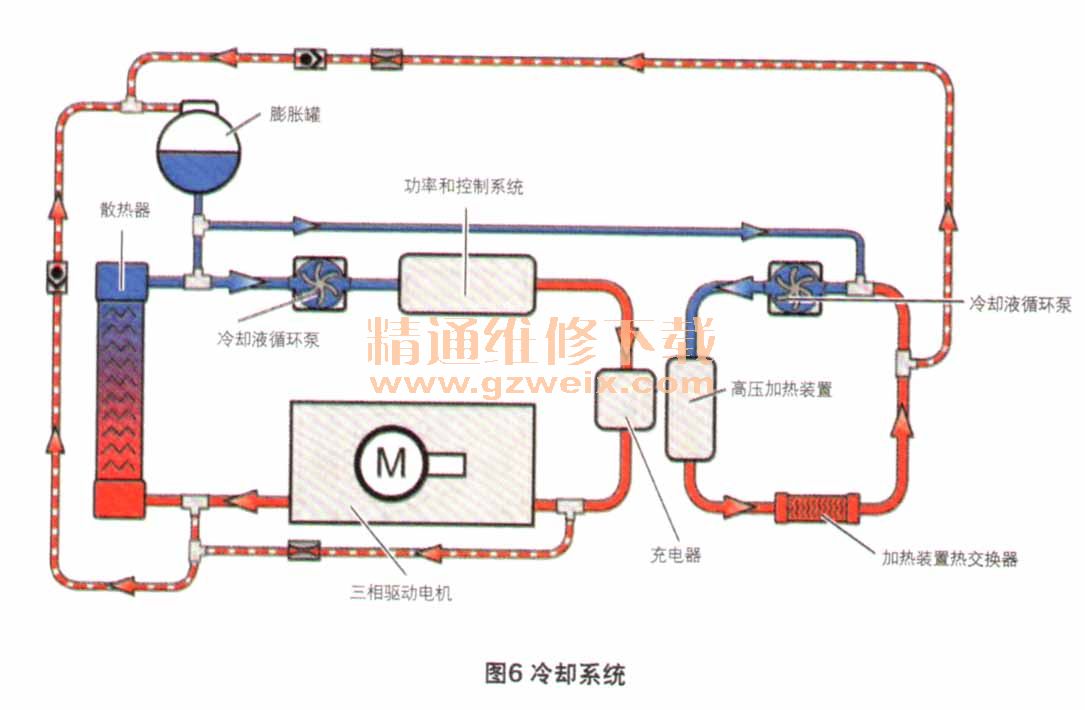

    冷却系统(图6)由发动机控制单元(J623)进行监控和调节,用来对三相驱动电机总成(VX54 )、高压蓄电池充电器(AX4 )及功率控制装置(JX1)进行冷却,防止过高的温度使敏感部件受损。冷却液的最高温度为65℃。

    6.充电方式
    e-up!车型配备了2种充电接口,因此可使用2种方式充电,即交流(AC)充电和直流(DC)充电。但实际上,充电时为高压蓄电池加载的都是直流电。如果使用交流电充电,系统会使用发动机舱内的高压蓄电池充电器(AX4 )将交流电转换为直流电,并且它会将充电功率限制在3.6 kW以下。如果使用直流电充电,则是通过高压蓄电池充电装置接口(U34)直接充电,最高功率可达50 kW。

上一页  [1] [2] [3] [4] [5]  下一页
