剖析大众electric up!车型技术
来源:汽车与驾驶维修  作者:佚名  2016-01-28 09:45:17

    四、空调系统

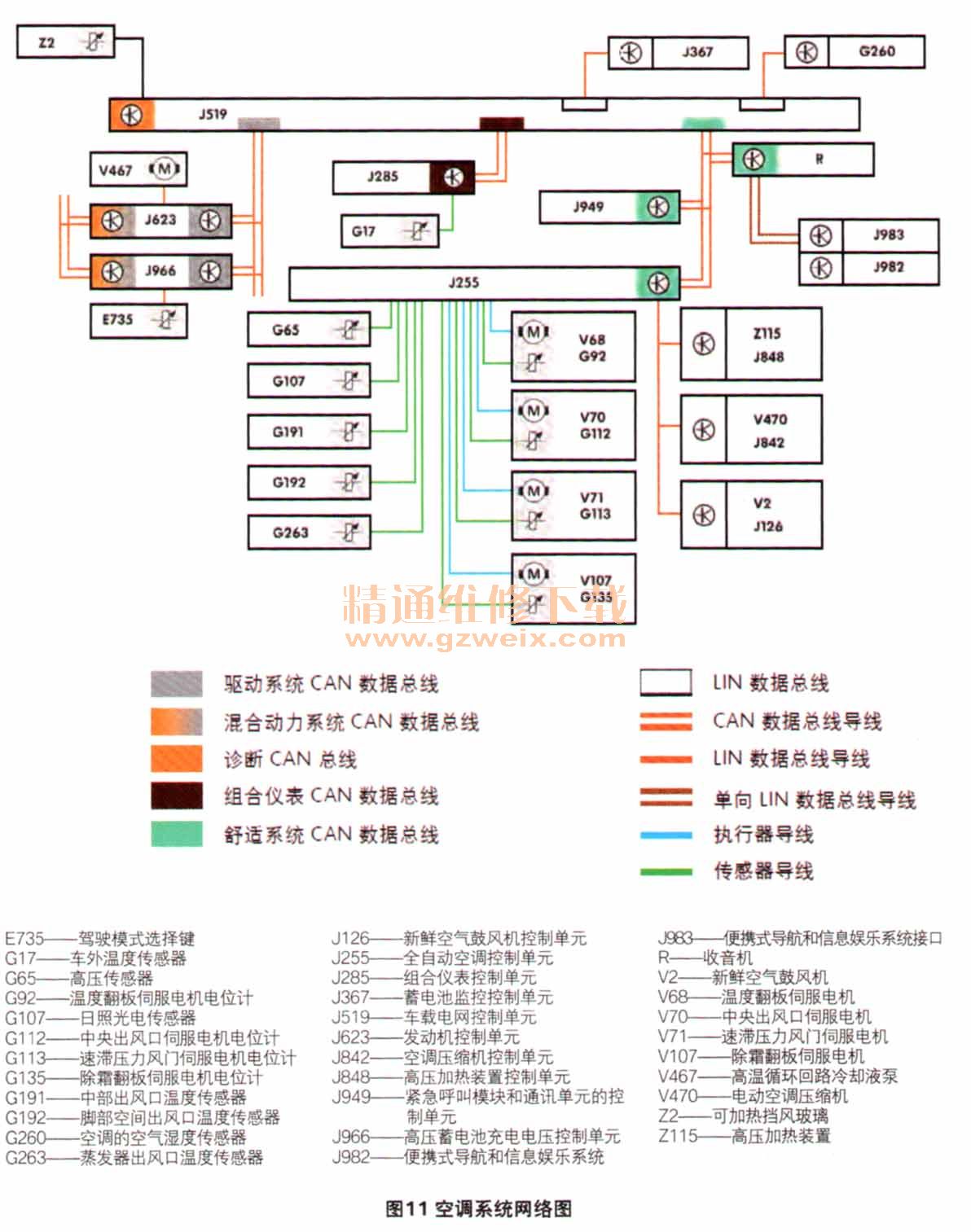

    纯电动汽车的空调系统结构与传统的内燃机有很大不同,以e-up!车型为例,其空调系统的主要部件包括电动空调压缩机(V470)、高压加热装置(Zl15)和空调操作元件(EX21)。其控制网络图如图11。

    1.电动空调压缩机(V470)

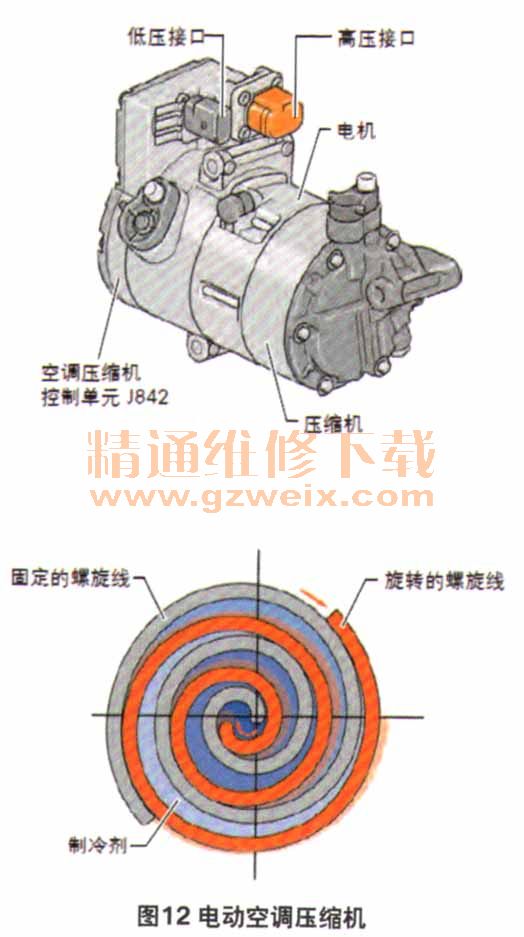

    由于没有燃油发动机为压缩机提供动力,所以e-up!采用了电动空调压缩机(图12)。它安装在电驱动装置的右前方,额定电压374 V,转速800~8 600 r/min,功率消耗3.6 kW,工作温度-10~120℃,质量6 kg,使用LIN总线与空调控制单元J255通信。该压缩机采用了涡旋式结构设计,压缩机由相互啮合的一条固定螺旋线和一条旋转螺旋线构成。旋转的螺旋线通过电机的偏心轮驱动并以圆形轨迹转动。通过这一偏心运动,螺旋线形成多个逐渐变小的腔室,制冷剂R134a在这些腔室中被压缩。

    2.高压加热装盖(Z115)

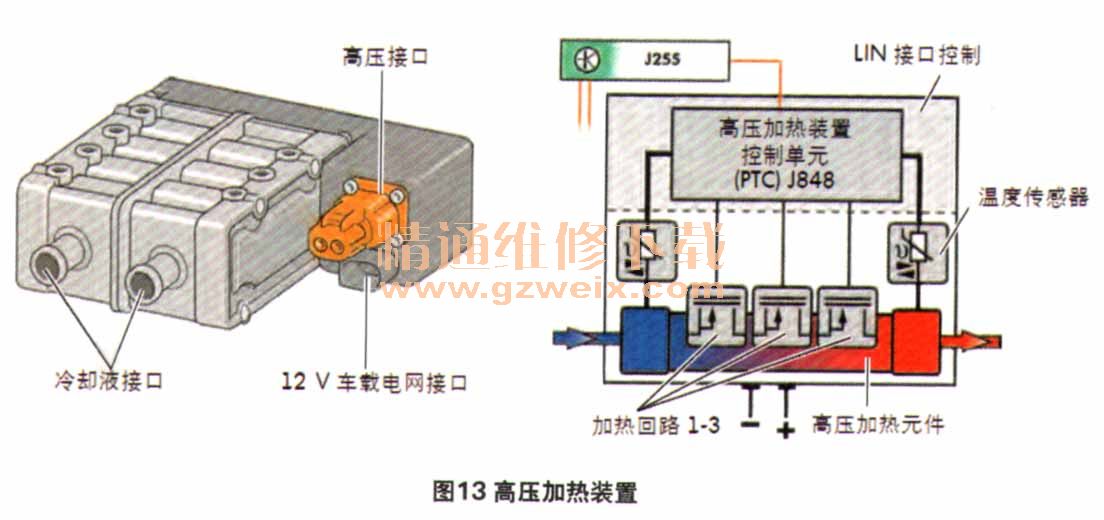

    同样因为没有燃油发动机提供废热的缘故,所以e-up!的暖风系统使用高压加热装置(图13)来加热回路中的冷却液。该装置的功率为5.5 kW、输入电压180~374 V、最大输入电流30 A,通过一条高压线与高压电源相连,12V接口则用来与空调控制单元J255进行通讯。

    空调控制单元J255通过LIN总线对高压加热装置进行控制,可在0-100%的范围内提供所需热功率。冷却液的输入和输出口各有一个温度传感器进行测量。高压加热装置Zl15具有3个加热回路,加热回路1和2通过脉宽调制信号(PWM)控制,加热回路3根据设置的挡位完全打开或关闭。
    3.可加热的档风玻璃(Z2)

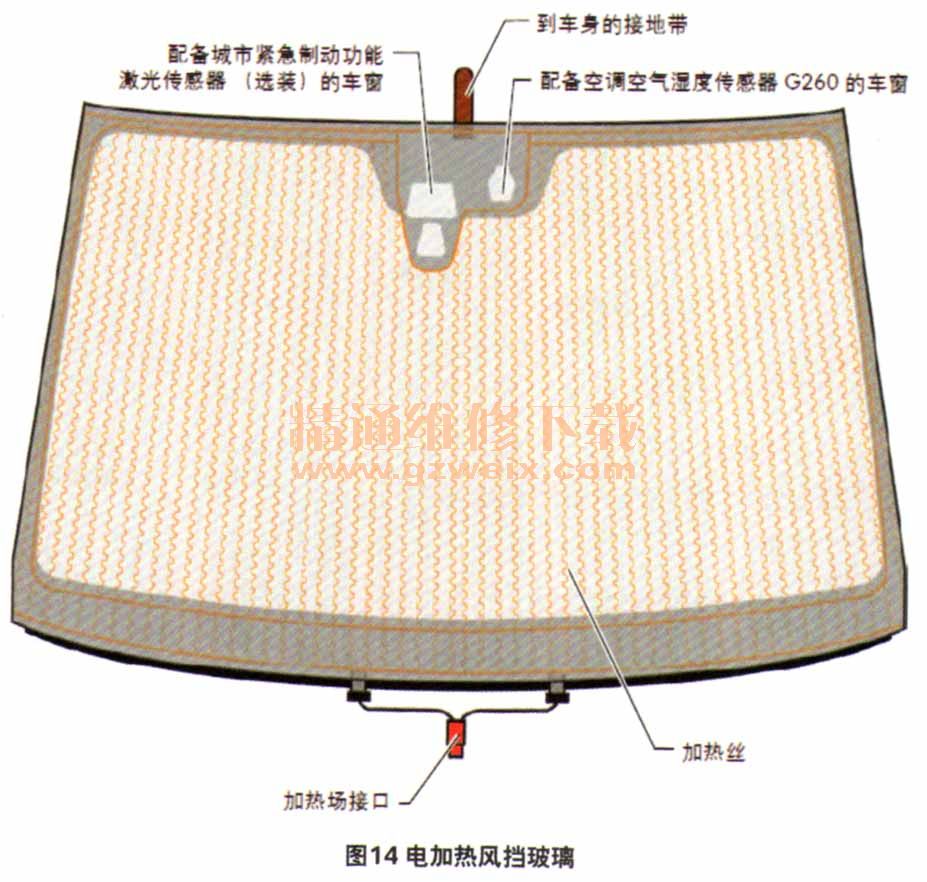

    e-up!装配有可加热的挡风玻璃(图14),加热丝的矩形分布可保证整个玻璃表面不会出现雾化。有2种方式可以启动挡风玻璃加热装置:通过加热开关E180手动启动,或者通过空调控制单元J255自动控制。挡风玻璃四周没有密封条,而是粘接到框架上。如果带有滑动天窗,则框架的上部区域为唇形结构。搭铁带通过螺栓安装在车内照明灯下方的车身搭铁点上。
