宝马车系编程系统系统详解

来源：汽车维修技师作者：佚名 2016-08-16 15:48:31

    二、ISTA/P主要功能
    BMW、MINI和Rolls-Royce品牌的ISTA/P操作界面相同，为了区分品牌，根据各自代理商的权限使用不同的颜色标记激活的对象，标记的对象在屏幕上以各自的品牌颜色高亮显示，此外，将根据权限在起始屏的头部位置以文本形式输出品牌标志。
    1．屏幕结构

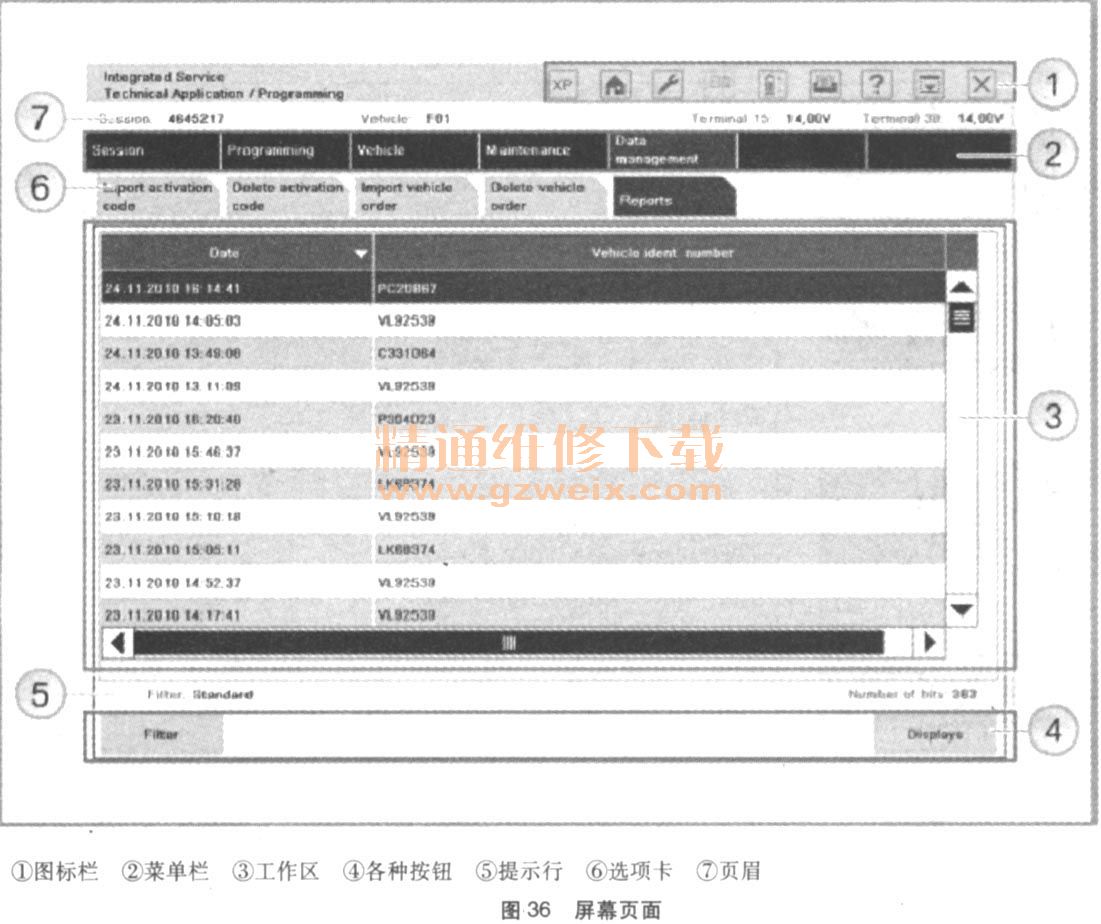

    菜单“编程”、选项卡“编辑控制单元”中的图像以图例的形式显示典型屏幕视图的结构。如图36所示。①图标栏在所有屏幕视图内可见；②菜单栏，在菜单之间切换。只有在识别出车辆后，才可以选择菜单“编程”、“车辆”和“保养”；③工作区在此显示选项和信息，通过点击列的栏标题可以对选择清单进行升序或降序排列，排序通过指向上或向下的白色三角符号显示，在此以“日期”排序。④操作行此处根据工作区显示各种按钮；⑤提示行工作范围的下半部分可包含一个带有附加说明的提示行；⑥选项卡在此根据所选菜单显示不同的选项卡；⑦页眉在页眉中显示被识别的车辆的底盘号码和基本特性。只有已通过读取底盘号码识别出车辆时，才会显示底盘号码。

    2．图标栏和电压显示
    在对话过程中，通过图标栏中的图标也可以直接选择功能和操作，在图标栏的下方显示所连接车辆的电压。如图37所示。①切换至“专家模式”；②切换至菜单“对话”（创建新的对话），（ISTA/P启始屏）如果在背景中正在进行对话时低于最低电压，则图标闪烁；③切换到菜单“管理程序”；④切换到“连接管理器”显示经销商数据和ISTA/ P版本；⑤以百分比形式显示蓄电池充电状态（仅对于ISID） ;⑥打印ISTA/P中当前所显示页面的帮助；⑧最小化应用程序；⑨关闭对话／应用（在弹出窗口中的选择）；⑩总线端K1. 30电压值（V）;⑧总线端Kl. 15电压值（V）。如图37所示。

    3．主要功能
    ISTA/P中的功能可以通过特定的路径到达，在各个菜单中有不同的选项，可以执行不同的功能，如表3所示。

    4. ISTA/P的相关情况
    ISTA/P编程系统是ISPI相关信息的一个应用程序，通过ISTA/P可以处理BMWG、roup车辆的所有可设码、可编程和需要许可的控制单元。只有下列情况中才允许进行车辆编程／设码：
    ◇ISTA车间系统的测试模块指示这项活动
    ◇BMW方面说明的有关故障排除的许可措施
    ◇存在改装或加装
    ◇在技术措施框架内
    ◇必须更换控制单元
    ISTA/P网络由多个通过局域网络彼此通信的系统组件（例如ISIS、ISSS、ISPS和ICOM）组成，完整版的ISTA/P通过数据记录载体（DVD）安装在ISIS上。在线更新（例如ISTA/P）通过ISIS借助JETstream下载。ISIS将ISTA/P应用程序传输和安装在ISTA/P服务器（ISSS和ISPS）上，ISIS是网络中的服务器，利用该服务器可以调出有关在线服务（例如SWT在线）的数据。WSM（车间系统管理）用于管理ISIS的行政任务，ISPS和ISIS位于一个可上锁的壳体中，分别在一个单独的插口槽中。ISPS是作为ISTA/P服务器使用的硬件，用于车辆处理（车辆编程／设码）的ISTA/P应用程序安装在ISPS或ISTA/P服务器上。ISSS是作为ISTA/P服务器使用的硬件，根据需要ISSS装备了屏幕、键盘和鼠标，用于车辆处理（车辆编程／设码）的ISTA/P应用程序安装在ISSS或ISTA/P服务器上。ISID是带集成式显示屏的移动终端设备，可以用于操作ISTA/P、ICOM连接在车辆上，通过连接管理器与网络连接，车辆处理时（车辆编程／设码）ICOM作为车辆接口使用。
    ISTA/P客户端用做远程控制ISTA/P服务器（ISSS或ISPS）的图形用户界面，并因此使用ISTA/P进行车辆处理（车辆编程／设码）。在跳转人口中设有用于调用ISTA/P客户端用户界面的按钮，安装完ISTA/P客户端后会在手提电脑或计算机的桌面上保存一个屏幕图标，该屏图标用于调用ISTA/P客户端用户界面。

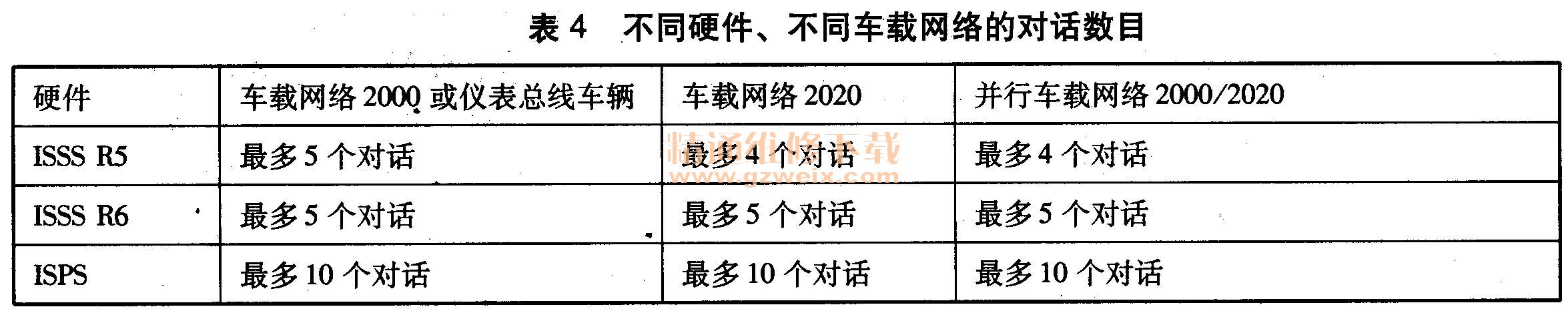

    同时可以进行的对话（如表4所示）：

    当前使用编程系统ISTA/P服务器（ISSS或ISPS）可以同时编程的车辆数量取决于使用的硬件，从ISTA/P版本P2. 46. 4起不再支持硬件ISSS R2/R3/R4。改装修理厂个人计算机的硬件ISSS R2/R3/R4及其操作系统（例如Windows XP）并安装ISTA/P客户端（从ISPI版本3.0.0起可用），改装修理厂个人计算机上的ISSSR2/R3/R4前必须在车间系统管理（WSM-）中撤销硬件的注册。
