以下操作会在MMI显示屏上激活周围环境摄像头的显示：
    ·挂上倒挡
    ·按压驻车辅助系统按键
    以下操作会关闭周围环境摄像头的显示：
    ·车辆前进速度超过了10krn/h
    ·再次按压驻车辅助系统按键
    ·关闭了点火开关

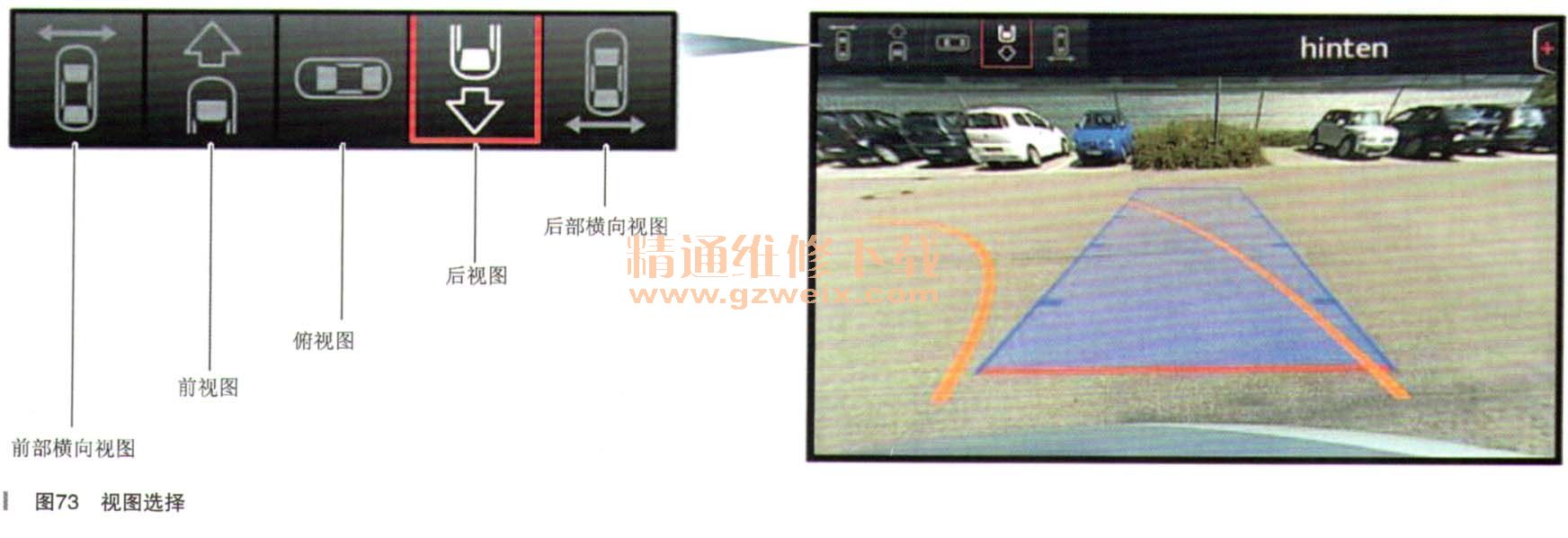

    驾驶员可以通过MMI上的旋／片按钮来选择所需的视图。具体的在MMI显示屏边缘处可选择内容，如图73所示。

    5．车上功能的执行

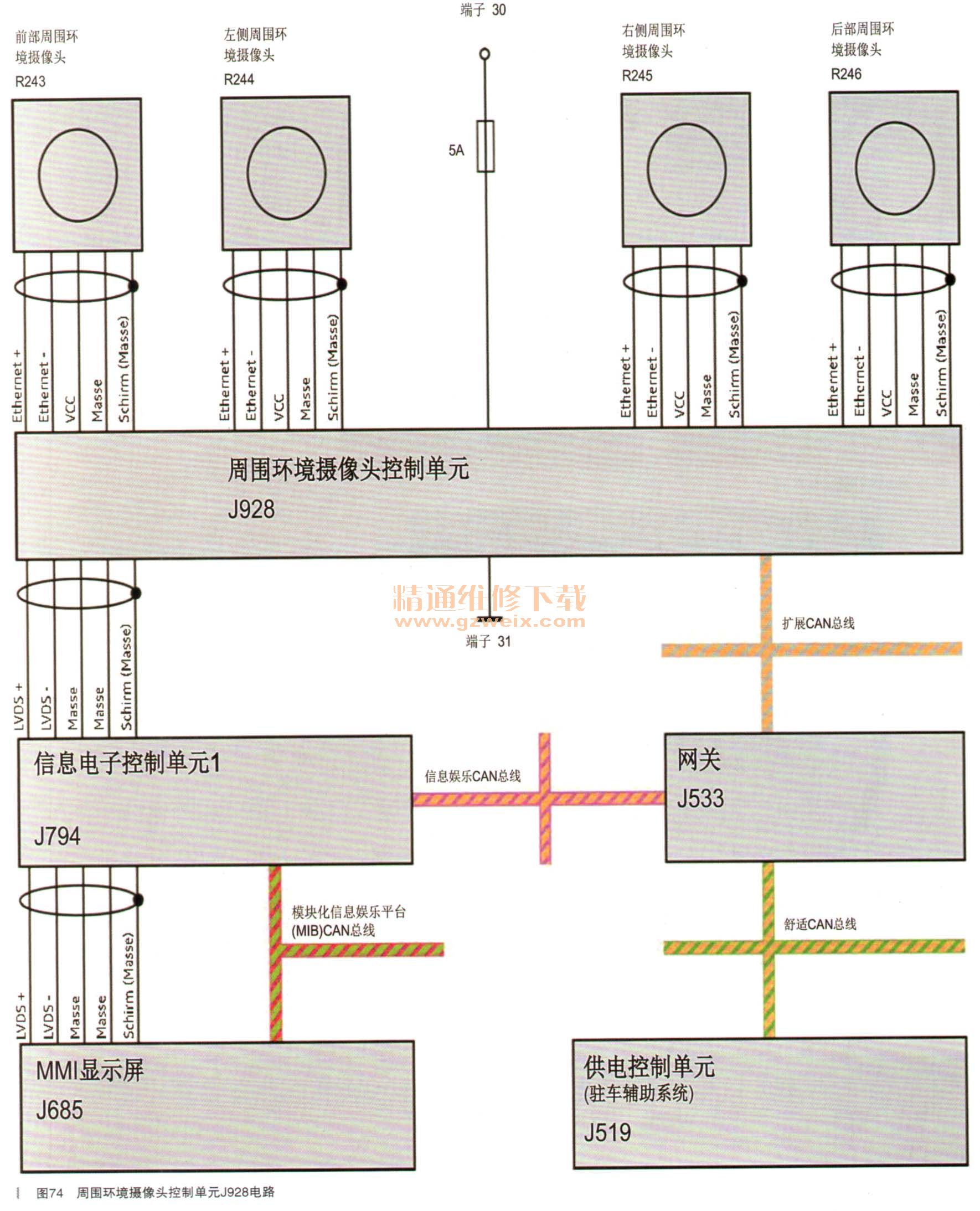

    4个周围环境摄像头R243-R246的图像，经屏蔽保护的以太网连接传至周围环境摄像头控制单元J928}J928通过屏蔽保护的LVDS-连接将所需图像传至信息电子控制单元J794, J794再通过屏蔽保护的LVDS-连接将图像传至MMI显示屏J685，如图74所示。

      6.校准工具VAS6350和VAS721001
      目前，奥迪车上有两种不同代的周围环土竟摄像头。第一代周围环境摄像头用于奥迪Q7（车型4M）之前的车上；奥迪Q7（车型4M）上使用的是第二代周围环境摄像头。奥迪A4（车型8W）使用的也是第二代周围环境摄像头。
      要想校准周围环境摄像头，就需要使用2种不同的专用工具了（具体看使用的是哪一代摄像头了）：
      ·第一代摄像头：专用工具VAS6350和VAS6350/6
      ·第二代摄像头：专用工具VAS721 001
      第二代周围环境摄像头的校准：
      要想校准第二代周围环境摄像头，需要将所谓的校准垫（VAS 721 001 ）在车辆侧面展开。两个校准垫是相同的。随后按车辆维修手册中的规定摆正校准垫。之后在诊断仪仁启动校准程序。程序几秒钟即可完成这个校准过程。
    两个校准垫的每一个都是约8m长。由于这个长度以及校准垫的摆正，每个校准垫能同时被3个周围环境摄像头看到。根据具体是车的哪一侧，这3个摄像头会是左或右侧摄像头和前、后两个摄像头。因此，在摆正了两个校准垫后，就可以同时把4个摄像头一次就校准了。
    第一代周围环境摄像头的校准：
    要想校准第一代周围环境摄像头，每个摄像头都得单独校准。这就是说，每个摄像头都得重新摆正一次校准工具。这种方式明显要多费时间了。校准第一代周围环境摄像头，只能使用专用工具VAS6350和VAS 6350/6。
