详解车辆电控系统故障诊断基础
来源:本站整理  作者:佚名  2017-05-04 08:43:02



   (十一)故障树诊断法
    故障树诊断法(故障树分析法)在汽车故障诊断中的应用:
    1)故障树分析法是由故障症状、故障原因的层级关系,确定从顶端到中间、再到底端事件的全部事件的一种列表。
    在故障树中,首先要分析的系统故障事件称顶端事件,在汽车故障中顶端事件是指最初故障症状。其次,把不能再分开的基本事件称底端事件,在汽车故障中底端是指最小故障点。
最后,把其他事件称中间事件。故障树是由第一层顶端事件、多层中间事件、最后一层底端事件构成。注意:故障树中的底端事件不是最终故障原因,而仅仅是最小故障点,如图8-3所示。

    2)故障树是由故障症状与故障原因之间的逻辑关系,连接事件与事件之间的逻辑图。

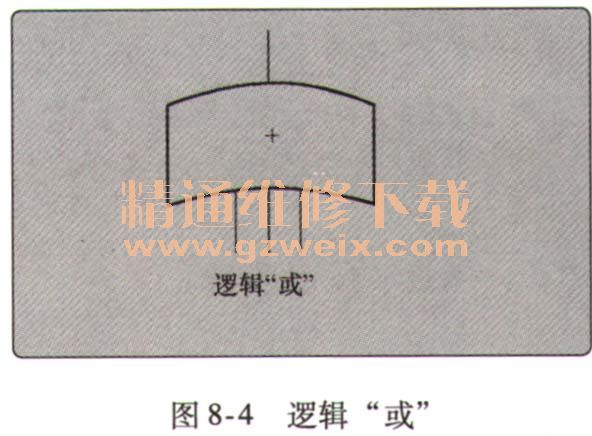

    故障树是根据故障症状与故障原因间的逻辑关系建立起来的,首先将顶端事件用矩形符号表示,底端事件用圆形符号表示绘制成如图8-3的形式。然后再确定各层事件的逻辑关系,主要由“与”和“或”两种组成,并将各层事件用逻辑符号连接起来。逻辑“或”用图8-4所示的符号表示。

    “或”表示低一层事件发生时,上一层事件就会发生。事件间的“或”关系是汽车故障中最常见的逻辑关系。例如:各气缸没有点火和各气缸没有喷油这两个事件中,只要有一个发生,发动机就不能起动。其逻辑关系如图8-5所示。

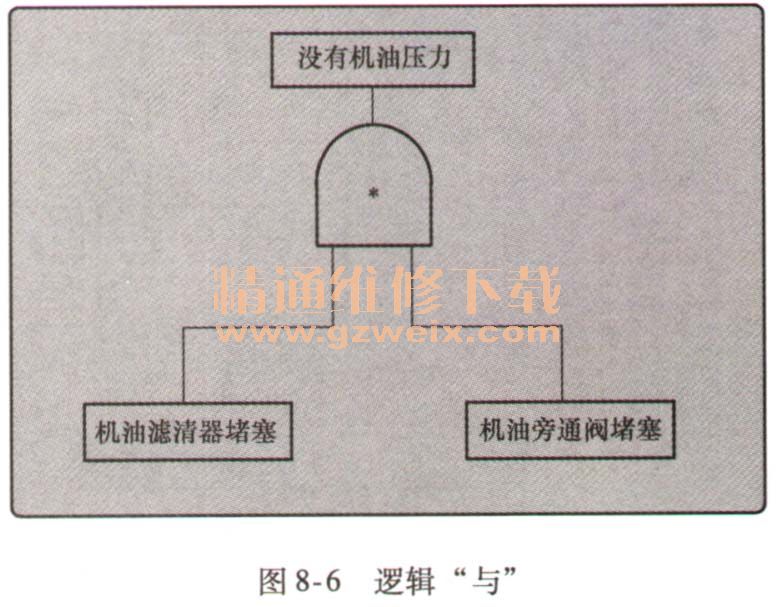

    “与”表示低一层的所有事件都发生时,上一层的事件才发生。例如:机油滤清器堵塞和旁通阀堵塞这两个事件中。必须是同时发生才会导致机油压力完全没有。其逻辑关系图如图8-6所示。

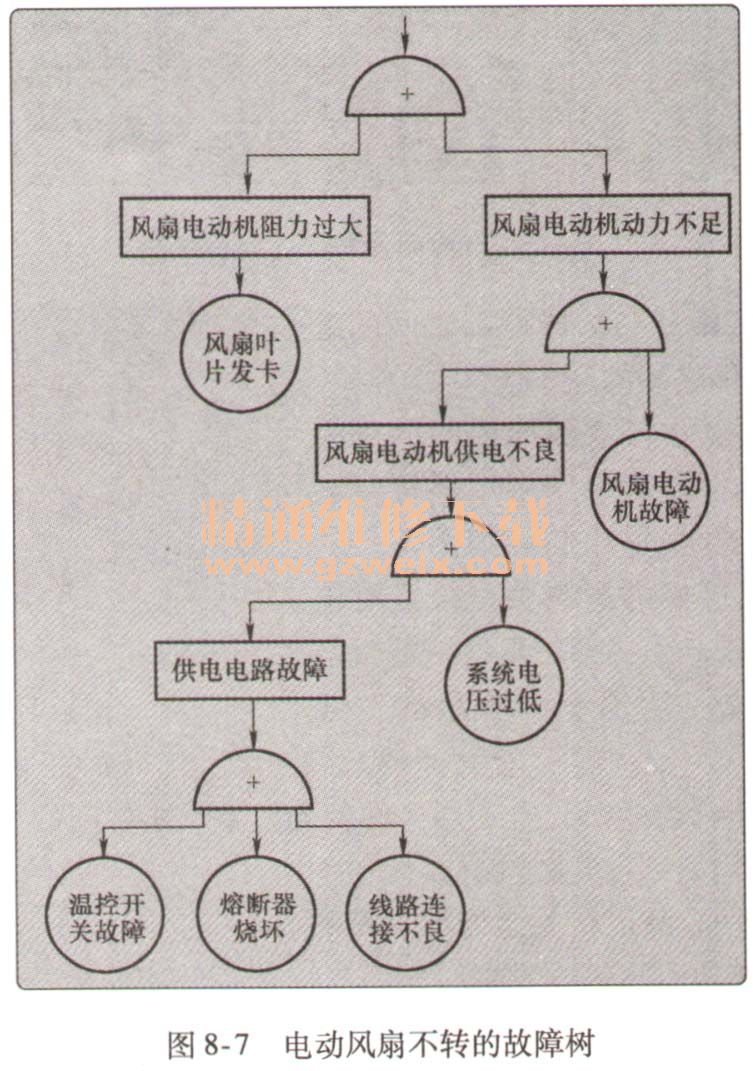

    3)对故障树进行定性分析。对故障树定性分析的主要目的是找出导致事件发生的全部可能,也就是导致故障症状发生的所有原因。弄清发生某种故障到底有多少种可能性。故障树分析法在汽车故障中上实际运用主要体现在汽车制造厂家提供的维修手册中的故障诊断指导表格和流程图,即故障诊断原因对照表和故障诊断流程图,前者是故障树的直接应用,后者是故障树的延伸应用。例如电动风扇不转的故障树如图8-7所示。电动风扇不转的诊断流程如图8-8所示。
