剖析2016年玛萨拉蒂Levante新技术(九)
来源:汽车维修技师  作者:佚名  2017-08-16 10:47:59



      (3)局域CAN总线
    局域CAN总线仅连接有限的几个模块,出于安全险及冗余的原因或是传输与车辆的其余电子模块无关数据。请谨记有关Levante的局域CAN总线的以下几点:
    ·局域CAN总线直接连接到电子模块,并不需要使用星死牙舀头
    ·已断开用于音频和远程信息处理(CAN-A/T)的局域CAN总线。在M156-7车型上连接到CAN-A/T的模块,在Levante上将直接连接到CAN-I总线
    ·添加了在两个ADAS模块(DASM与HALF)之间的局域CAN总线,以便在两者之间进行协调
    ·柴油ECM使用局域CAN总线来管理SCR系统,现已应用在MY 16Qmttroporte和Ghibh柴油车型上
    ·同时保留了在变速器和选挡杆之间的局域CAN总线(TCM和ESM),在CAN-C发生故障时,作为备用使用。
      2.其他通信线路
      (1)LIN与K线
    与CAN相比,LIN(局域互联网络)与K线成本更低,更简单(单线,直接连接),但速度更J漫(1020Kbit/s)。LIN用于连接有限数量的模块(通常为两个)以创建小型子网络,这些子网络提供与模块(从属)的通信,这些模块功能无须在CAN总线上进行持续的数据交换。与从属模块的诊断通信,将始终通过CAN,将子网络主模块(总是连接到CAN总线的模块)作为网关执行。CSG模块是一个明显的例外,它不从属于其他模块,但是通过DLC使用其K线创建了与诊断设备的直接连接。
    IVIN与车辆配置数据
    车辆识别与车辆配置数据的管理相对于M156-7车型未做改动。ECM作为VIN主模块工作,而车辆配置数据则存储于BCM中(在RFH巾存有备份)。

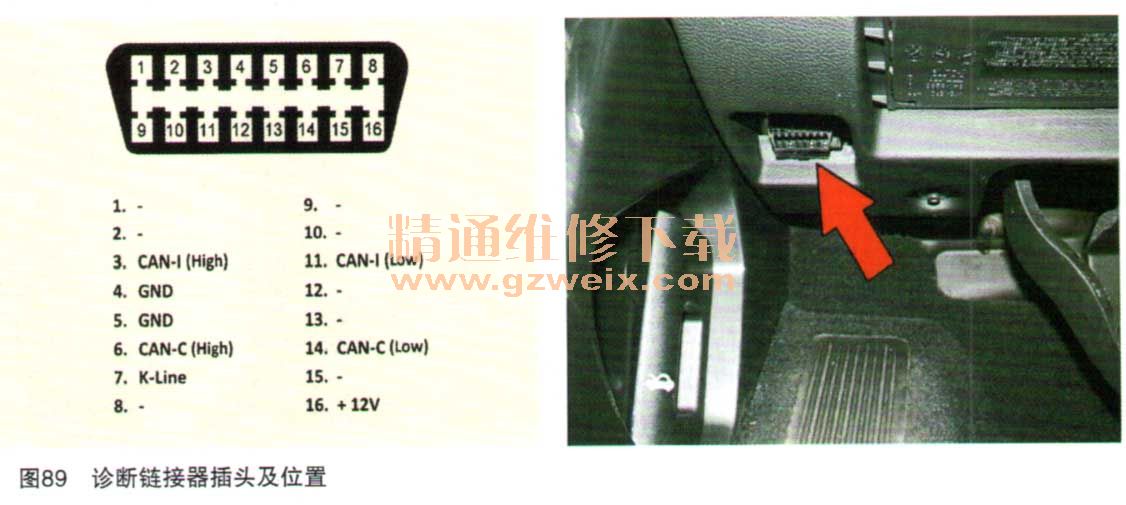

    4.诊断链接器插头(如图89所示)

    Levante是首款不再兼容上一Maserati Diagnosi平台的车型。所有电子诊断操作必须使用新的Maserati DiagnosiEvo诊断工具执行。用于车辆与诊断计算机之间无线通信的NIDVCI依然不变,并且仅需要一次快速的固件更新。VCI必须连接到车辆的DLC,采用与在M156-7车型上已经用过的相同接头(p/n900028156)。

上一页  [1] [2] [3] [4] [5]  下一页
