2．环形天线
（1）概述。环形天线用于信号收发器芯片（识别传感器内）和便捷进入及启动系统（CAS）或前部车身电子模块（FEM）或车身域控制器（BDC）之间的通信。条件不利时无法找到车厢内部的识别传感器。在这种情况下，便捷进人及启动系统（CAS）或前部车身电子模块（FEM）或车身域控制器（BDC）带来组合仪表中的一条检查控制信息。根据相应的信息，必须在转向柱标记处停止识别传感器。因此在成功识别后，便捷进人及启动系统（CAS）或前部车身电子模块（FEM）或车身域控制器（BDC）给予启动许可。
识别传感器在标记出停止后的10s内按下启动／停止按钮。操纵制动踏板杆（自动变速箱）或离合器踏板（手动变速箱）后发动机启动。
（2）功能描述。感应进行信号收发器芯片和便捷进人及启动系统（CAS）或前部车身电子模块（FEM）或车身域控制器（BDC）之间的通信。通过环形天线传递电磁场。如果信号收发器芯片位于环形天线的感知范围内，则信号通过电磁场发送。信号收发器芯片将通过感应被激活，随后与便捷进人及启动系统（CAS）或前部车身电子模块（FEM）或车身域控制器（BDC）进行通信。

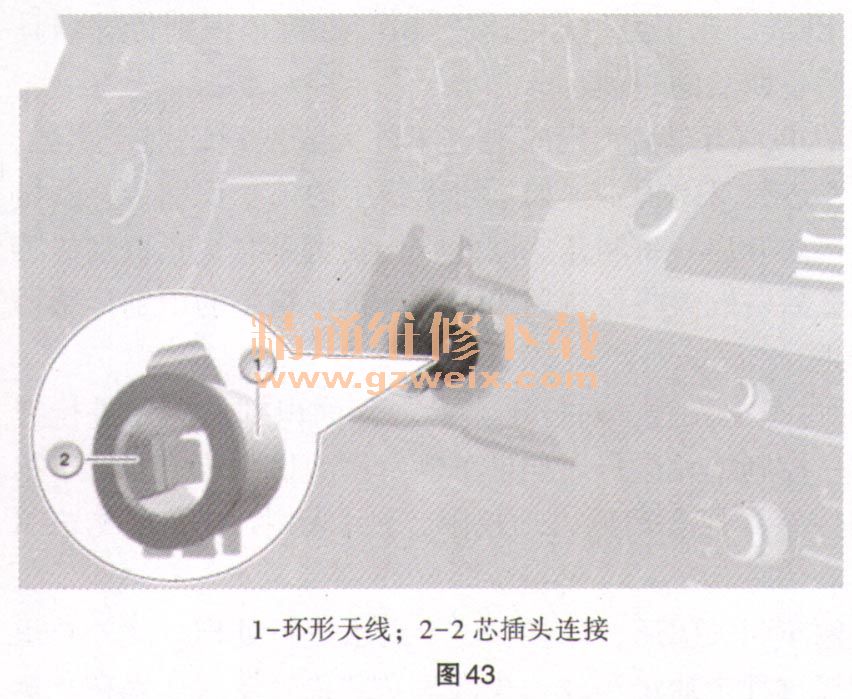

图43以F01为例显示环形天线。

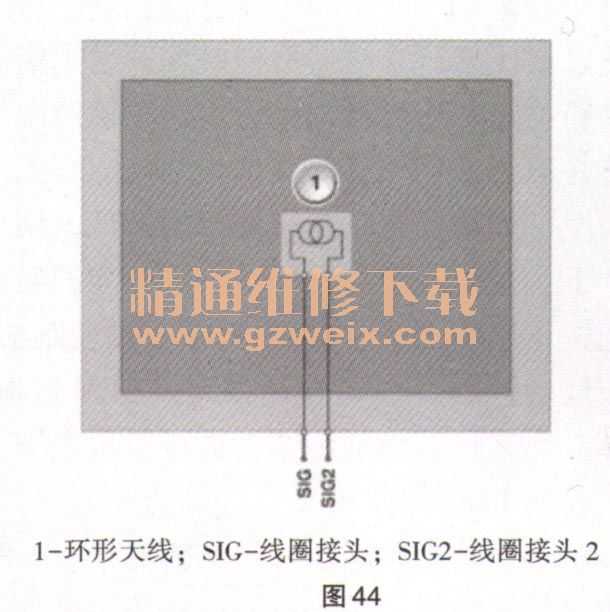

（3）结构及内连接。环形天线通过2芯插头连接与便捷进人及启动系统（CAS）或前部车身模块（FEM）或车身域控制器（BDC）相连，图44所示。

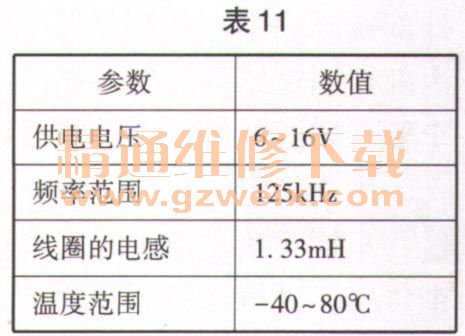

（4）信号曲线及标准值。环形天线的标准值见表11。
（5）诊断提示。环形天线失灵时，预计将出现以下情况：便捷进人及启动系统（CAS）、前部车身电子模块（FEM）或车身域控制器（BDC）内的故障记录；组合仪表上出现检查控制信息。
