    5．抗干扰滤波器
    （1）概述。抗干扰滤波器可抑制在控制附加制动信号灯时产生的干扰脉冲。该抗干扰滤波器滤除附加制动信号灯导线对后窗天线的干扰。

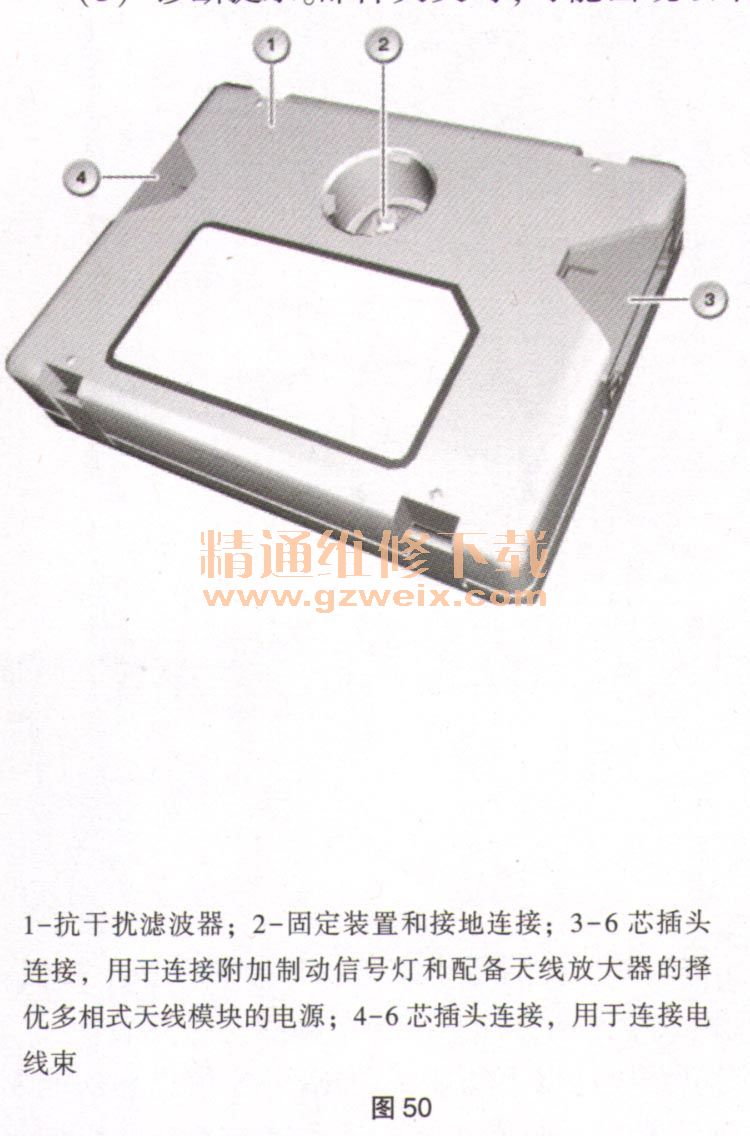

    （2）功能描述。此抗干扰滤波器安装在附加制动信号灯的正极导线和接地线中。通过按脉冲宽度调制的信号（PWM信号）控制附加制动信号灯。该控制方式可能导致高频故障。抗干扰滤波器中的滤波器电路可有效抑制干扰脉冲，图50所示。

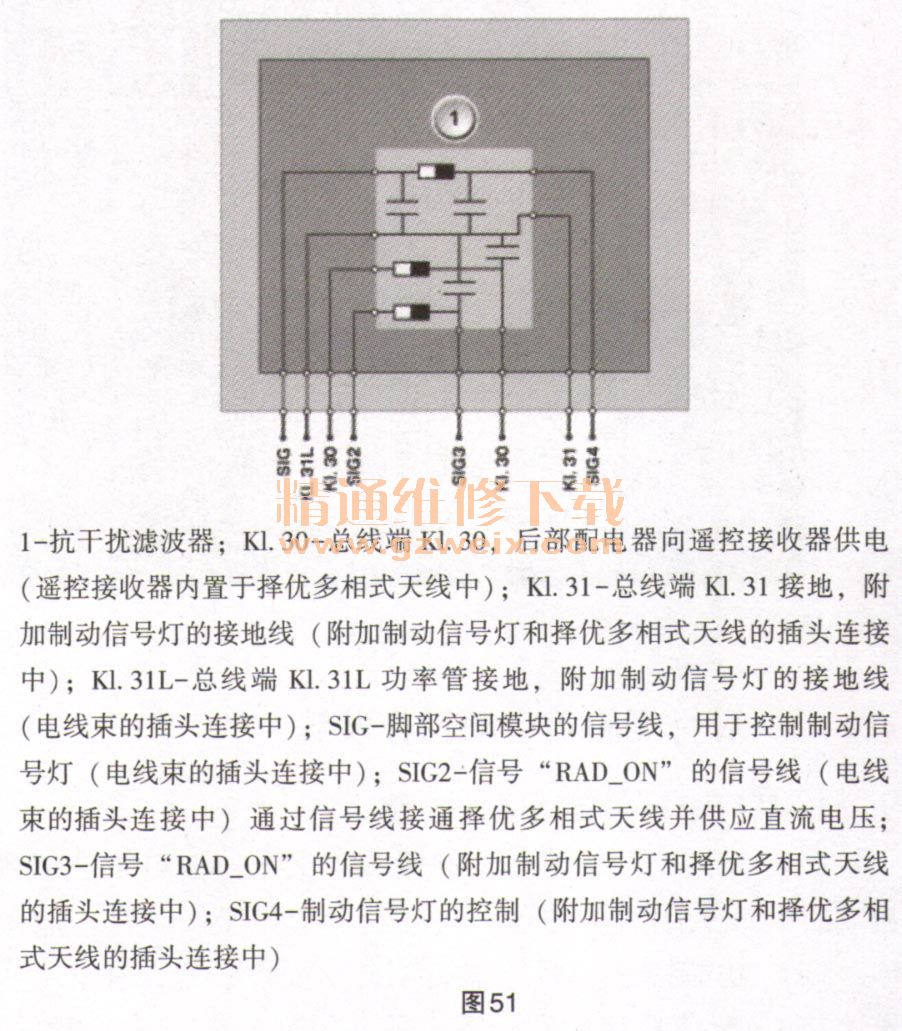

（3）结构及内部连接。抗干扰滤波器通过一个6芯插头连接与电线束相连。抗干扰滤波器通过一个6芯插头连接与附加制动信号灯和择优多相式天线相连，图51所示。

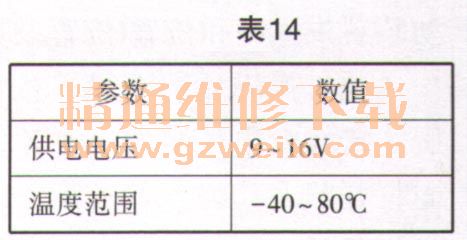

    （4）标准值。抗干扰滤波器标准值见表14。

   （5）诊断提示。部件失灵时，可能出现以下情况。断路导致失灵：附加制动信号灯失灵；择优多相式天线和遥控接收器失灵；遥控接收器内置于择优多相式天线中。如果制动时接收
效果弱化，可能导致抗干扰滤波器故障。
   （6）部件的功能检查。无法通过诊断系统对抗干扰滤波器进行功能检查。
