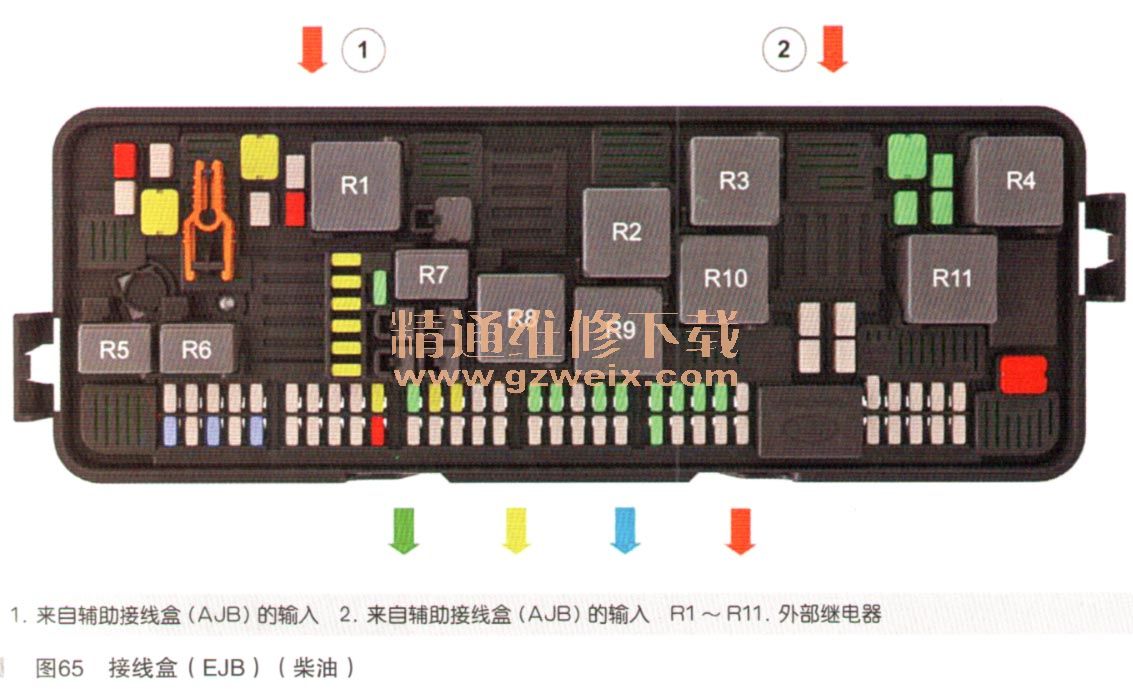

（3）柴油发动机舱接线盒（EJB）（如图65所示）

    注意：EJB位于发动机舱的左后侧。
    EJB具有四种电源输出：
    ·红色：电源输出从蓄电池获取永久供电
    ·黄色：保险丝通过内部继电器（印刷电路板）输出获取供电
    ·绿色：保险丝通过外部继电器输出获取供电
    ·蓝色：这些保险丝通过内部点火开关继电器获取供电
    注意！白色：在开发时（2017年款），未使用这些保险丝。
      （4）汽油发动机舱接线盒（EJB）（如图66所示）

    注意：EJB位于发动机舱的左后侧。
    EJB具有四种电源输出：
     ·红色：电源输出从蓄电池获取永久供电
    ·黄色：保险丝通过内部继电器（印刷电路板）输出获取供电
      ·绿色：保险丝通过外部继电器输出获取供电
      ·蓝色：这些保险丝通过内部点火开关继电器获取供电。
      注意！白色：在开发时（2017年款），未使用这些保险丝。
      总结：
    ·电源供电通过BJB和AJB分为一系列高电流电路
       ·接线盒包含了大型保险丝，以便在发生短路时单独隔离电路
       ·这些接线盒向后部、乘客和发动机接线盒提供电源
      ·这些接线盒可进一步将电源供电分为各个受保险丝保护的电路
      ·电源输出的类型分为永久型和继电器切换型。
