一、带有控制器(CON)和后座区控制器(FCON)的触控盒(TBX)
1.概述
在具有非阿拉伯字符集的市场中,引入了字符识别功能。为此在控制器(CON)和后座区控制器(FCON)上安装有触摸板。例如,字符识别可以用于方便地输入导航目标。针对字符识别安装了单独控制单元、触控盒(TBX)。晚些时候将会将该技术应用于其他车辆功能。具有触摸板的控制器组合主机后可以用于选择大量车辆功能的配置。
2.部件简短描述

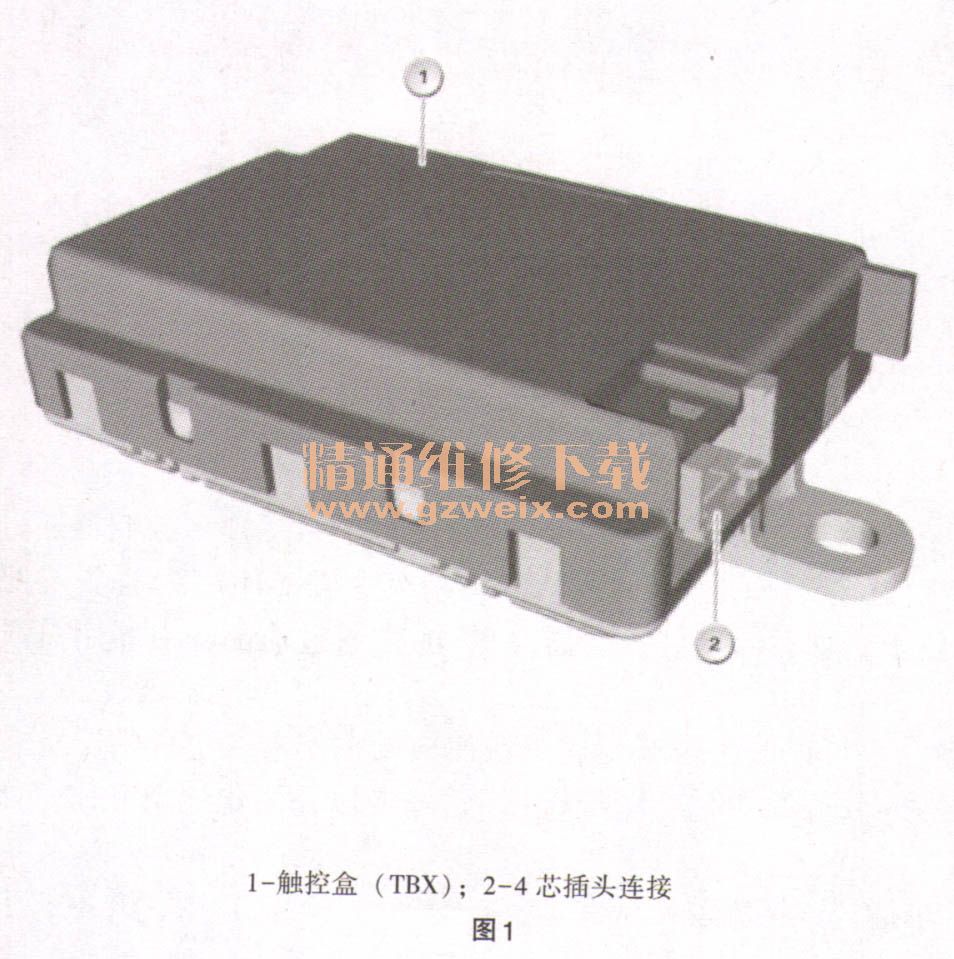

(1)触控盒(TBX)。触控盒(TBX)是一个用于识别字符的控制单元,如图1所示。触控盒是控制器和后座区控制器以及主机之间的接口。TBX处理来自控制器触摸板的数据。它的主要作用是,识别来自控制器的“点云”字符。目前支持下列字符:亚洲字符、欧洲字符、西里尔字符。
用于符号识别的信号曲线:控制器(CON) →K-CAN2→触控盒(TBX) →K-CAN2→高级主机(HU-H)。触控盒(TBX)通过前部配电器用总线端30B供电。通过车身接地。
(2)控制器(CON)。控制器是可在中央信息显示器(CID)上选择和配置车辆功能的中央操作元件,如图2所示。控制器(CON)的操作面板和控制单元已合并成一个部件。在控制器周围排列有7个固定式选择键。通过这些选择键可以选择所有子菜单中的半数子菜单。在控制器上集成有一个触摸板。触摸板(按钮区)这一概念表示能够感应触摸的面板,例如可以用于代替按钮。现代触摸板根据电容确定触摸板表面上指尖的位置。
可以在操作面板上进行不同的操作,以便在菜单结构中导航。旋转、按下、倾斜。控制器通过总线系统与主机连接。信号曲线:控制器(CON) →K-CAN2→高级主机(HU-H)。查寻照明(例如对于按钮是总线端K1. 58g)的信号在总线上传递。控制器(CON)通过前部配电器用总线.30B供电。通过车身接地。对于BMWi车辆通过Life模块上的接地接线柱接地。
(3)左右侧具有操作设备的后座区控制器(FCON)。后座区控制器只在高版本的后座区视听设备(RSE)中使用(例如F01、F02)。

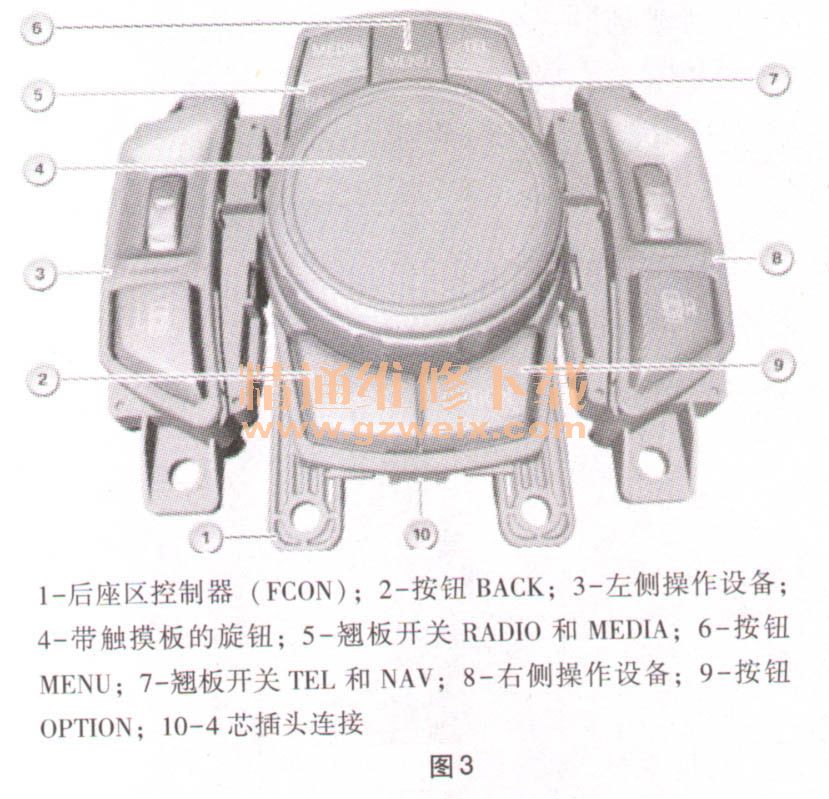

后座区控制器是中央操作元件,用于后座区视听设备上可以选择和配置的车辆功能,如图3所示。后座区控制器(FCON)的操作面板和控制单元集中在一个部件中。在后座区控制器周围排列有7个固定式选择按钮。通过这些选择键可以选择所有子菜单中的半数子菜单。在控制器上集成有一个触摸板。触摸板(按钮区)这一概念表示能够感应触摸的面板,例如可以用于代替按钮。现代触摸板根据电容确定触摸板表面上指尖的位置。在后座区控制器上连接了左右侧操作设备(分别通过一个背面的10芯插头连接)。通过操作设备选择应借助后座区控制器控制的后座显示器。功能照明灯显示哪些操作设备激活。通过总线调节功能照明灯亮度。操作设备上的旋转式调节器可以调节音量。
可以在操作面板上进行不同的操作,以便在菜单结构中导航。旋转、按下、倾斜。后座区控制器通过总线系统与后座显示器连接。信号曲线:后座区控制器(FCON) →K-CAN2→高级主机(HU-H)。查寻照明
