宝马车系带有控制器和后座区控制器的触控盒及翘板开关
来源:本站整理  作者:佚名  2018-01-08 10:13:07



(例如对于按钮是总线端Kl. 58g)的信号在总线上传递。后座区控制器(FCON)通过前部配电器用总线端30B供电。通过车身接地。

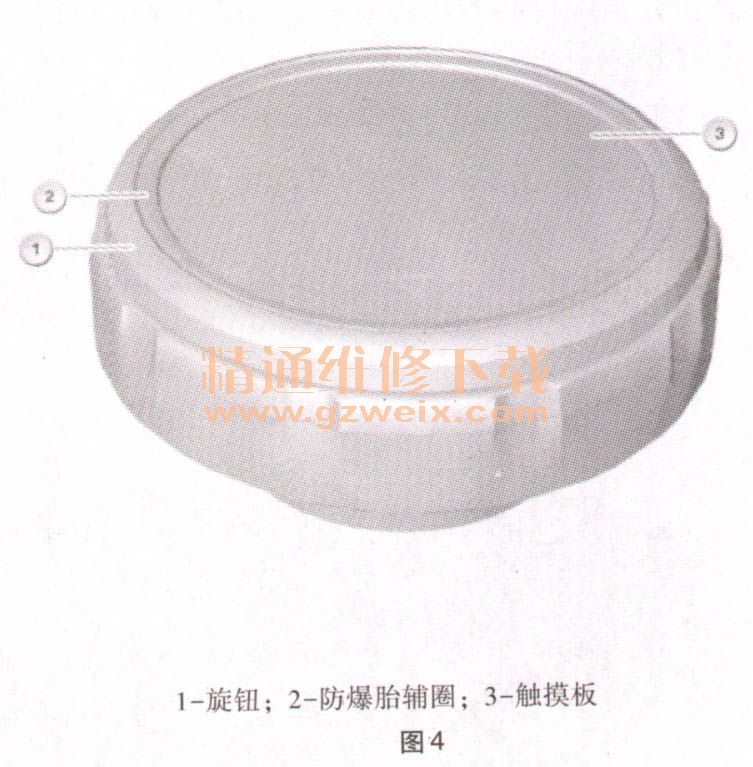

    (4)触摸板。根据不同的国家和特种装备,也可以购买带有集成式触摸板的控制器。这种情况下,在旋钮上具有一个感触表面(触摸板)。触摸板是一个输入设备,用于优化字符输入以及简化地图操作,如图4所示。

    通过控制单元软件分析使用触摸板输入的坐标。该控制单元软件安装在触控盒(TBX)中,并不属于控制器。
    在触控盒(TBX)中识别符号并识别手势。例如,字符可以是字母和数字。手势则可以是滚动和缩放操作。
    识别出的字符和手势通过控制器区域网络总线继续传输给主机或者后座区视听设备。
    触摸板具有下列技术特点:单次和双次触摸(识别2个手指);高分辨率(最高达到100dpi);扫描时具有快速的数据传输率(15ms完成整个扫描)。
    用于符号识别的信号曲线:控制器(CON) →K-CAN2→触控盒(TBX) →K-CAN2→标准型主机(HU-B)

    3.系统功能

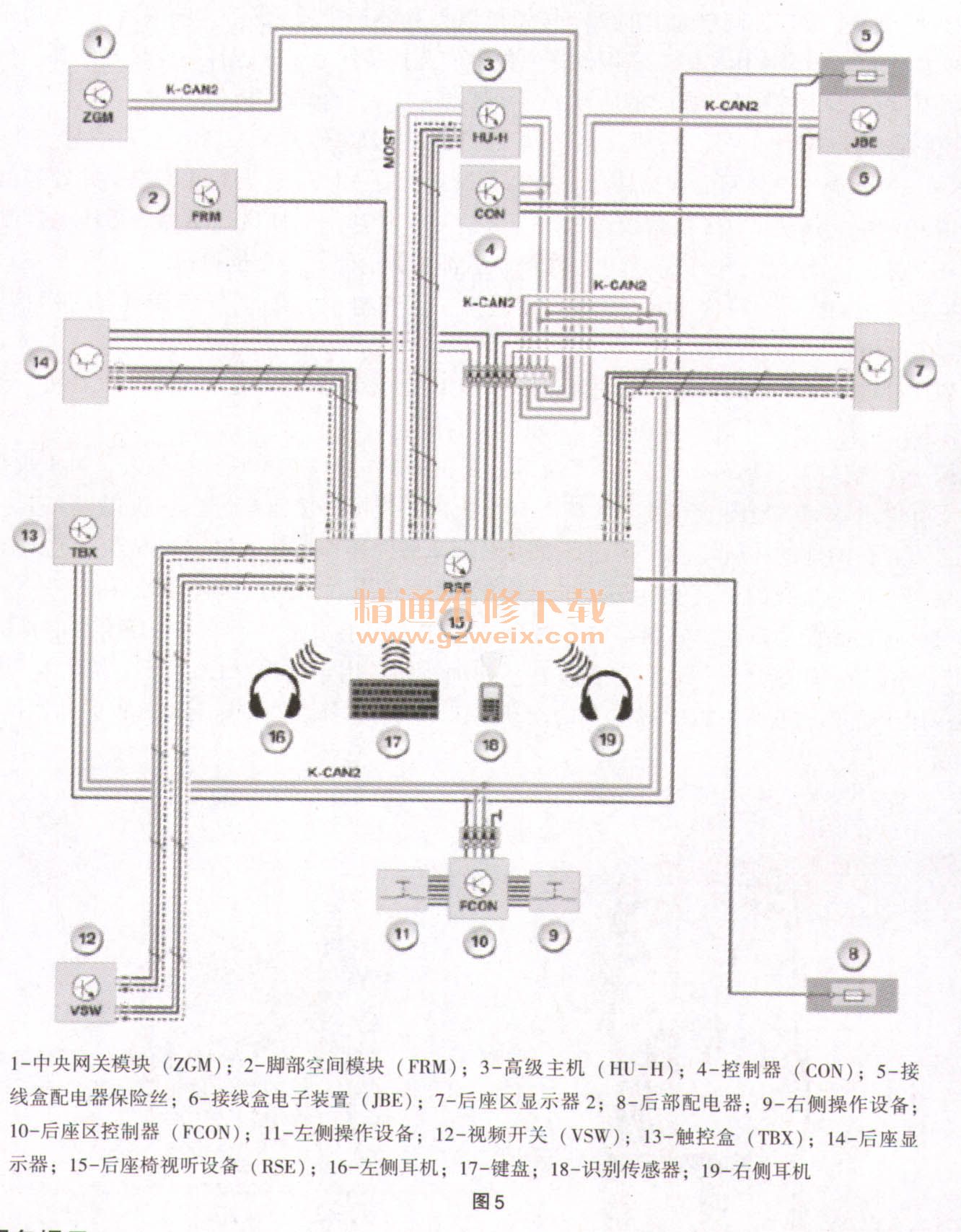

    为了实现联网,需要一个连接有分配在其他控制单元中的功能的系统网络。图5以后座区视听设备为例展示了功能联网。以2012年7月F01为例展示了高版本的后座区视听设备。

    4.售后服务提示
    如果已更新便捷进入及启动系统(CAS)或者使用一个新的音响系统,则必须示教后座音响系统。为此可使用诊断中的服务功能。
    5.后座区控制器
    (1)概述。后座区控制器是可在2个后座区显示器(FD和FD2)上选择和配置的后座区娱乐系统(RSE,表示“Rear Seat Entertainment”,后部座椅视听设备)功能的中央操作元件。后座区控制器(FCON)的操作面板和控制单元已合并成一个部件。在后座区控制器周围排列有7个固定式选择按钮。通过这些选择按钮可以选择大量子菜单。在每个操作面板(左后座区控制器操作面板和右后座区控制器操作面板)中都集成了用于下列功能的按钮:选择要通过后座区控制器控制的后座区显示器;后座区娱乐系统的音量调节。
    (2)功能描述。总线端Kl. 30B接通后可以接通后座区视听设备。当后座区娱乐系统已接通时,可以通过后座区控制器在后座区显示器上选择和配置后座区娱乐系统的大量功能。后座区娱乐系统可直接在RSE控制单元上接通。通过RSE控制单元上的2个按钮可以相互分开接通后座区娱乐系统的左侧和右侧。在接通后座区娱乐系统后,必须操作左侧或右侧操作面板上的选择按钮之一来选择后座区显示器。然后才可以通过后座区控制器操作已事先激活并接受的后座区显示器。
    后座区控制器读取按钮信号。后座区控制器把这些信号转换成K-CAN上的信息。中央网关模块(ZGM)是K-CAN和MOST之间的数据接口。RSE控制单元是MOST总线上的用户,并处理信号。全部图像信息由RSE控制单元通过LVDS数据线(低压差分信号)传递到后座区显示器。后座区控制器的操作按钮要始终从一个静止位置操作,操作按钮在每次松开后都重新返回此静止位置。
    后座区控制器的操作按钮一可按如下方式操作:倾斜(能够朝4个方向)、旋转(经过卡槽位置)、按压(用于选择某项选中的功能)。
    利用下列选择键可以直接跳转到分配的菜单中:“CD光盘/多媒体”选择键、“收音机”选择键、“菜单”(开始菜单)选择键、“电话”选择键、“导航”选择键。
