宝马车系带有控制器和后座区控制器的触控盒及翘板开关
来源:本站整理  作者:佚名  2018-01-08 10:13:07



    通过短按一个选择键可以直接到达某个子菜单,例如对于电话进人电话选择列表,对于收音机进人电台列表,或对于导航进人导航地图。通过2次按压一个选择键或按下按钮超过2s,可以进人上一级菜单,例如对于导航进人新目的地的导航输人。在这里才可以重新借助操作按钮通过选择显示导航地图。利用“选项”选择键能够在最后选择的子菜单中进行进一步的设置。按压“返回”选择键时返回上一个屏幕视图。

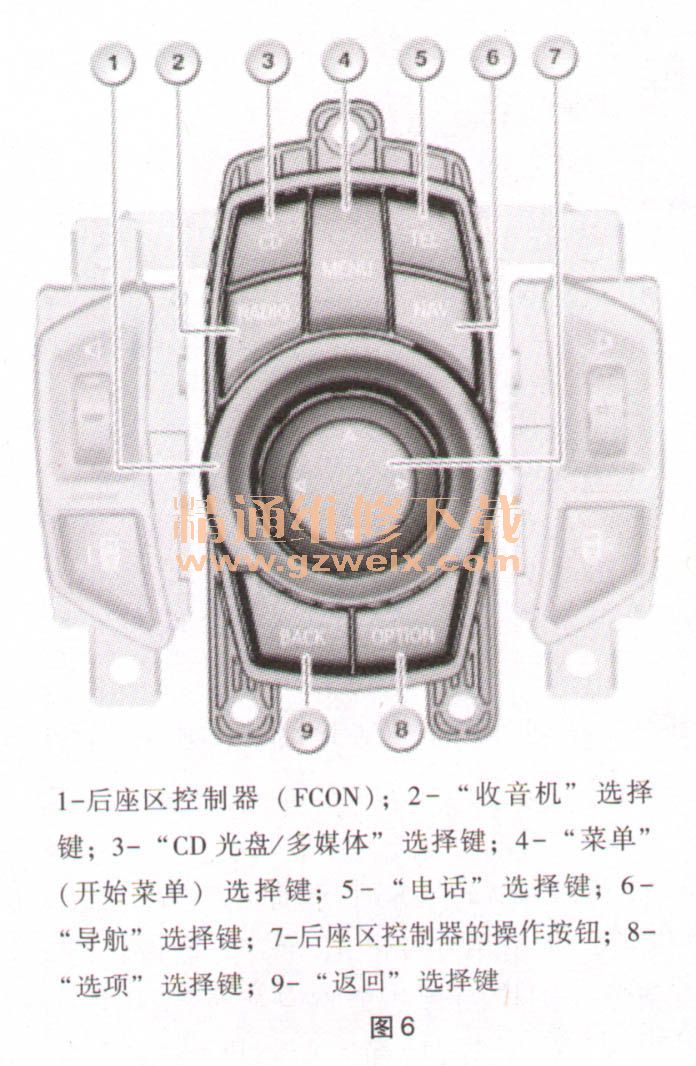

    选择键分为按钮和摆动按钮,如图6所示。按钮:用于选择“菜单”(开始菜单)的按钮;用于选择“返回”的按钮;用于选择“选项”的按钮。摆动按钮:用于选择“CD光盘多媒体”或“收音机”的摆动按钮;用于选择“电话”或“导航”的摆动按钮。所有选择键在按压后重新返回初始位置。

    (3)结构及内部连接。后座区控制器(FCON)通过一个10芯插头连接在车载网络和K-CAN上,如图7所示。每个操作面板(左后座区控制器操作面板和右后座区控制器操作面板)都通过一个10芯插头连接与后座区控制器连接。后座区控制器的查寻照明(总线端Kl. 58g)由脚部空间模块(FRM)通过K-CAN控制。通过后部配电器通过总线端Kl. 30B为后座区控制器供电。

    在图7中只画出了电源和总线连接。当前线脚布置可以在诊断系统ISTA(综合业务技术应用程序)的电路图中查找。通过点击电路图中的符号,可以激活选项卡“安装位置”和“线脚布置”。

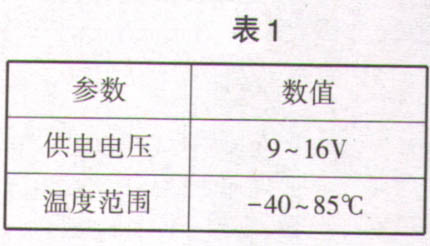

    (4)标准值。后座区控制器(FCON)的标准值见表1。

    (5)诊断提示。与后座区控制器(FCON)的通信失录时,进行标准检测(整体测试模块)。存在某个控制单元内部故障时,预计将出现以下情况:后座区控制器内出现故障代码存储记录。
