7．活动天窗驱动装置
    （1）概述。活动天窗驱动装置安装在车顶功能中心附近活动天窗框架下方。活动天窗的电机由一个带有减速器的电机构成。活动天窗开关位于车顶功能中心（FZD）中。在FZD控制单元中也集成了SHD控制单元的功能。
    仅F13和F06：车辆装备一扇玻璃活动天窗，也就是说：玻璃天窗只能升起。此外，活动天窗驱动装置的安装位置（又称为：玻璃活动天窗驱动装置）也变化了。也就是说：对于这些车辆，安装了活动饰板驱动装置取代活动天窗驱动装置（例如F01） 、而对于这些车辆则安装了活动天窗驱动装置取代活动饰板驱动装置（F01）。
    （2）功能描述。如果FZD控制单元收到活动天窗的要求，则会控制电机。通过车顶功能中心中集成的继电器为电机供电（总线端K1. 30）。在活动天窗的电机中集成了2个霍尔传感器。这些霍尔传感器探测电机的转动圈数。霍尔传感器信号被传递至FZD控制单元。FZD控制单元通过霍尔传感器信号识别活动天窗的位置。此外，在FZD控制单元中，还将根据活动天窗的关闭速度，计算出闭合力。机械力随着环境温度和老化情况而改变。因此，在每个关闭过程时都重新匹配所需的闭合力乃至防夹功能。

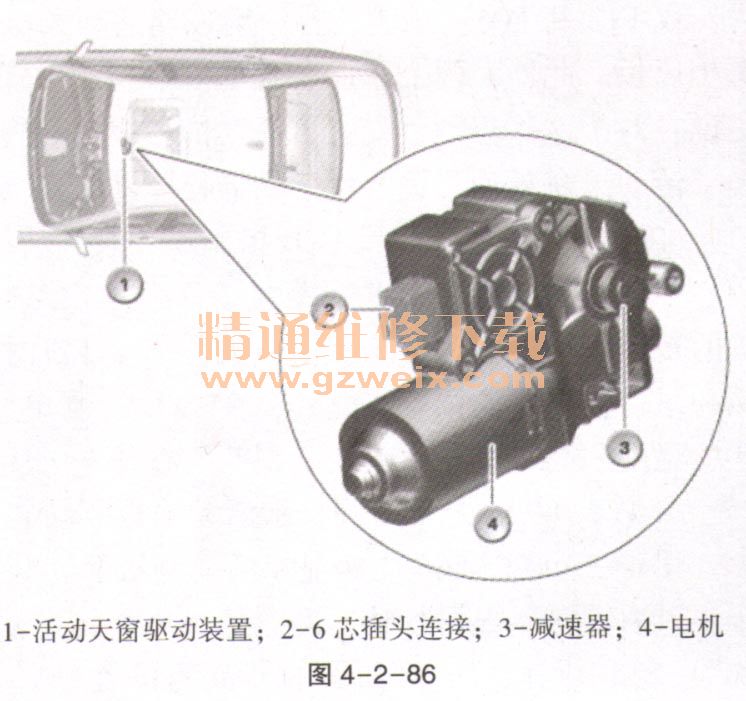

    图4-2-86以F01为例展示了活动天窗驱动装置。

    图4-2-87以F06为例展示了活动天窗驱动装置。

    最大电机运转时间。如果电机沿一个方向运转的时间超过15s，则FZD控制单元会关闭活动天窗驱动装置。
    过热保护。根据测得的环境温度以及运转时数，在FZD控制单元内通过一个热模型持续计算电机的升温。车外温度被作为温度信号（通过K-CAN）提供。此外，在FZD控制单元的线路板上还有一个温度传感器。从一个特定的温度界限起，FZD控制单元将关闭活动天窗驱动机构。
    防卡保护。如果电机的霍尔脉冲消失超过500ms，则FZD控制单元断开活动天窗驱动装置。

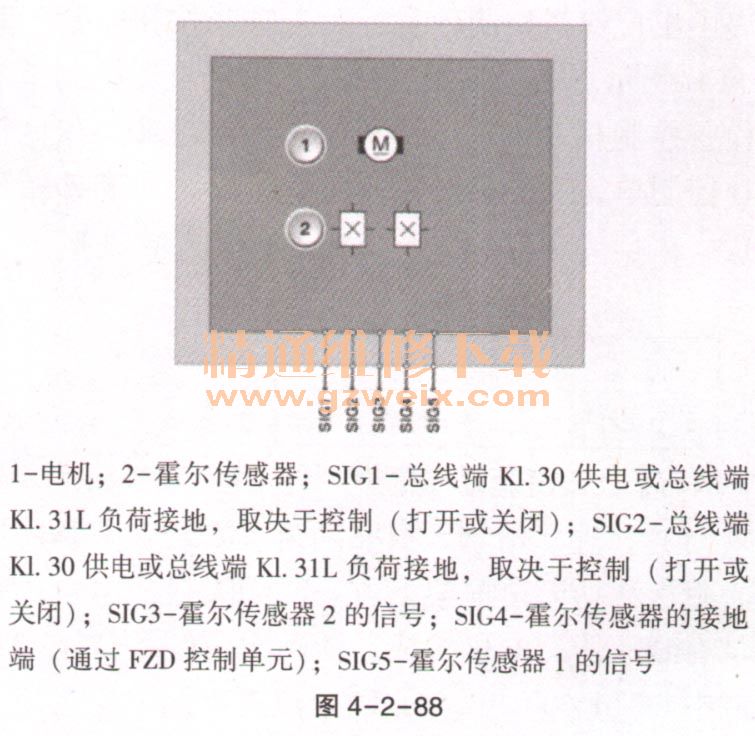

    （3）结构及内部连接。活动天窗驱动装置通过6芯插头连接与FZD控制单元连接，如图4-2-88所示。

    （4）标准值。活动天窗驱动装置的标准值见表4-2-25。

    （5）诊断提示。活动天窗驱动装置失灵时，预计会出现以下情况：FZD控制单元内出现故障代码存储记录；组合仪表（KOMBI）中通过图标出现检查控制信息；活动天窗驱动装置和活动饰板电机失灵，即：活动天窗和活动饰板停在其刚到达的位置上。
