剖析2018款凯迪拉克XT5 轻混动新技术(三)
来源:汽车维修技师  作者:佚名  2018-05-13 08:18:54



    正常供电时,插座表面的绿色指示灯将点亮。由于系统存在高电压,维修时须严格按照维修手册的步骤要求进行维修。车辆还有一个USB充电接口和两个14V附件电源。无钥匙控制模块控制KR76A和KR76B两个附件继电器,两个附一件继电器控制USB充电接口和前面的14V附件电源供电(如图60所示)。后备箱内的14V附件电源由蓄电池直接供电。

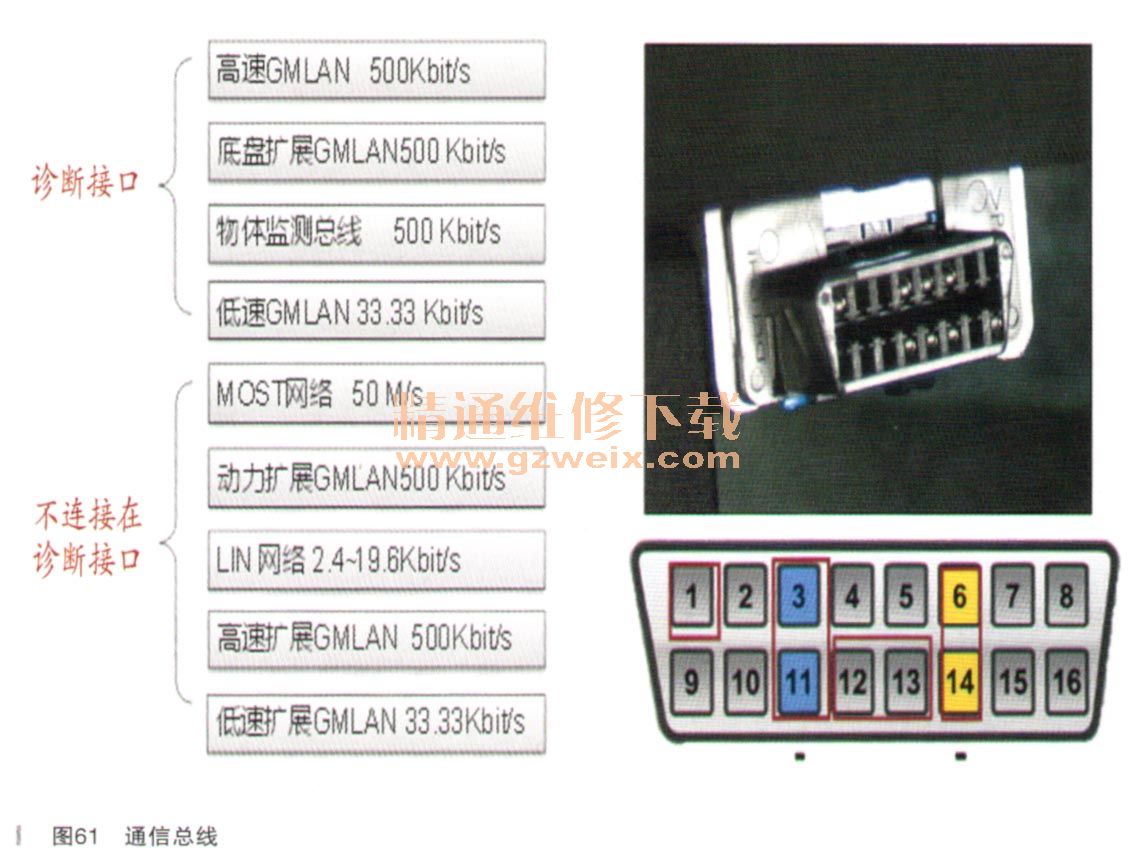

    凯迪拉克XT5轻混动车型的高速网络连接在DLC的6号、14号针脚;底盘拓展总线连接在DLC的12号、13号针脚;物体监测总线连接在DLC的3号、11号针脚;低速网络连接在DLC的1号针脚(如图61所示)。

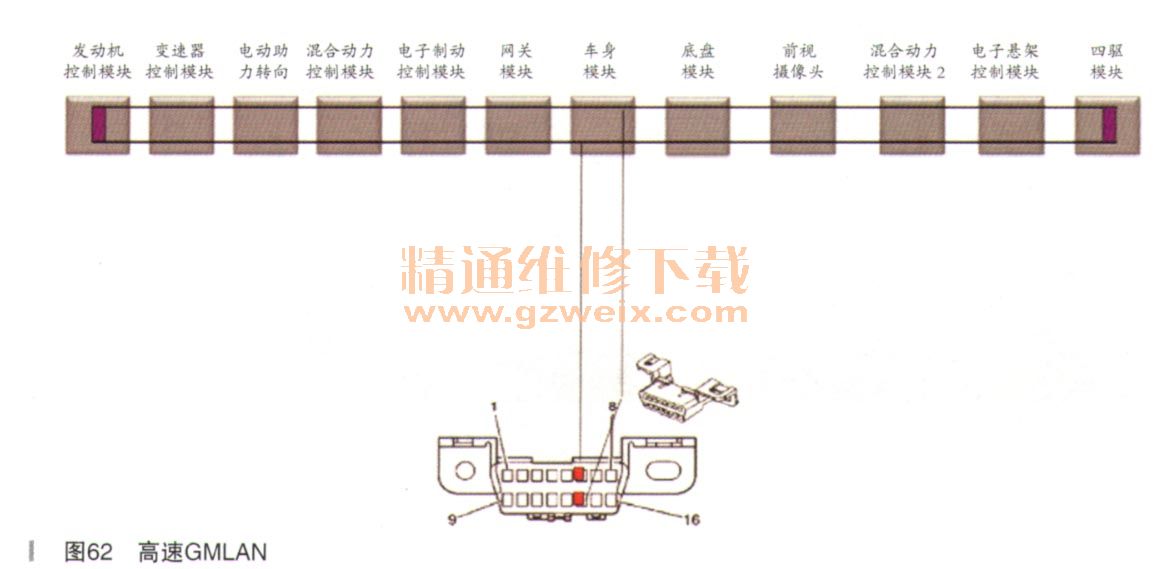

    动力拓展总线、LIN网络、高速拓展和低速拓展等网络没有连接在DLC接口。高速GMLAN网络连接示意图如图62所示。
