剖析2018款奥迪A8(D5)新技术(二)
来源:汽车维修技师  作者:佚名  2018-05-13 08:14:10

      (八)3.0L-TFSI发动机的悬置

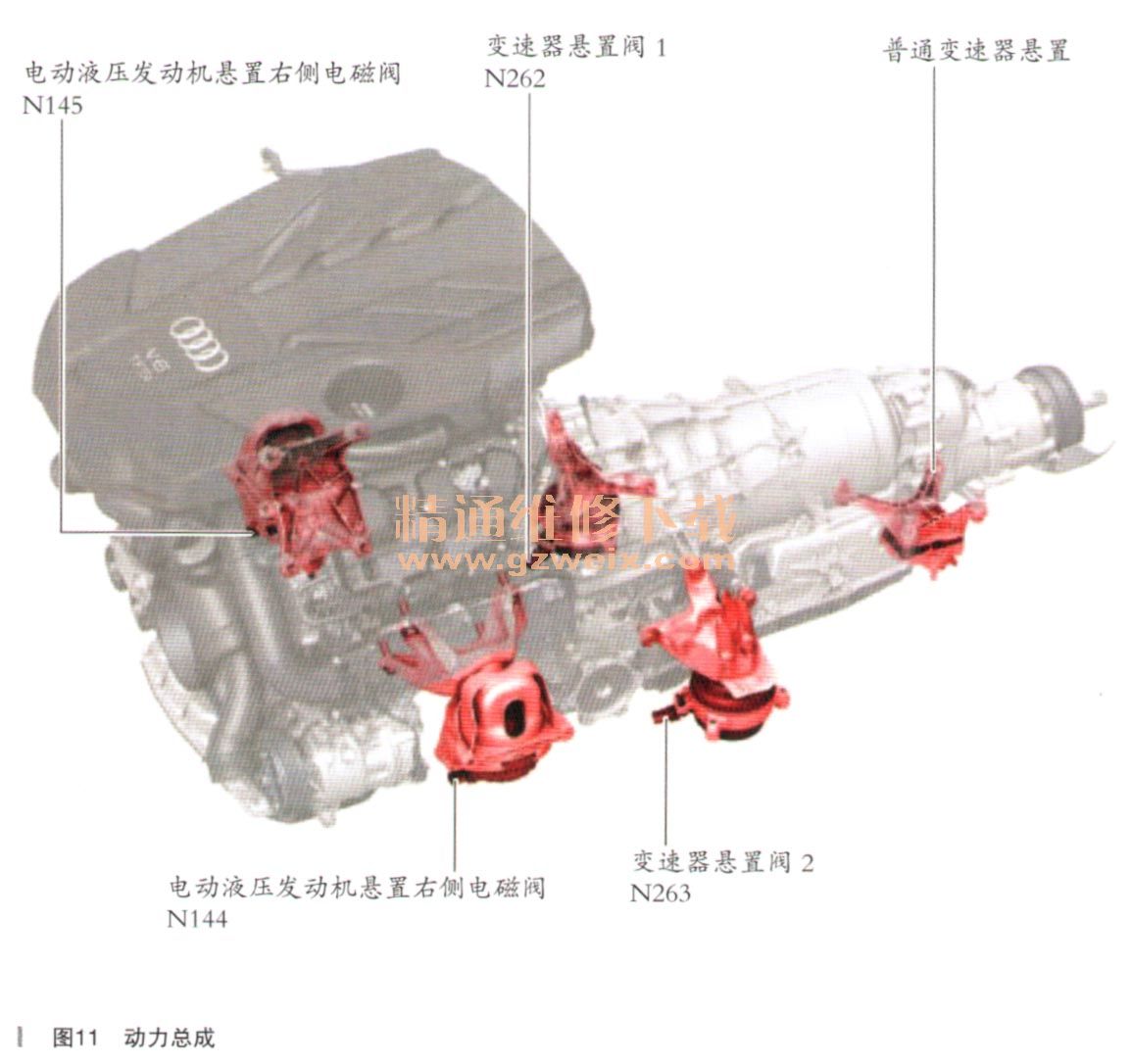

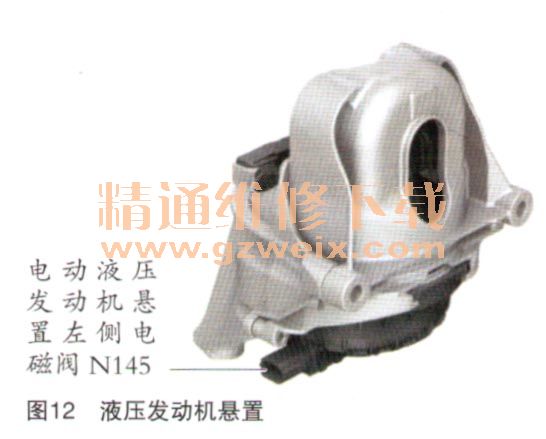

    3.0L-TFSI发动机采用的也是5点式总成悬置(如图11所示),区别仅在于:主动式发动机悬置换成了液压可控式发动机悬置(如图12所示)。



    这种液压悬置可以在“软”(怠速时)和“硬”(行车时)之间切换。
    1.液压可控式变速器悬置
    液压可控式变速器悬置、变速器悬置阀1 N262和变速器悬置阀2N263(如图13所示)安装在变速器侧面,用于抵消总成的扭转震动。这种液压悬置可以在“软”(怠速时)和“硬”(行车时)之间切换。

    2.普通变速器悬置
    普通变速器悬置安装在变速器本休后部(如图14所示),用于抵消负荷变化引起的倾翻。

    三、传动系统
      (一)一览
    这款8挡自动变速器(如图15所示)和相应的传动机构在奥迪Q7(车型4M)上已经使用过了。

      换挡操纵机构纯粹是通过线控换
    挡技术来传递驾驶员的操纵请求的,其结构与奥迪Q7(车型4M)上的换挡操纵机构是一样的。奥迪A8(车型4N)上的换挡操纵机构的新颖之处是其设计。
    该变速器针对奥迪A8(车型4N)进行了调整和改进。
    驻车锁的应急开锁与奥迪Q7(车型4M)上是一样的,仅是针对奥迪A8进行了适配。
    1. ATF温度调节
    ATF温度调节是通过阀N509来控制的。
      2.后部主传动
      与奥迪Q7(车型4M)上一样,各种后部主传动是通过4点式支承安装在副车架上。
      径向橡胶金属支承(不包括附加支承),必须按照维修手册安装在规定位置处。
    3.后部主传动OG2
      开放式差速器。
      4.后部主传动OD3
      运动型差速器(选装)。
      5.运动型差速器
      运动型差速器OD3是在运动型差速器OBF基础上开发的新一代差速器(第2代)。在该第2代差速器上,由两个控制一单元来负责操控差速器。
    底盘控制单元J775通过FlexRay总线将计算出的两后轮之问的力炬变动情况发送给差速锁控制单元J 187,J187激活运动型差速器锁,来实施力矩转移。
      可通过Audi drive selec休莫式的选择来影响运动型差速器的工作特性。ATF和轴油不需保养更换(并无保养周期)。
      新特点:在奥迪A8(车型4N)上,驾驶员首次可以在MMI显示屏上以图表方式来显示各个车轮上驱动力矩的分配情况。具体操作时在MMI菜单中选择菜单项:车辆→显示车辆→quattro。车轮上显示的箭头就表示驱动力矩的分配。
