剖析2018款凯迪拉克XT5 轻混动新技术（四）

来源：汽车维修技师作者：佚名 2018-06-20 08:31:57

LIN总线结构如图73所示，以车身控制模块为主控模块，阻断器、天窗等为从属模块。LIN总线结构也应用于车身控制模块以外的系统，如举升门模块和脚部传感器、仪表和抬头显示器等模块（如图74所示）。

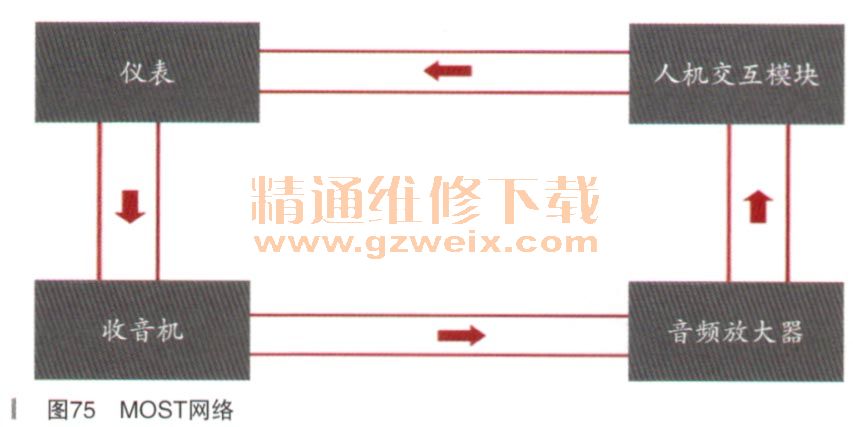

MOST网络包含的模块有收音机、音频放大器、人机交互模块及仪表（如图75所示）。接口模块的通信则通过CAN连接，采用双线环状连接，接口模块把电池的信息通过该网络传递给HPCM2，同时通过该网络接收HPCM2的指令（如图76所示）。

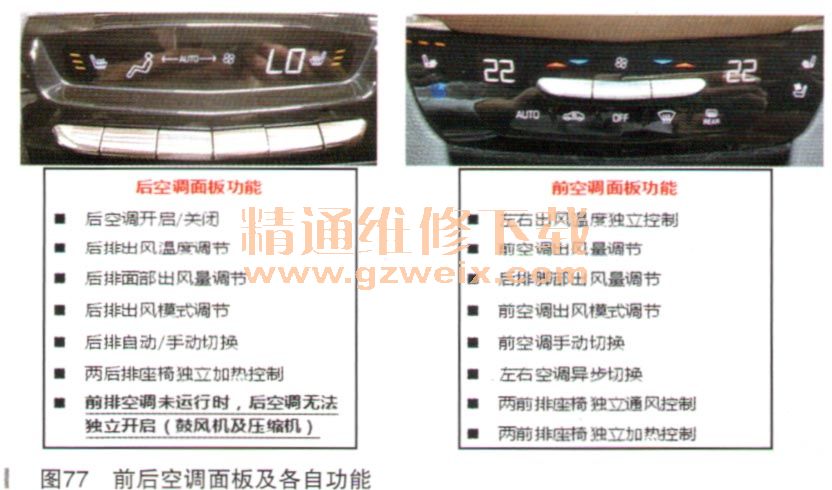

车辆配备三区独立空调，因此前后空调面板分别控制前后空调的各功能。车辆的前空调未开启时，后空调无法独立操作开启。前后两空调面板及各自功能如图77所示。

除了通过伞调控制面板控制空调以外，也可以通过显示屏对空调进行操作控制。相对于面板控制，显示屏还可以实现前空调切换成自动功能、左前右前空调同步、压缩机开关、前后空调同步等功能（如图78所示）。
