剖析2018款凯迪拉克XT5 轻混动新技术(四)
来源:汽车维修技师  作者:佚名  2018-06-20 08:31:57

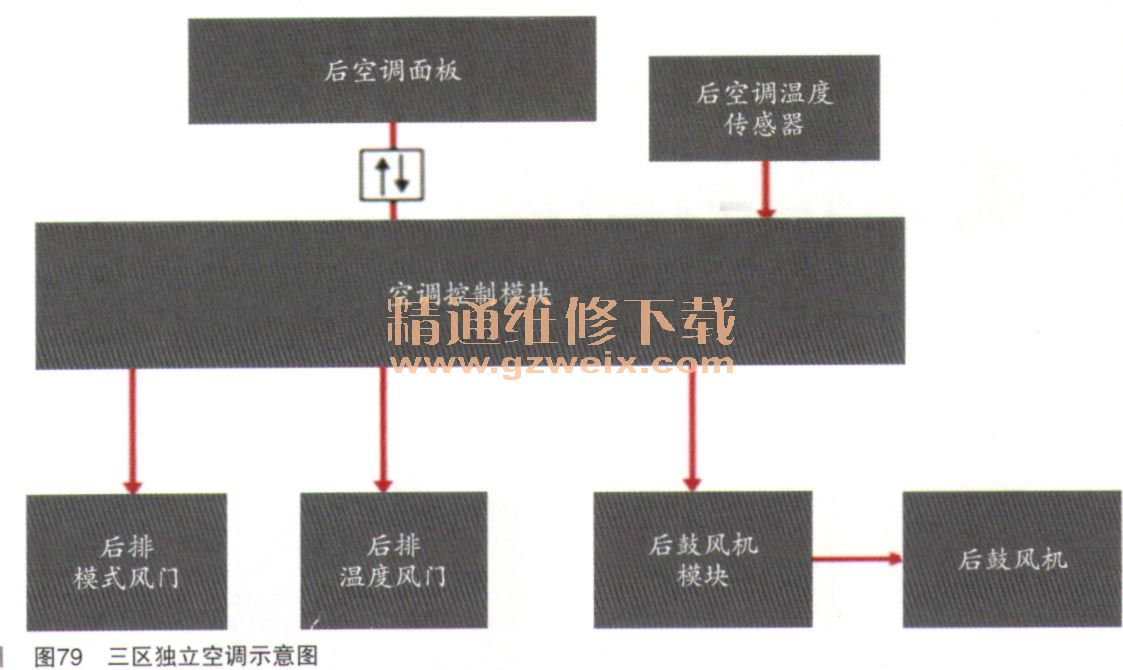

    三区独立空调是在传统双区空调基础上再增加一套后空调装置(如图79所示),包括后空调面板、后空调温度传感器、后排模式风门、后排温度风门、后鼓风机模块、后鼓风机。

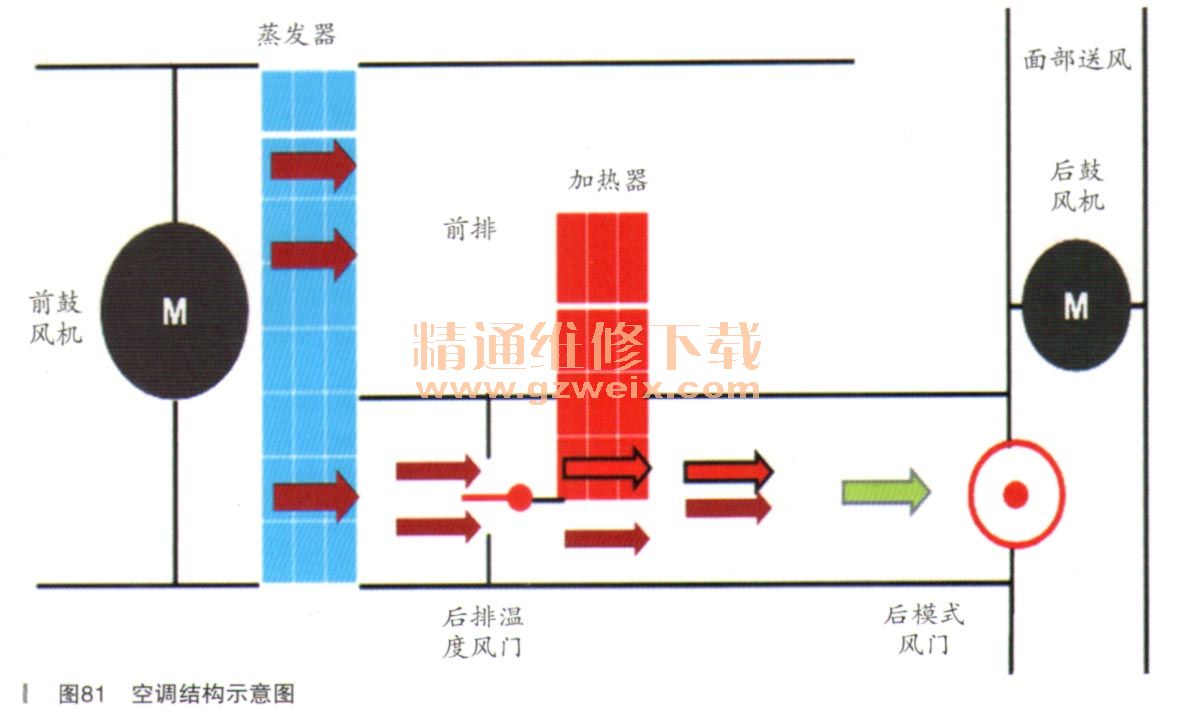

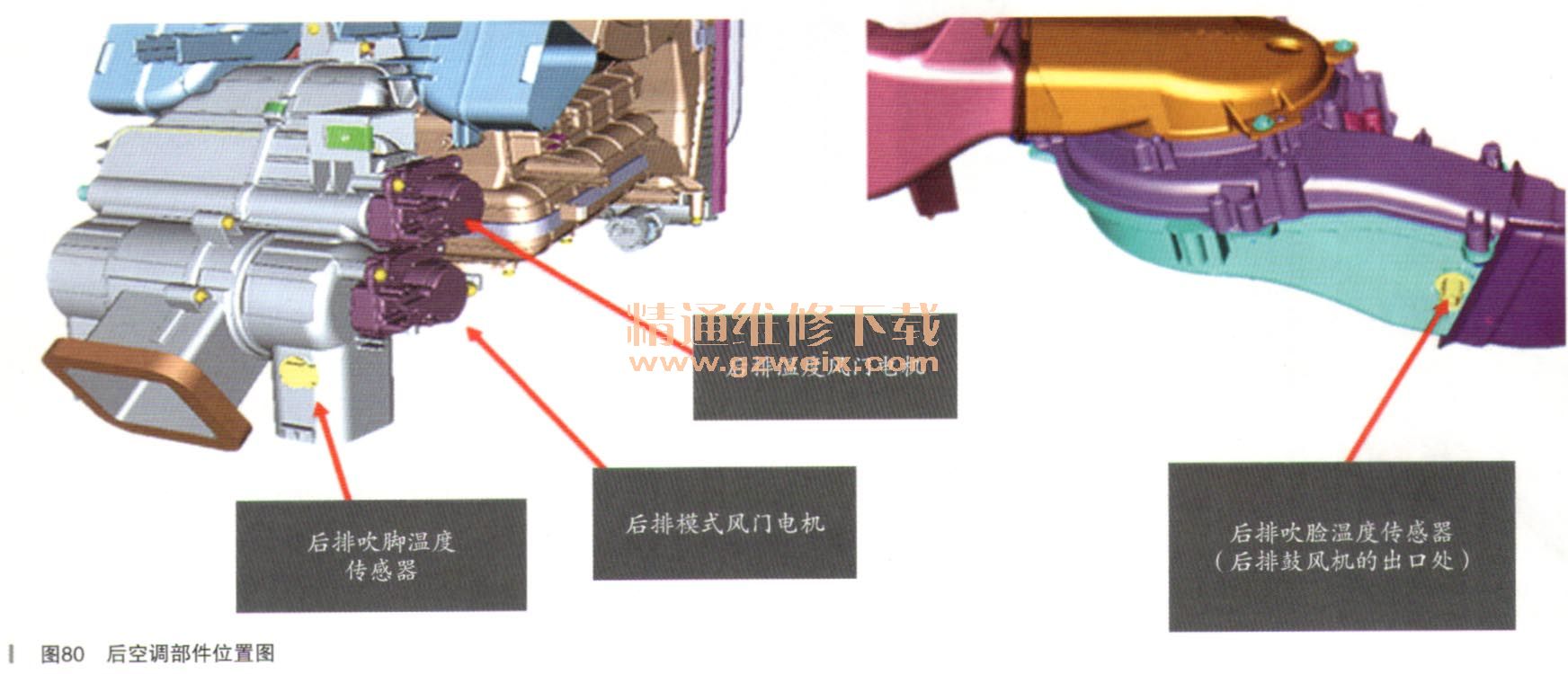

    后空调相关的部件位置如图80所示,其中的模式电机可以切断去往后空调出风口的风道。通过空调结构示意图(如图81所示)可以看出前后空调的结构关系。需要注意的是后鼓风机只给后排面部送风,后排脚部由前鼓风机送风。


上一页  [1] [2] [3]
