6DCT变速器包含2个同心的输入轴,即双输入轴。这个双输入轴与上输出轴和下输出轴共同构成三轴式结构(如图24所示)。6DCT变速器相当于一个2、4、6偶数挡变速器和一个1、3、5、R奇数挡变速器组合起来。发动机和变速器之间通过一个湿式双离合器连接。6DCT变速器传动齿轮组的三轴式结构实物分解照片,其中偶数挡输入轴、奇数挡输入轴及同步器如图25所示。图26所示是传动齿轮组示意图。
变速器内部共有4个同步器,其中3个与传统手动变速器采用的同步器并无差异,图中红色的为桥式同步器,可将上输出轴上的5挡和6挡齿轮连接起来,在倒挡和1挡时作为过渡齿轮,此设计可节省一个传动齿轮,减轻了变速器重量。图中虚线表示在立体结构中齿轮相互啮合的关系。
在1档时,奇数挡离合器接合,发动机动力经1-3-5-R挡输入轴先将动力传递给5挡齿轮,再经过桥式同步器、6挡齿轮、偶数挡输入轴,最后经1挡和2挡齿轮、同步器、下输出轴,从主减速器齿轮对外输出1挡(如图27所示)。

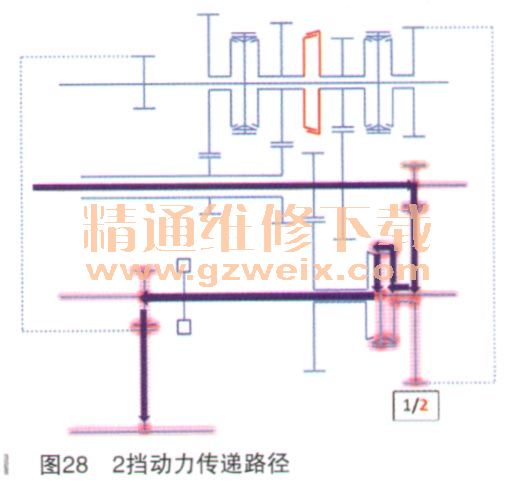

在2挡时,偶数挡离合器接合,发动机动力经2-4-6挡输入轴末端的齿轮传递给1挡和2挡齿轮,然后经同步器、下输出轴从主减速齿轮对外输出2挡(如图28所示)。相比1档而言,2挡的动力传递路径类似传统手动变速器。
在倒挡时,奇数挡离合器接合,发动机动力经1 -3-5-R挡输入轴先传给5挡齿轮,然后经过桥式同步器、6挡齿轮、偶数挡输入轴再经过1挡和2挡齿轮、倒挡齿轮、倒挡同步器、上输出轴,从主减速器对外输出倒挡(如图29所示)。

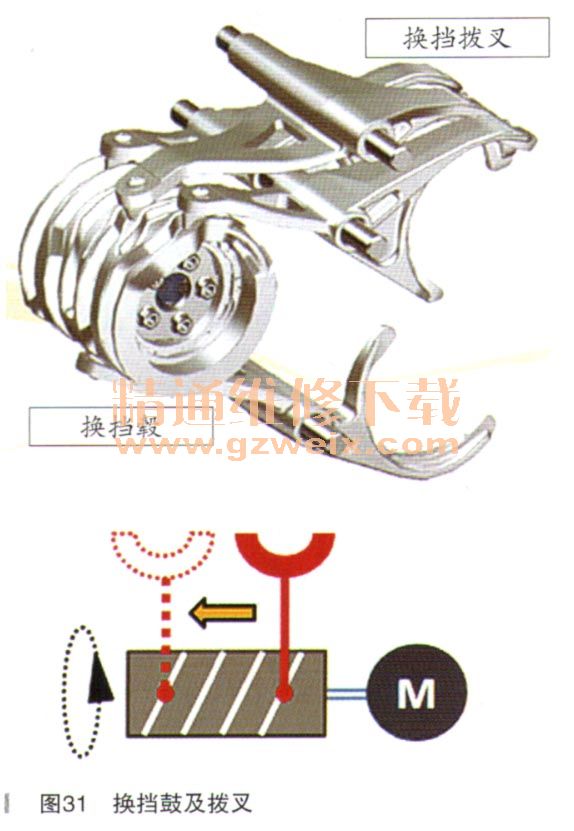

变速器的换挡机构主要包含1个换挡毂和4个换挡拨叉(如图30所示)。换档毅是1个圆柱体,其表面设计有凹槽,可以通过旋转带动拨叉轴向移动,因此换挡毅的转动角度和方向决定了拨叉的位置。换挡毂由1个电机进行驱动,并且有机械限位,最大可旋转一圈。换挡毅的凹槽上安装有4个换挡拨叉,在换挡毂的连续转动时可实现各挡位的切换。4个拨叉轴通过3根长短不同的轴固定在变速器内(如图31所示)。

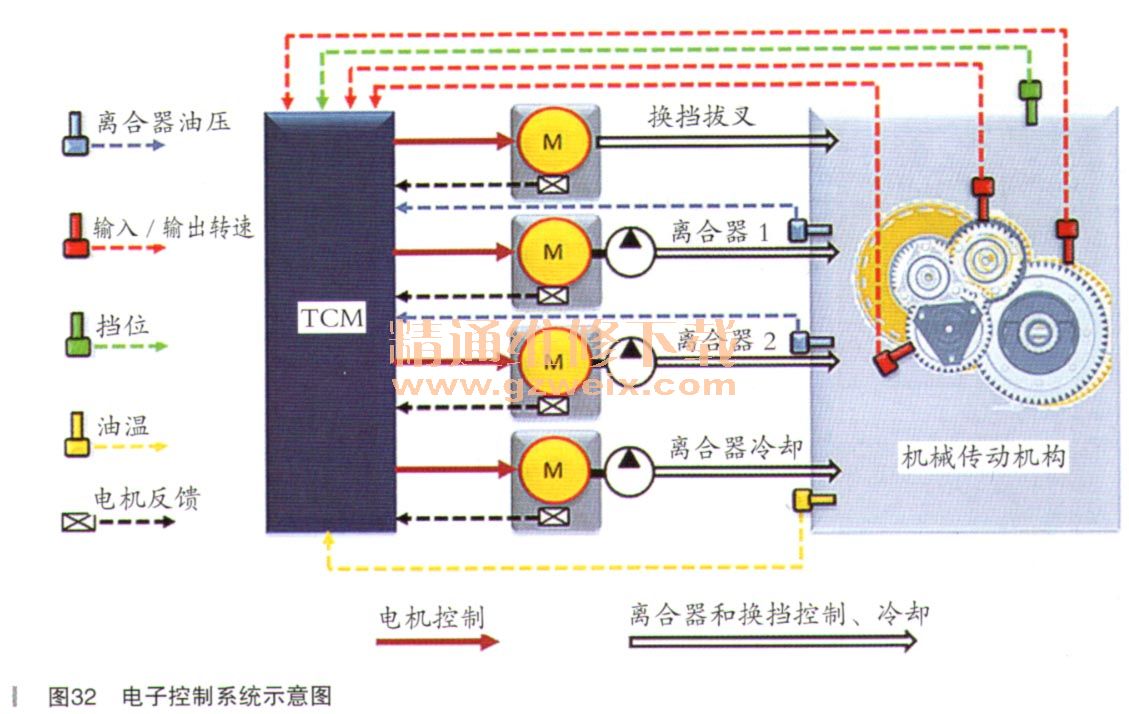

6DCT变速器的电子一控制系统示意图如图32所示。TCM是主控模块,执行器主要包括4个电机,传感器主要有离合器压力传感器、输入输出转速传感器、挡位传感器、油温传感器和电机位置传感器等。
6DCT变速器的壳体上安装有一个长方形的 TCM(如图33所示),它是系统控制和运算的核心。TCM除了连接在高速GMLAN网络上接收各项信息外,还直接采集变速器上各个传感器的信号。TCM根据这些信号直接控制4个三相电机的运行。
