详解宝马车系N20发动机机油供给系统
来源:本站整理  作者:佚名  2018-11-02 08:43:39



    一、机油供给系统
    1.概述
    N20发动机的机油供给系统与N55发动机非常相似,只存在一些结构调整和细节变化。但是由于该系统比较复杂,在此还是要再次进行深入讨论,N20发动机的机油供给系统具有以下特点:特性曲线控制式机油泵;新型往复式滑阀机油泵;新型VANOS中央阀;平衡轴和机油泵传动链条张紧器;粗滤机油冷却系统;新型组合式机汕压力和机油温度传感器。
    2.液压回路图

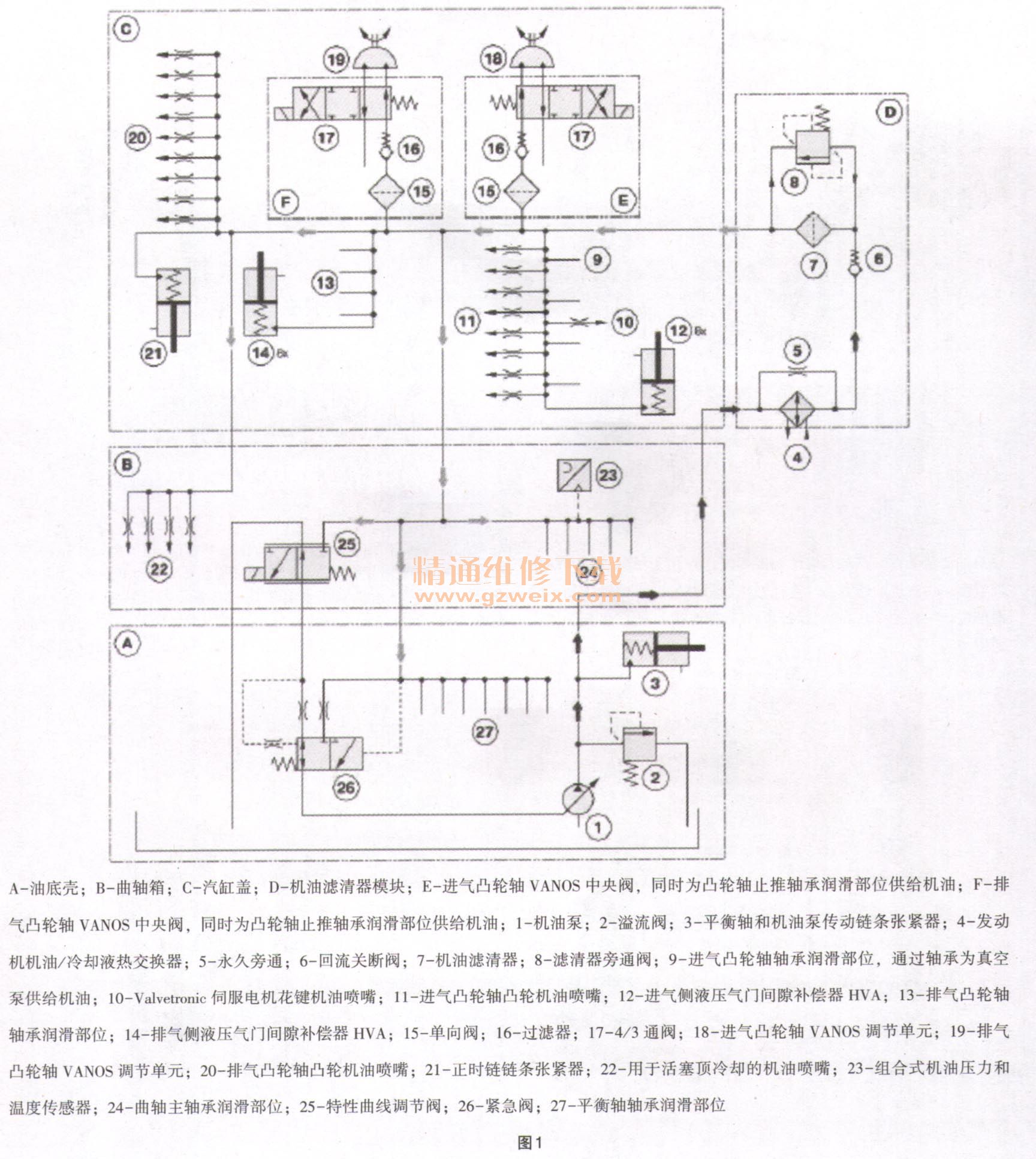

    图1展示了机油供给系统概况和液压回路图以及发动机内机油通道实际布置情况。

    3.机油通道
    发动机的左后机油通道如图2所示。

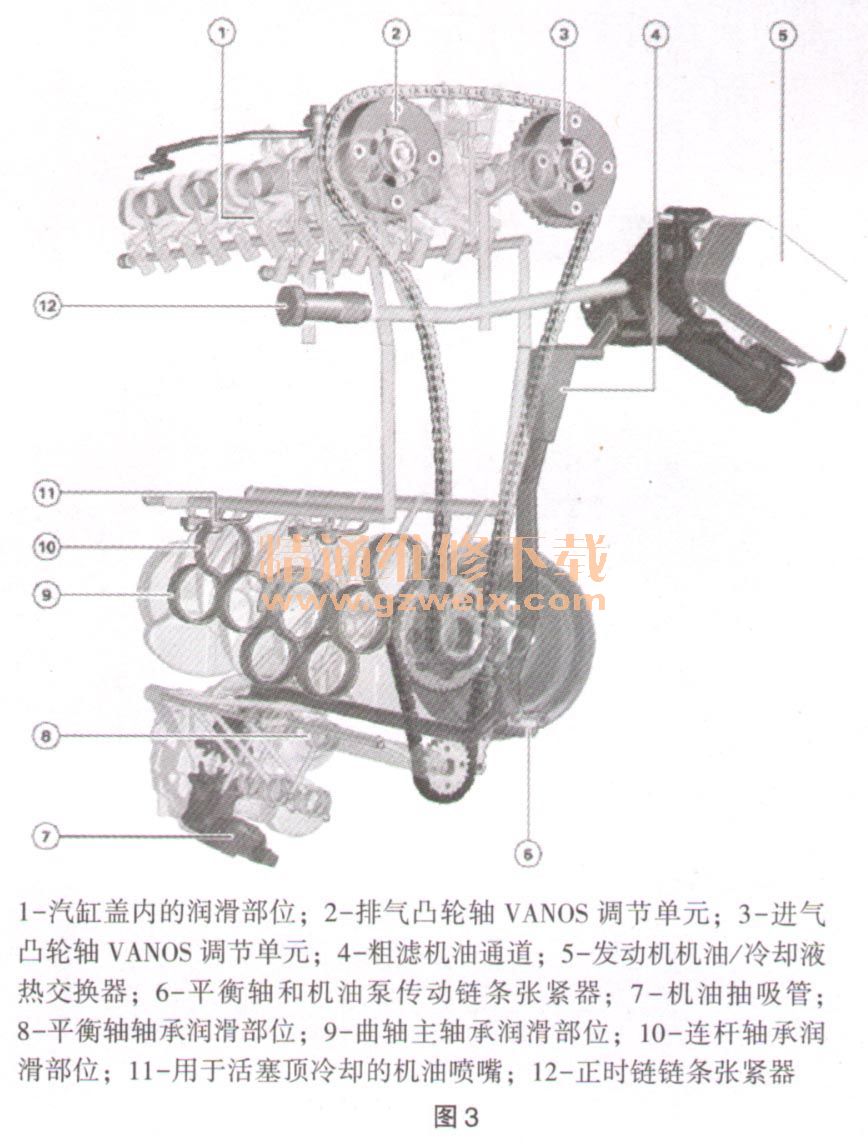

    发动机的右前机油通道如图3所示。

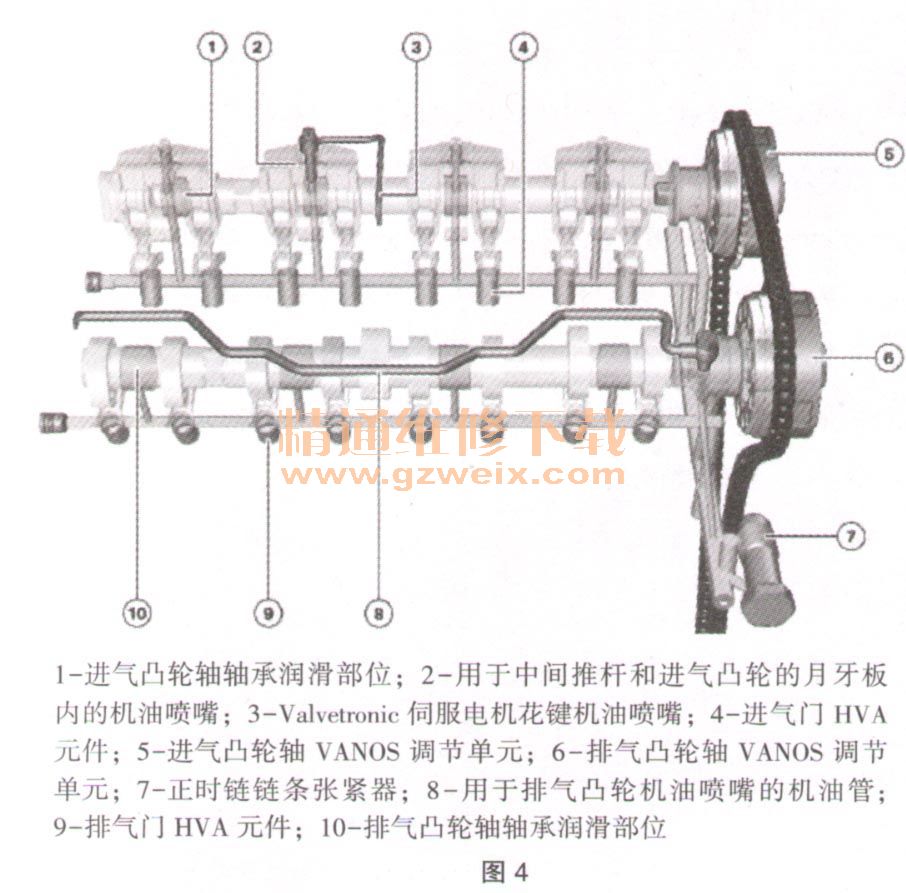

    发动机汽缸盖内的机油通道如图4所示。

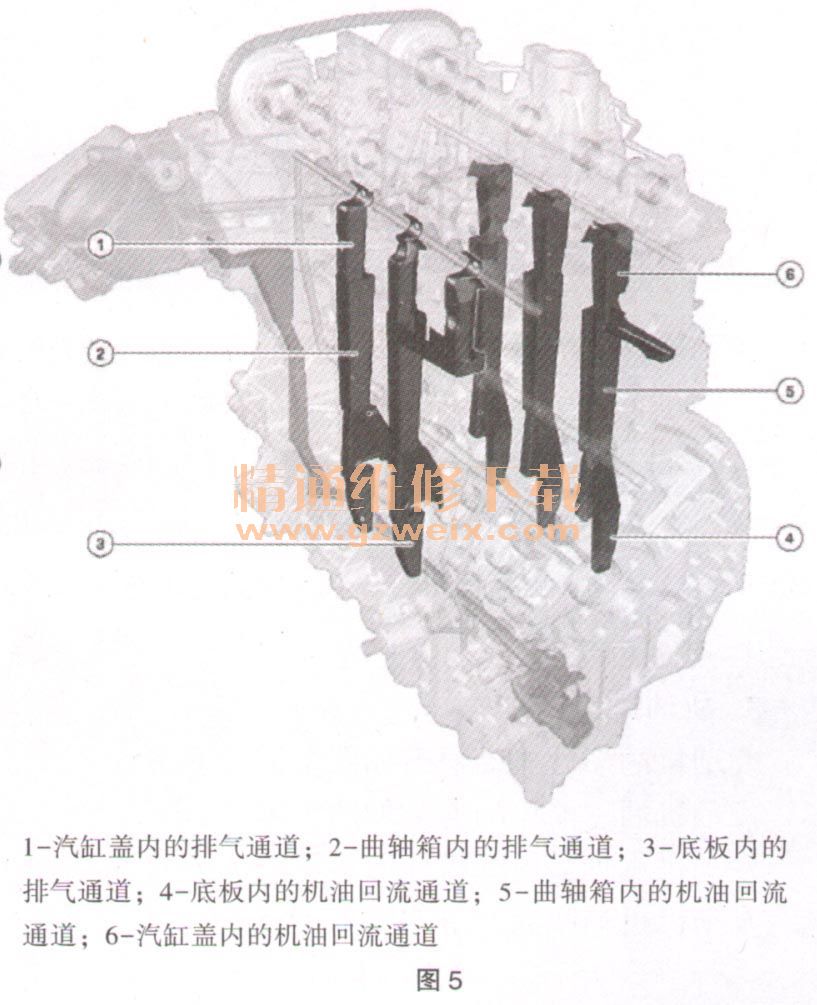

    发动机机油回流通道如图5所示。
