详解宝马车系N20发动机机油供给系统
来源:本站整理  作者:佚名  2018-11-02 08:43:39

    五、电子油位检查
    1.概述
    发动机逐渐使用油位传感器替代机油状态传感器。通过这个油位传感器电子油位检查升级为第二代。对此引入一种简化的新显示和操作理念。提示:MGmbH公司的车辆包含机油状态传感器。不过在此也引入了新显示和操作理念。
    2。油位传感器

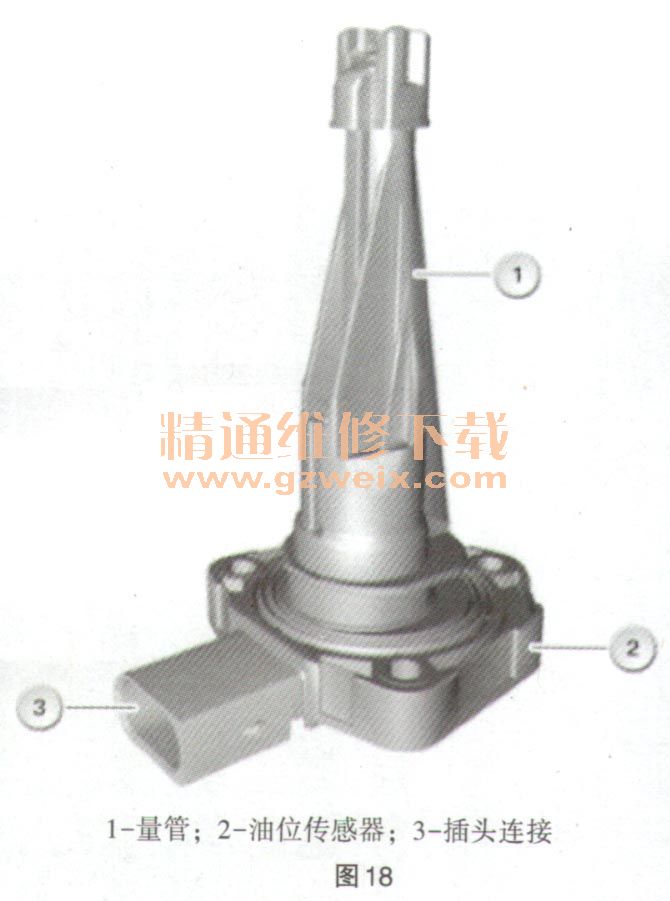

油位传感器固定在油底壳上,可从下部拆装。在带有油位传感器的车辆上不再使用油尺。为这些发动机设计了电子油位检查。显示也采用了新方案(注意车主手册)。油位传感器由一个电子分析装置和一个量管组成。机油位于量管内。取决于机动化装置,此外还提供机油温度信号,如图18。

    电子分析装置发射超声波脉冲。这些超声波脉冲在机油至空气的分界处反射(回声脉冲)。电子分析装置接收并放大这些回声脉冲。接着这些被放大过的回声脉冲被转换成一种数字信号,声波返回的距离决定了回声延时。电子分析装置根据回声延时计算油位,机油变化(例如老化或异物进入机油中)以及机油温度会影响信号延迟。因此在油位传感器内进行补偿。这些信号按脉冲宽度调制方式发送给发动机控制系统。
    3.油位测量
    行驶期间可以通过机油状态传感器实现第一代油位检查。但是由此得出下列请求:匹配应用程序(纵向加速度、横向加速度、发动机转速、机油压力)的费用较高;机油回路的任何变化都要求重新匹配;有时出现客户无法理解的系统反应。
    通过油位传感器实现的第二代油位检查与上一代区别如下:行驶期间定性测量;在车辆处于静止状态时定量测量。
    4.显示和操作理念

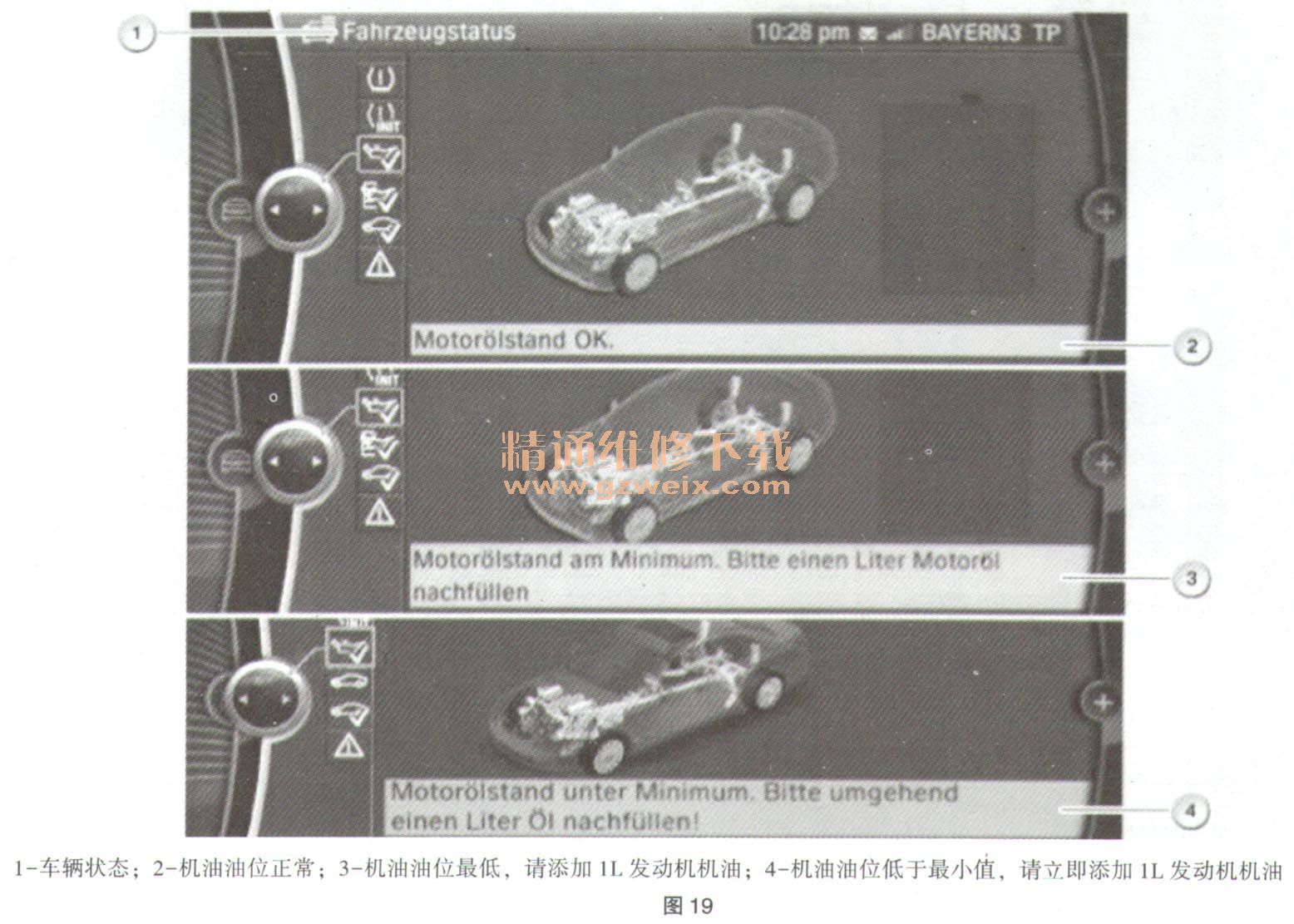

    带油位传感器的油位检查与显示和操作理念的更改联系在一起,行驶期间定性测量:状态输出(机油油位正常、机油油位达到或低于最小值);始终显示;从机油油位达到最小值起通过检查控制信息发出警告,如图19所示。

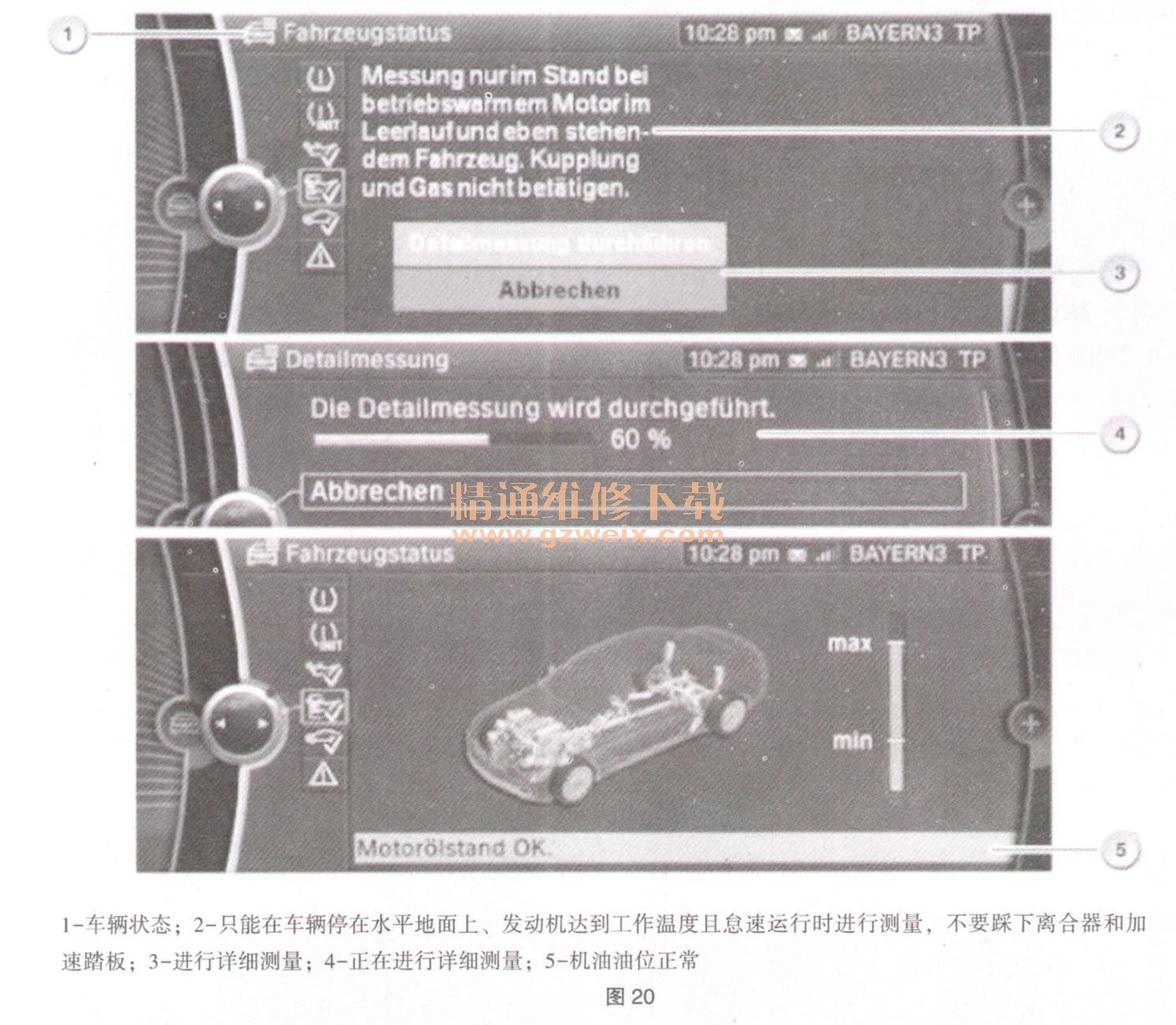

    在车辆处于静止状态时定量测量:驾驶员必须主动要求测量;只能在规定边界条件下进行测量;持续时间约1min,如图20所示。

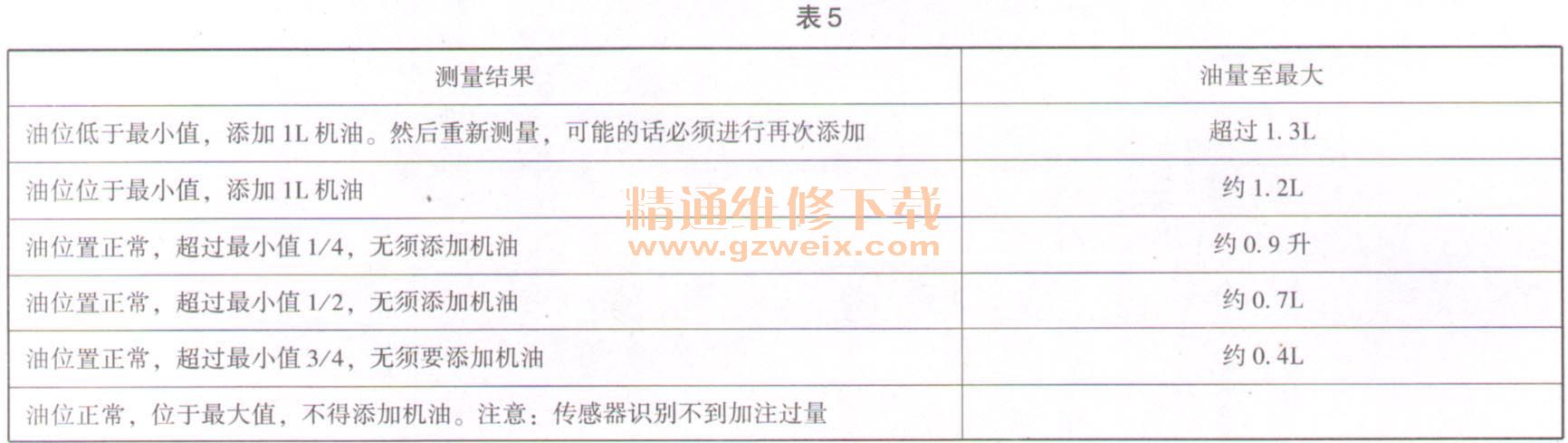

    机油油位测量的前提条件:机油达到工作温度(65℃以上);发动机怠速运行或行驶模式;如果手动启动测量(参见操作说明),则1min后就会得到结果;在行驶模式下最早20min后得到结果(取决于驾车方式),见表5。
