剖析2019年凯迪拉克CT6 10L80自动变速器新技术（一）

来源：汽车维修技师作者：佚名 2019-03-20 08:36:46

阀体总成（如图12所示）位于油底壳内，阀体是一个总成件，上部集成有液压系统的主要液压阀和电气部件。阀体总成内集成管路压力调节阀、TCC压力控制阀、离合器控制阀等液压阀，阀体外侧周边还定位有控制这些液压阀的电磁阀。TCM通过控制电磁阀控制液压阀的动作，从而实现整个变速器全面的电液控制。

反作用行星齿轮组位于变速器最前部，它由简单的3个部件：行星架、内齿圈和太阳轮组成（如图13所示）。反作用行星架固定连接钟罩及输出内齿圈，可通过4-5-6-7-8-9-10-R离合器与其他离合器及部件连接。反作用内齿圈上连接有中间转速传感器信号齿，可由1-2-3-4-5-6-R离合器制动。反作用太阳轮与输入太阳轮花键连接，可则1-2-8-9-10-R离合器制动，机械离合器限制它只能向一个方向转动。

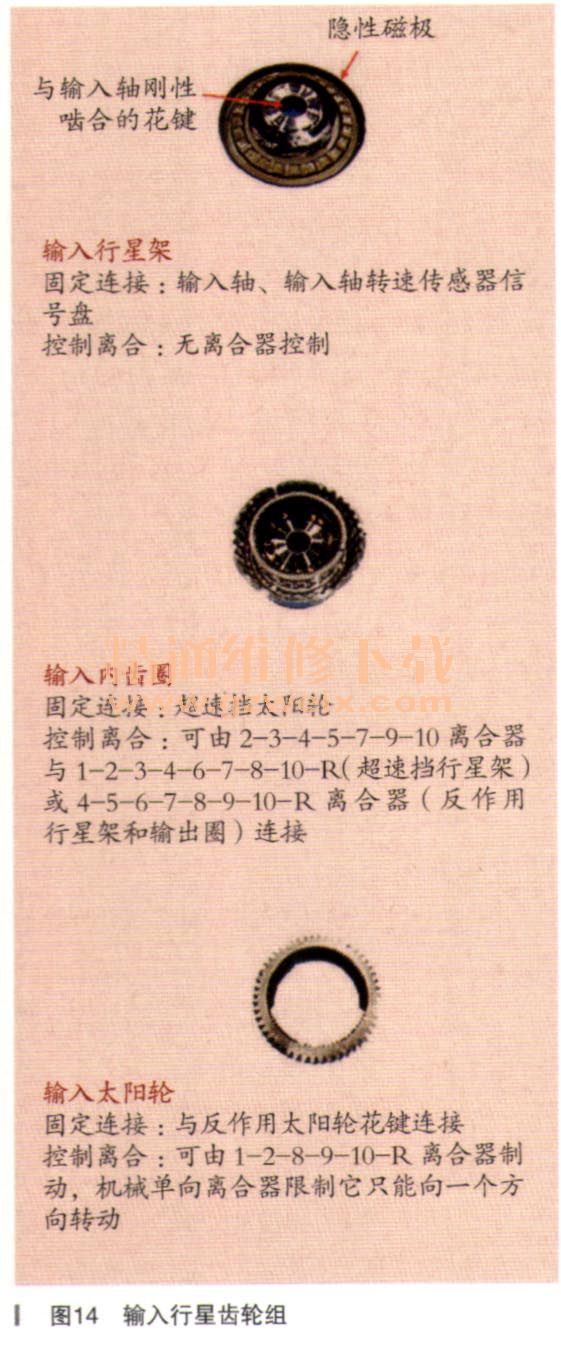

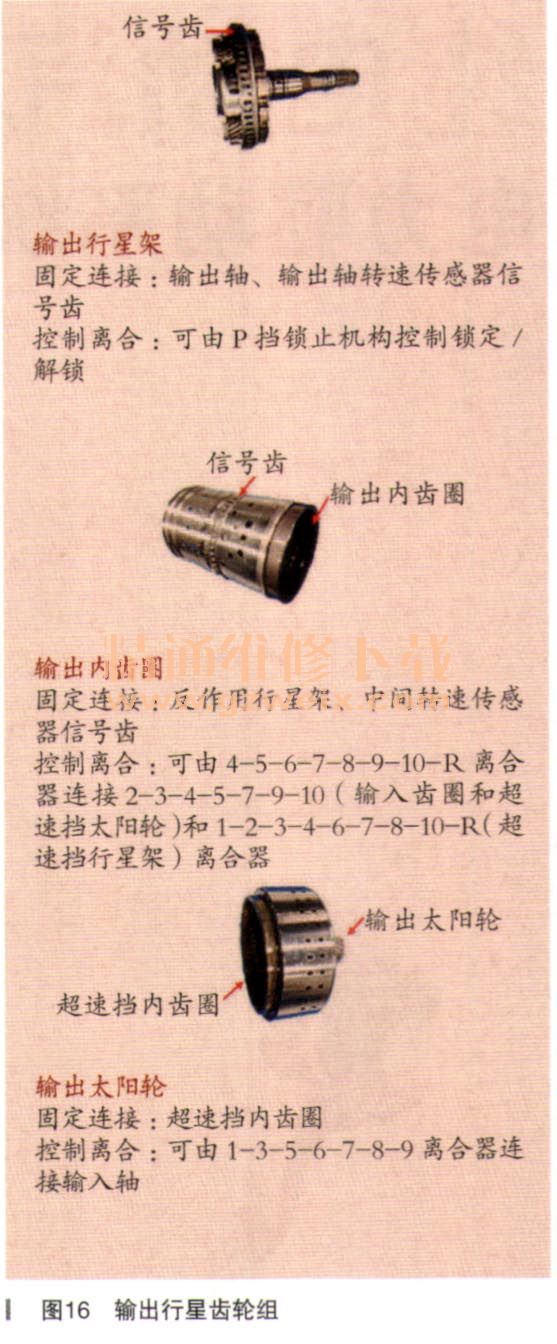

输入行星齿轮组位于反作用行星齿轮组后部，它由简单的3个部件：行星齿轮架、内齿圈和太阳轮组成。其各部件连接和控制关系如图14所示。超速挡行星齿轮组位于输入行星齿轮组的后部、输出行星齿轮组的前部，同样由简单的3个部件行星架、内齿圈和太阳轮组成。其各部件连接及控制关系如图15所示。输出行星齿轮组位于变速器最后部，它由简单的3个部件行星架、内齿圈和太阳轮组成。其部件的连接和控制关系如图16所示。

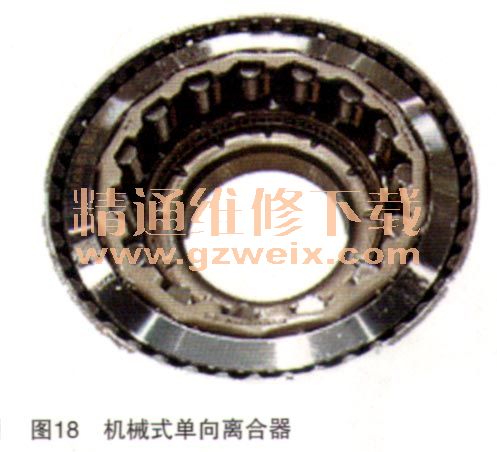

10L80变速器内部共有6组多片式液压离合器，各离合器在变速器内部的具体位置如图17、表2所示。为方便描述，在后文中使用这些离合器的编号来简称它们。例如4-5-6-7-8-9-10-R离合器简称为4号离合器。10L80变速器输入轴支架总成内有一个机械式单向离合器（如图18所示），具体位于2号离合器毂的内部。它是一个滚柱式机械单向离合器，与2号离合器并联，用于控制反作用太阳轮和输入太阳轮只朝一个方向转动。
