（9）脱开线束固定卡子（如图23所示中箭头）。旋出螺栓（如图23所示中1、3），取下冷却液泵正时齿形皮带盖罩（如图23所示中2）。

      （10）旋出螺栓（如图24所示中箭头），拆下凸轮轴密封盖（如图24所示中1）。

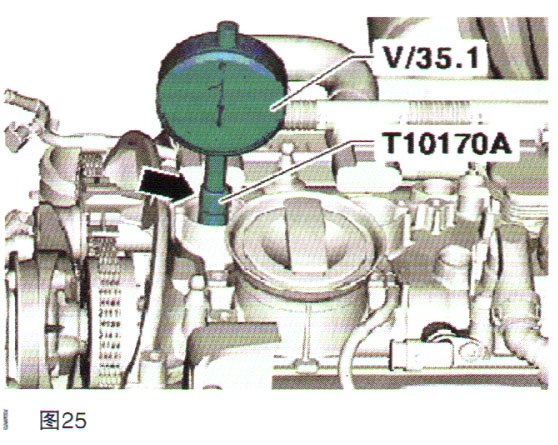

    （11）将1缸活塞及凸轮轴调整至“上止点”位置：适用于CYA/DJN发动机的车型。拆卸火花塞。将千分表适配器T10170或T10170A拧入火花塞中。将延长件T10170/1或T10170A/1尽可能地插入千分表V/35.1，并使用自锁螺母（如图25所示中箭头）将其固定到位。缓慢地以发动机工作时曲轴运转方向旋转曲轴，直至千分表V/35.1指针达到最大偏转位置。一旦指针达到最大偏转位置（若继续转动曲轴，千分表将以相反的方向回转），活塞则处于“1缸上止点”。

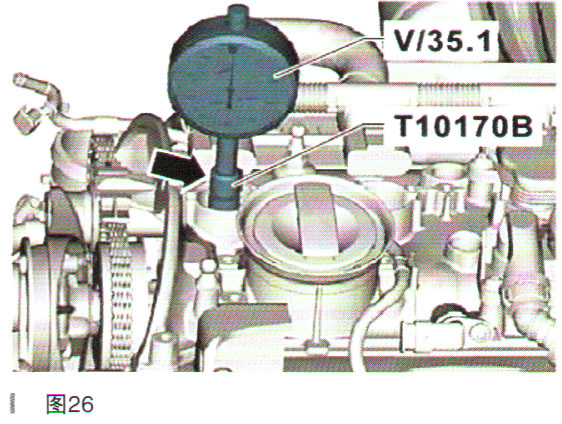

      （12）将1缸活塞及凸轮轴调整至“上止点”位置：适用于DLS发动机的车型。拆卸火花塞。将千分表适配器T10170B拧入火花塞中。将延长件T10170B/1尽可能地插入千分表V/35.1，并使用自锁螺母（如图26所示中箭头）将其固定到位。缓慢地以发动机工作时曲轴运转方向旋转曲轴，直至千分表V/35.1指针达到最大偏转位置。一旦指针达到最大偏转位置（若继续转动曲轴，千分表将以相反的方向回转），活塞则处于“1缸上止点”。

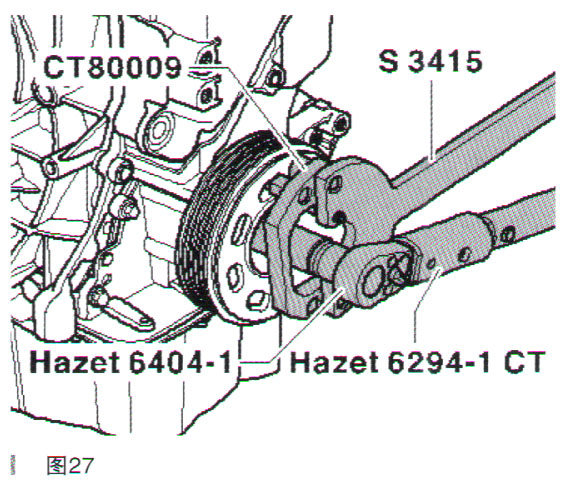

      （13）提示：使用扳手3415或S 3415和固定工具CT80009转动曲轴（状态1，如图27所示）。

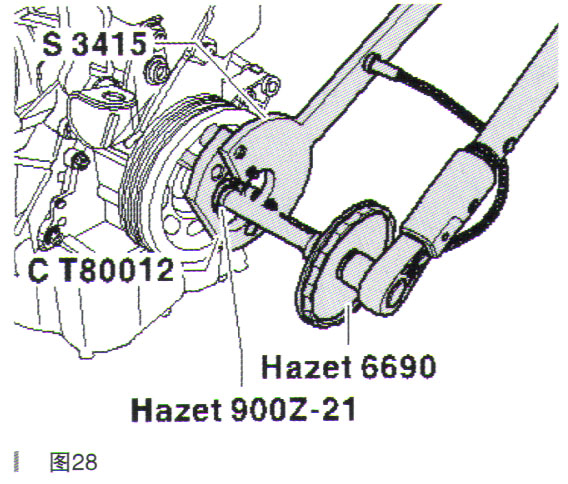

      （14）使用扳手3415或S 3415和固定工具CT80012转动曲轴（状态2，如图28所示）。

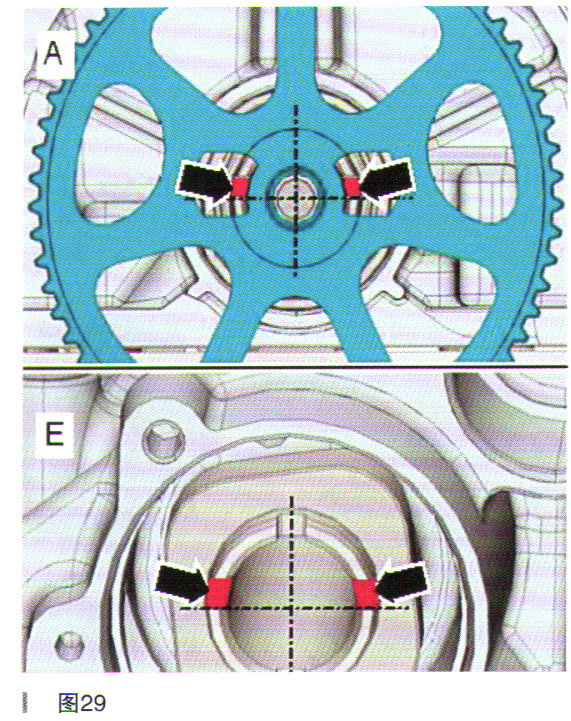

      （15）此时需要检查飞轮侧凸轮轴的状态是否满足下述要求。如图29所示中A排气侧、E进气侧。变速器侧的两个凸轮轴上，每个凸轮轴上各有两个不对称的槽（如图29所示中箭头）。在排气凸轮轴上，可以通过冷却液泵齿形皮带轮上的孔看到凸轮轴上两个不对称的槽（如图29所示中箭头）。在进气凸轮轴上，凹槽（如图29所示中箭头）位于凸轮轴中部上方。
