2020年上汽大众朗逸200TSI 1.2T DLSA发动机正时校对方法
来源:汽车维修技师  作者:佚名  2022-03-20 10:18:36

      (16)凸轮轴位置不在描述位置时,继续转动曲轴,直至到达“上止点”位置要求。旋出气缸体上止点孔锁定螺栓。将定位销T10340或CT 10340旋入至极限位置,并以30N·m的力矩拧紧,将曲轴沿发动机工作时的运转方向转至极限位置,此时定位销与曲轴臂充分接触。提示:此时定位销T10340或CT10340应该可以完全旋入至缸体。
      (17)将凸轮轴固定工具T10494安装至凸轮轴上。提示:凸轮轴固定工具T10494必须能很容易放入安装位置。不能使用其他工具敲击凸轮轴固定工具,以使其能安装到位。如果凸轮轴固定工具 T10494不能很容易地放入安装位置,如图30所示。

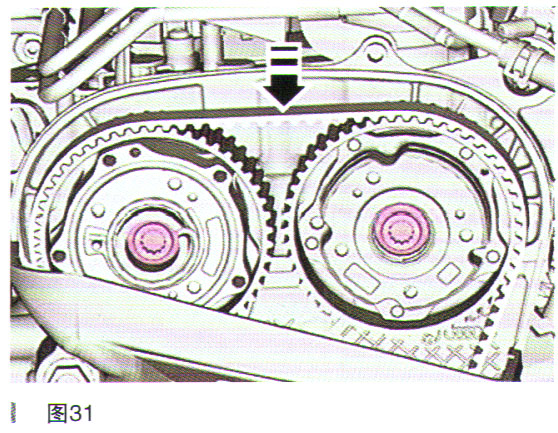

      (18)用手沿(如图31所示中箭头)方向按压正时齿形皮带。
      (19)同时将凸轮轴固定工具T10494插入凸轮轴内,直至止动位置。用手拧紧螺栓(见图30中箭头)。;拆卸曲轴皮带轮。
      (20)旋出螺栓(如图32所示中箭头),取下正时齿形皮带下部盖罩。

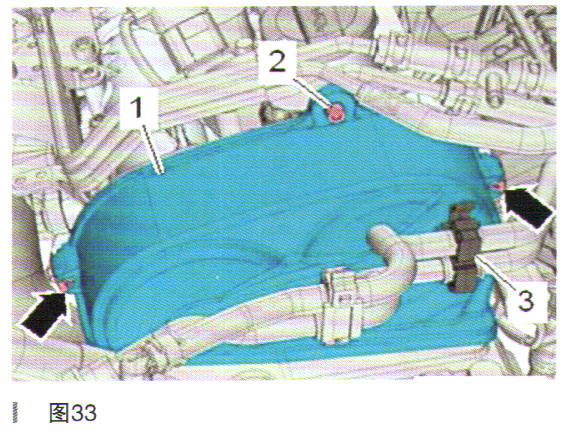

      (21)松开固定卡子(如图33所示中3),脱开燃油供油管和活性炭罐电磁阀连接管。旋出螺栓(如图33所示中2)。松开固定卡子(如图33所示中箭头),取下正时齿形皮带上部盖板(如图33所示中1)。

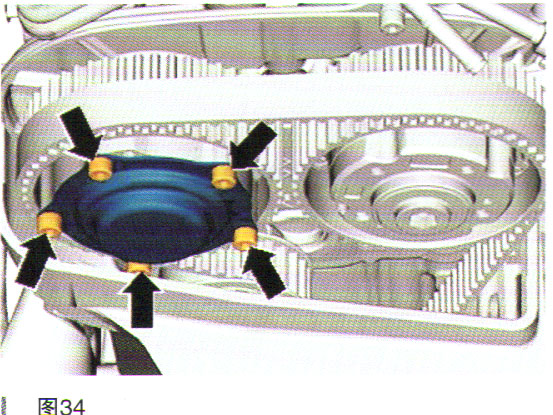

      (22)当心:凸轮轴损坏危险!禁止将凸轮轴固定工具T10494作为固定支架使用。旋出螺栓(如图34所示中箭头),取下排气凸轮轴密封盖,适用于CYA、DJN发动机的车型。提示:以下操作过程中可能会有少量的机油流出,因此在拆卸前准备一块布用于接收拆卸过程当中的机油,以防止机油滴到正时皮带上。

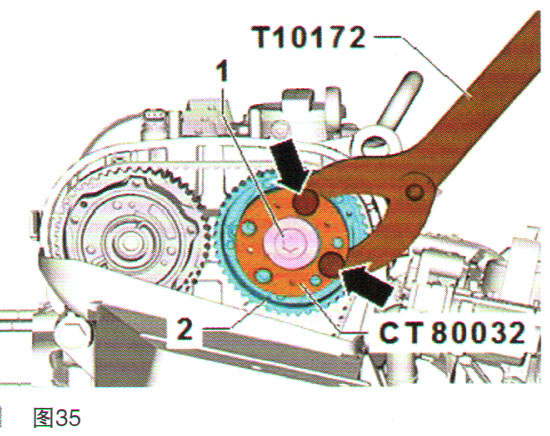

      (23)使用定位扳手CT10172或T10172,固定支架CT80032和扭力扳手(40-200N·m)HAZET6292-1CT或V.A.G1332旋出进气侧凸轮轴齿形调节器(如图35所示中2)的密封螺塞(如图35所示中1)。

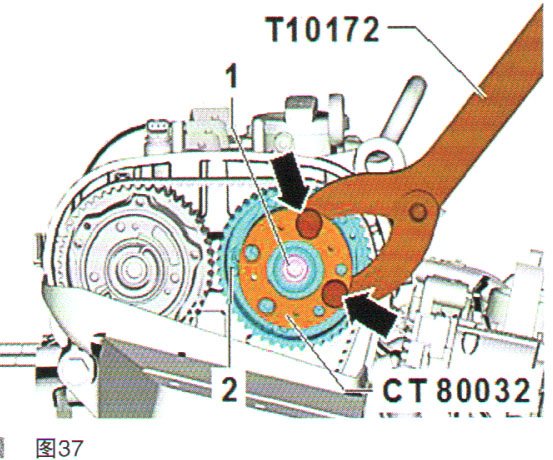

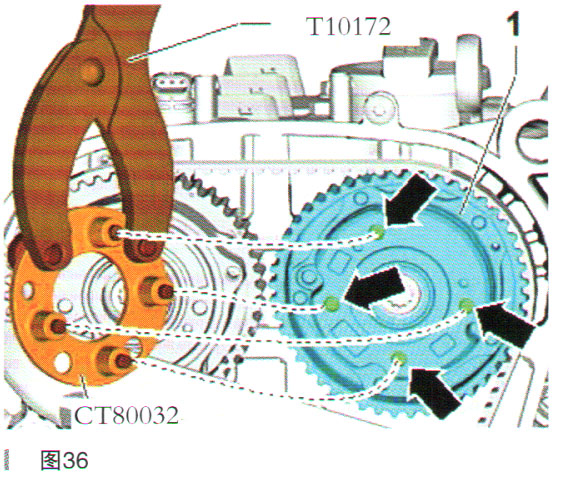

    (24)如图36所示,将固定支架CT80032和定位扳手CT10172或T10172A安装到凸轮轴调节器(如图36所示中1)上。轴颈必须正确地安装到孔(如图36所示中箭头)中。固定支架CT80032平整地安装到凸轮轴调节器(如图37中1)上。
