1．所需要的专用工具和维修设备

      （1）扭力扳手Hazet 6290-1 CT或V.A.G1331。

      （2）扳手3415或S3415。

      （3）定位销T10340或CT10340。

      （4）固定工具CT80009。

      （5）凸轮轴固定工具T10494。

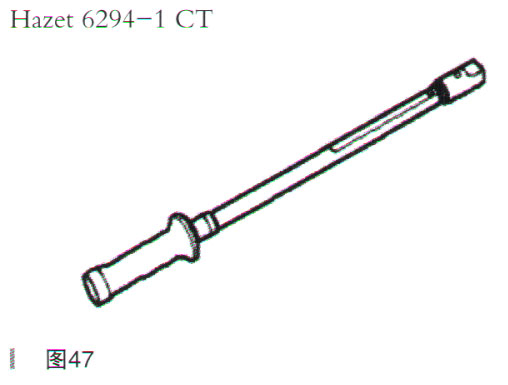

      （6）扭力扳手Hazet 6294-1CT，如图47所示。

      （7）固定工具CTS0012。

      （8）棘轮头Hazet 6404-1。

      （9）棘轮头Hazet 6403-1。

      （10）内12角套筒扳手Hazet9042-21。

    2．拆卸

      （1）松开弹簧卡箍（见图16中1、2），拆下空气导管。

      （2）脱开软管固定卡子（见图17中箭头A、箭头B），适用于DLS发动机的车型。

      （3）拔下增压压力传感器G31/进气温度传感器2 G299插头。将释放工具CT 10527、C T 10527/1插入固定夹凸耳内侧（见图18中箭头），以松开固定夹，取下进气导管（见图18中1）。

      （4）按压开锁按钮，拔下活性炭罐电磁阀连接管（见图19中1）。旋出螺栓（见图19中箭头），取下曲轴箱通风管。

      （5）拔下连接插头（见图20中1），旋出进气导管的固定螺栓（见图20中箭头）取下进气导管，适用于DLS发动机的车型。旋出螺栓（见图20中箭头）取下曲轴箱通风管。

      （6）旋出螺栓（见图21中箭头），脱开车厢蒸发器后的冷却液管。

      （7）旋出螺栓（见图22中2），取下管接头（见图22中1）。

      （8）脱开线束固定卡子（见图23中箭头）。旋出螺栓（见图23中1、3），取下冷却液泵正时齿形皮带盖罩（见图23中2）。

      （9）旋出螺栓（见图24中箭头），拆下进气凸轮轴密封盖（见图24中1）。

   （10）将1缸活塞及凸轮轴调整至“上止点”位置，适用于CYA/DJN发动机的车型。拆卸火花塞。将千分表适配器T10170或T10170A拧入火花塞中。将延长件T10170/1或T10170A/1尽可能地插入千分表V/35.1，并使用自锁螺母（见图25中箭头）将其固定到位。缓慢地以发动机工作时曲轴运转方向旋转曲轴，直至千分表V/35.1指针达到最大偏转位置。一旦指针达到最大偏转位置（若继续转动曲轴，千分表将以相反的方向回转），活塞则处于“1缸上止点”。

    （11）将1缸活塞及凸轮轴调整至“上止点”位置，适用于DLS发动机的车型。拆卸火花塞。将千分表适配器T10170B拧入火花塞中。将延长件T10170B/1尽可能地插入千分表V/35.1并使用自锁螺母（见图26中箭头）将其固定到位。缓慢地以发动机工作时曲轴运转方向旋转曲轴，直至千分表V/35.1指针达到最大偏转位置。一旦指针达到最大偏转位置（若继续转动曲轴，千分表将以相反的方向回转），活塞则处于“1缸上止点”。

      （12）提示：使用扳手3415或S 3415和固定工具CT80009转动曲轴（状态1，见图27）。

    使用扳手3415或S 3415和固定工具CT80012转动曲轴（状态2，见图28）。

    （13）此时需要检查飞轮侧凸轮轴的状态是否满足下述要求。见图29中A排气侧、E进气侧。变速器侧的两个凸轮轴上，每个凸轮轴上各有两个不对称的槽。在排气凸轮轴上，可以通过冷却液泵齿形皮带轮上的孔看到凸轮轴上两个不对称的槽（见图29中箭头）。在进气凸轮轴上，凹槽（见图29中箭头）位于凸轮轴中部上方。
