（25）使用定位扳手CT10172或T10172，固定支架CT80032和扭力扳手（40-200N·m）Hazet6292-1CT或V.A.G1332旋松进气侧与排气侧凸轮轴调节器（如图37所示中2）的螺栓（如图37所示中1）。

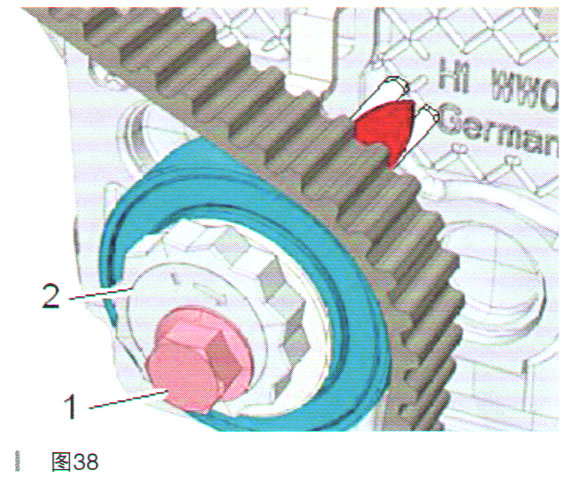

（ 26）使用30mm特殊扳手T10499或CT10499固定偏心轮上的张紧轮（如图38所示中2），松开螺栓（如图38所示中1）。将正时齿形皮带从凸轮轴上脱开。当心：正时齿形皮带安装方向应与其原有运转方向保持一致，否则有损坏的危险；因此拆卸正时齿形皮带时，用粉笔或者记号笔标出其运转方向，用于重新安装。

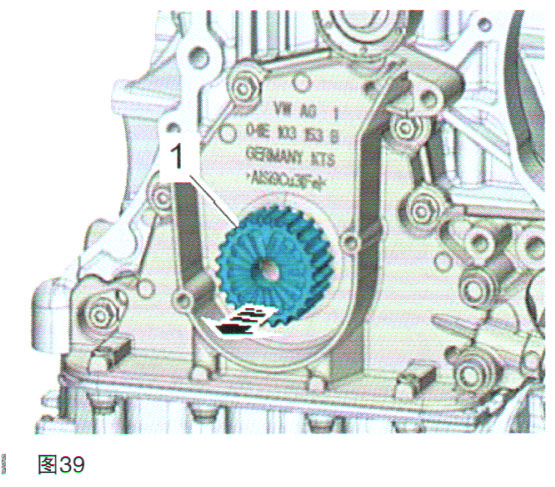

（27）取下正时齿形皮带。沿如图40所示中箭头方向取下正时齿形皮带轮（如图39所示中1）。
3．安装（调整正时）

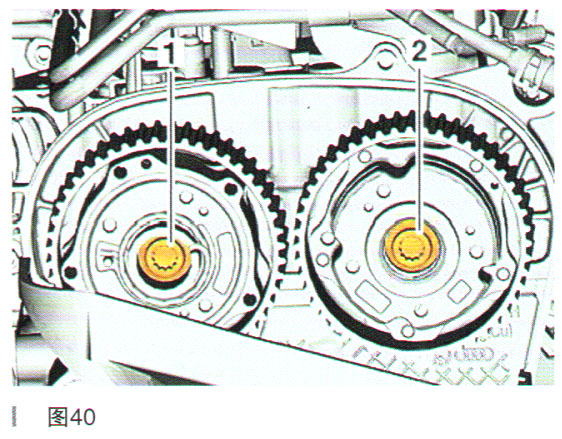

（1）拧紧力矩。提示：更换采用角度控制方式拧紧的螺栓（如拧紧要求为30N·m＋继续旋转90°）。锁定螺栓。形圈损坏时须及时更换。注意：凸轮轴固定工具T10494此时安装在凸轮轴箱体上。禁止将凸轮轴固定工具T10494作为固定支架使用。调整1缸活塞及凸轮轴至“上止点”位置。更换凸轮轴齿形皮带轮螺栓（如图40所示中1、2），并将其拧入，但不要拧的很紧。提示：只要凸轮轴齿形皮带轮能够绕螺栓自由旋转且转动过程中不会在螺栓轴向方向来回运动即可。

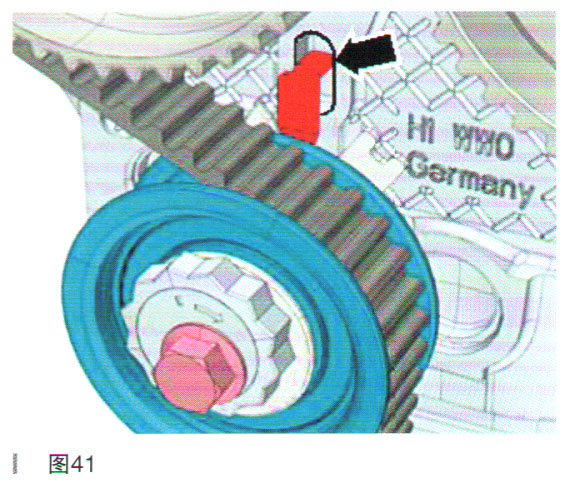

（2）检查张紧轮的凸耳（如图41所示中箭头）是否啮合在
气缸盖的铸造孔上。

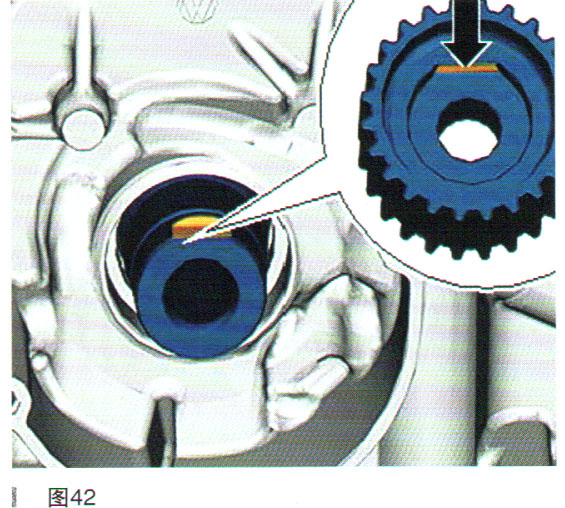

（3）将正时齿形皮带轮装到曲轴上。必须保证曲轴皮带轮和正时齿形皮带轮的接触面无油脂。正时齿形皮带轮锐切面（如图42所示中箭头）必须放在曲轴销铣切面上。
（4）首先将齿形皮带套在齿形带的下部。安装正时齿形皮带下部盖
罩，见图32所示。安装曲轴皮带轮。

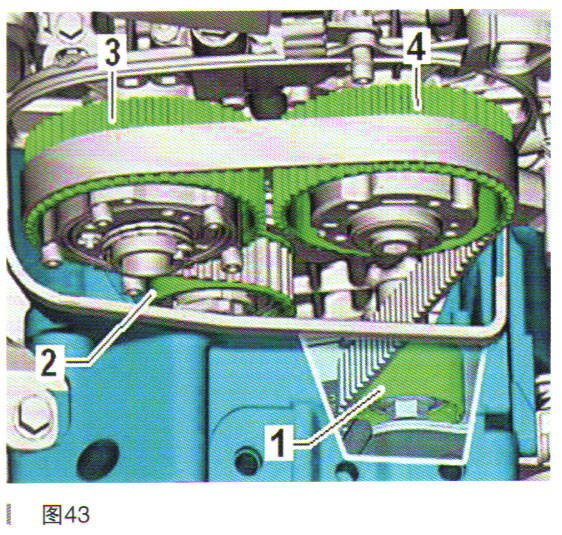

（5）安装齿形皮带时注意安装顺序：向上拉齿形皮带，并置于导向轮（如图43所示中1）、张紧轮（如图43所示中2）、排气凸轮轴齿形皮带轮（如图43所示中3）和进气凸轮轴齿形皮带轮（如图43所示中4）上。
（6）沿（如图44所示中箭头）方向转动30mm特殊扳手T10499或CT10499（即转动张紧轮偏心轮，如图44所示中2），直到设置指示针（如图44所示中3）位于设置窗右侧10mm处。回转偏心轮，直到指示针正好位于设置窗口内。使用13mm特殊环形扳手T10500或CT10500将偏心轮保持在该位置，拧紧螺栓（如图44所示中1）至额定要求。提示：发动机转动或运行后，指示针（如图44所示中3）位置和设置窗口之间的距离可能会出现细小差异，这对齿形皮带张紧并没有影响
。
