2020年上汽大众朗逸200TSI 1.2T DLSA发动机正时校对方法
来源:汽车维修技师  作者:佚名  2022-03-20 10:18:36

      (7)使用带适配器T10172 71或CT10172 71的定位扳手T10172或CT10172和扭力扳手Hazet 6292-1 CT或V.A.G 1332以50 N·m的力矩拧紧螺栓(如图45所示中1)。使用带适配器T10172 72或CT10172 72的定位扳手T10172或CT10172和扭力扳手Hazet 6292-1 CT或V.A.G 1332以50N·m的力矩拧紧螺栓(如图45所示中2)。

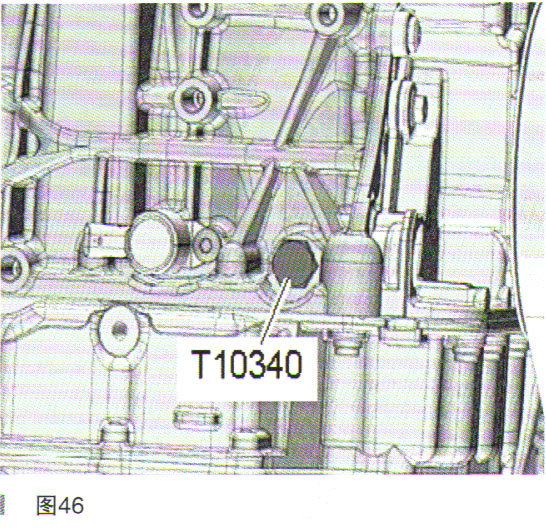

      (8)旋出定位销T10340或CT10340,如图46所示。
      (9)旋出螺栓(见图30)取出凸轮轴固定工具T10494。
      (10)检查正时:将曲轴沿发动机工作时的运行方向转动2圈。调整1缸活塞及凸轮轴至“上止点”位置。安装凸轮轴固定工具T10494。提示:凸轮轴固定工具T10494应该能够很容易地安装。不能使用其他工具敲击凸轮轴固定工具,以使其能安装到位。
      (11)如果凸轮轴固定工具不能很轻松的装入:用手沿箭头方向(见图31)按压齿形皮带。将凸轮轴固定工具T10494插入凸轮轴至止动位置,用力拧紧螺栓(见图30)。
      (12)如果凸轮轴固定工具T10494无法安装,则正时不正确:重新调整正时。
      (13)如果凸轮轴固定工具T10494能够安装,则正时正确。旋出定位销T10340或CT10340,见图46。
    旋出螺栓(见图30中箭头)取出凸轮轴固定工具T10494。
      (14)使用带适配器T10172 71或CT10172 71的定位扳手T10172或CT10172,扭力扳手Hazet 6292一1 CT或V.A.G 1332和角度盘Hazet6690将螺栓(见图45中1)拧紧至额定要求。使用带适配器T10172 72或CT10172 72的定位扳手T10172或CT10172,扭力扳手Hazet 6292-1 CT或V.A.G 1332和角度盘Hazet 6690将螺栓(见图45中2)拧紧至额定要求。
      (15)使用定位扳手CT10172或T10172,固定支架CT80032和扭力扳手(40-200N·m)Hazet 6292-1CT或V.A.G1332旋出进气侧凸轮轴齿形调节器(见图35中2)的密封螺塞(见图35中1)。当心:发动机损坏的危险。维修工作结束后,需检查是否已经取下定位销T10340或CT10340和凸轮轴固定工具T10494。
      (16)进一步的安装以拆卸的相反顺序进行。
