浅析汽车配电盒结构优化设计
来源:汽车电器  作者:佚名  2018-07-28 13:34:13

    第2方案:将下盖1与外框的固定结构由里侧改到外侧,双方受力后只能使双方卡接越紧,上面有与上罩盖卡接的结构,因此无法将分模线向下移到下盖1与外框的固定结构上,无法实现下盖1与外框的固定结构,如图6所示。此方案不可行。

    3.2实际的优化方案
    第3方案:加强下盖1与外框的固定结构。

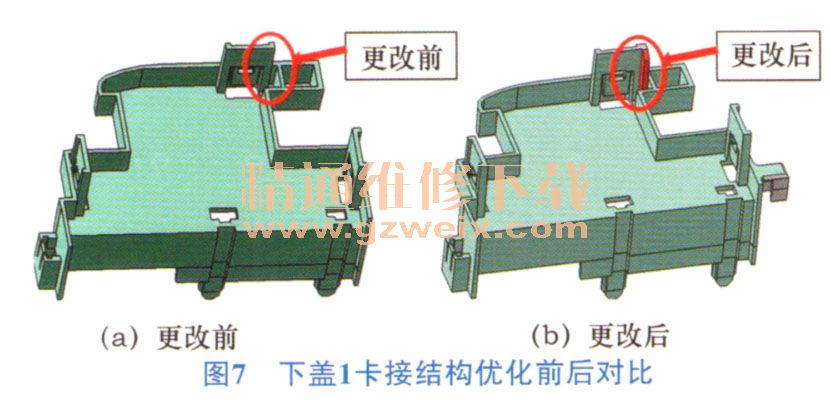

    优化细节1----将下盖1上图所圈处更改,由直边单一挂接外框上的卡扣改成直角边卡接外框结构与挂接卡扣。更改前后对比如图7所示。加强下盖1脱开处卡接结构。

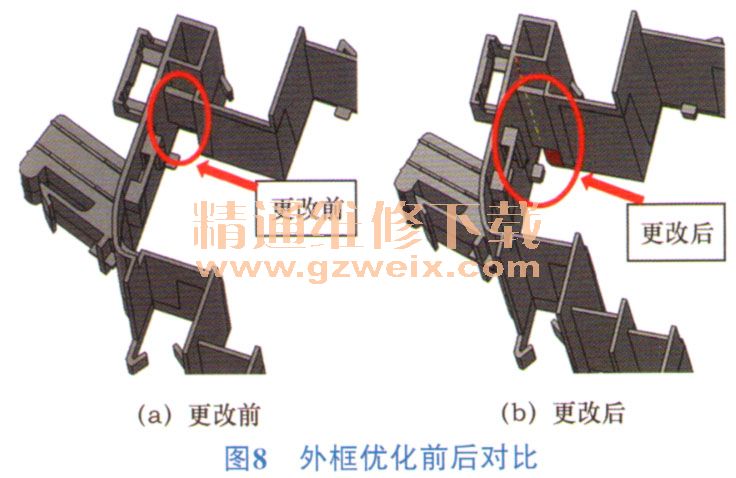

    同时在外框上做一结构,延长圈内竖板尺寸,并留一缺口,与下盖1交错挂接。具体如图8所示。

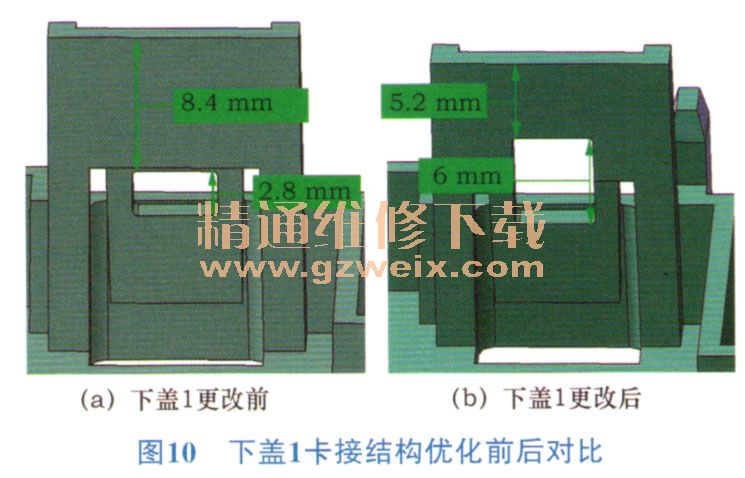

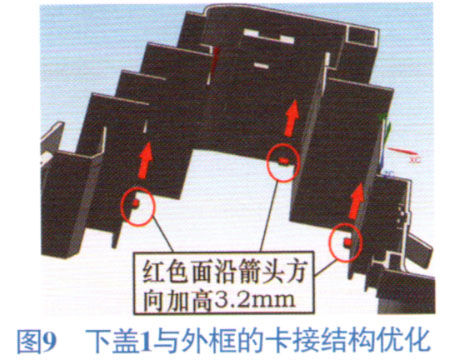

    优化细节2----加强下盖1与外框的卡接结构,外框卡接点,如图9所示红色所圈处的红色面沿箭头所指方向加高3.2 mm,下盖1做相应更改,如图10所示。
