七、超级电容器性能检测方法
超级电容器性能检测方法有多种,本小节重点介绍容量、内阻和自放电检测方法。
7.1容量检测
容量检测可以采用恒流放电和恒电阻放电两种方法。

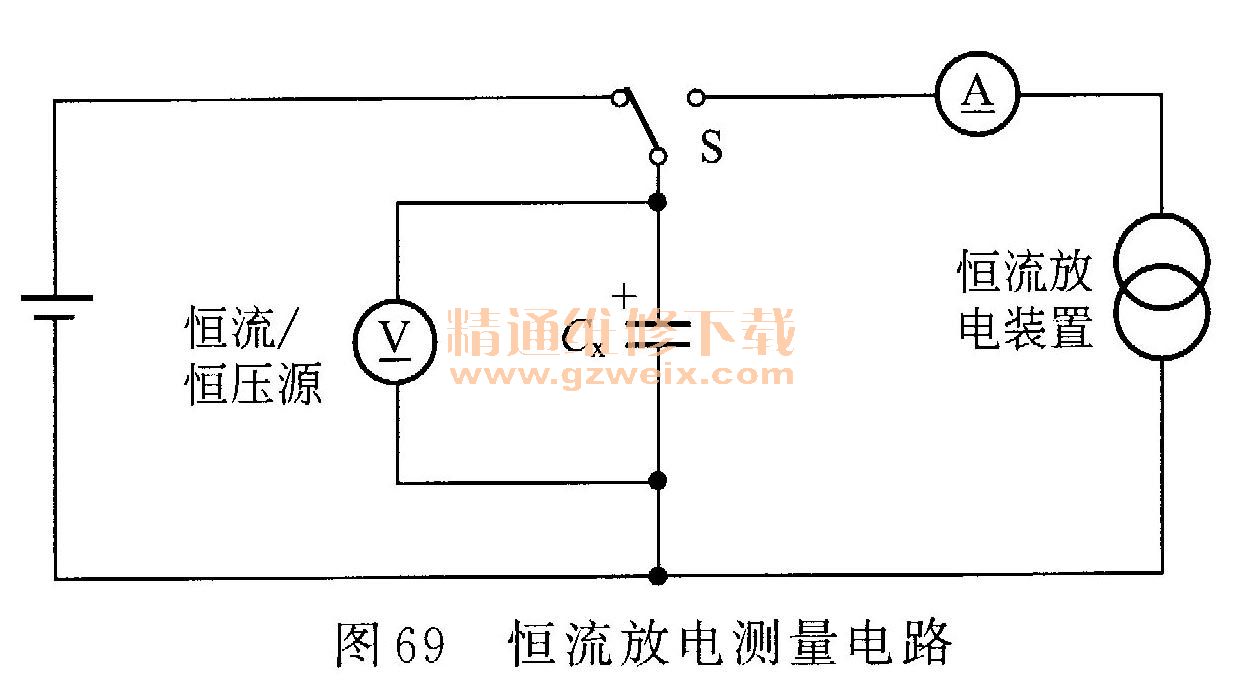

(1)恒流放电法恒流放电测量电路如图69所示。
测量方法依如下步骤进行。
①恒流户恒压源的直流电压设定为额定电压。
②设定表15中规定的恒电流放电装置的恒定电流值。
③将开关S切换至直流电源,除非分立标准中另有规定,在恒流户恒压源达到额定电压后恒压充电30min。
④在充电结束后,将开关S变换至恒流放电装置,以恒定电流进行放电。
⑤测量电容器两端电压从U 1到U2的时间t1和t2,如图70所示,根据下式计算电容量值。
式中C----容量,F;
I—放电电流,A;
U1—测量初始电压,V;
U2一测量终止电压,V;
T1—放电初始到电压达到U1的时间,s;
T2—放电初始到电压达到U:的时问,s。

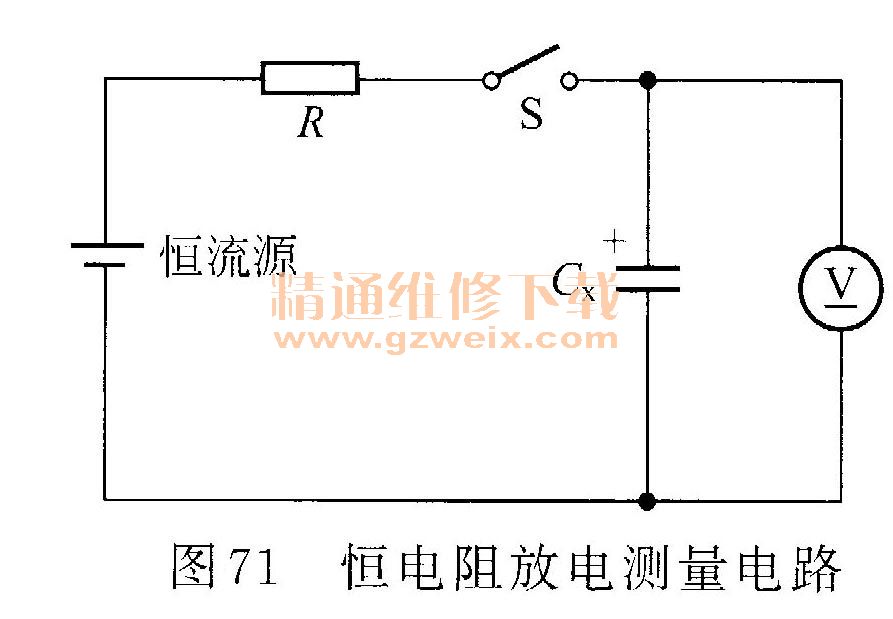

(2)恒电阻放电法恒电阻放电测量电路如图71所示,按照图中所示测量电路进行测量。
进行测量前,将电容器两端短路30min以上进行允分放电;当施加直流电压UR时,测量时间常数τ,通过下式计算电容量值。
式中:τ一充电至0. 632UR的时间,s;
R一串联电阻,Ω。
测量中应当选择R值使r为60^1120s,以便于精确计算。
