7.2内阻检测

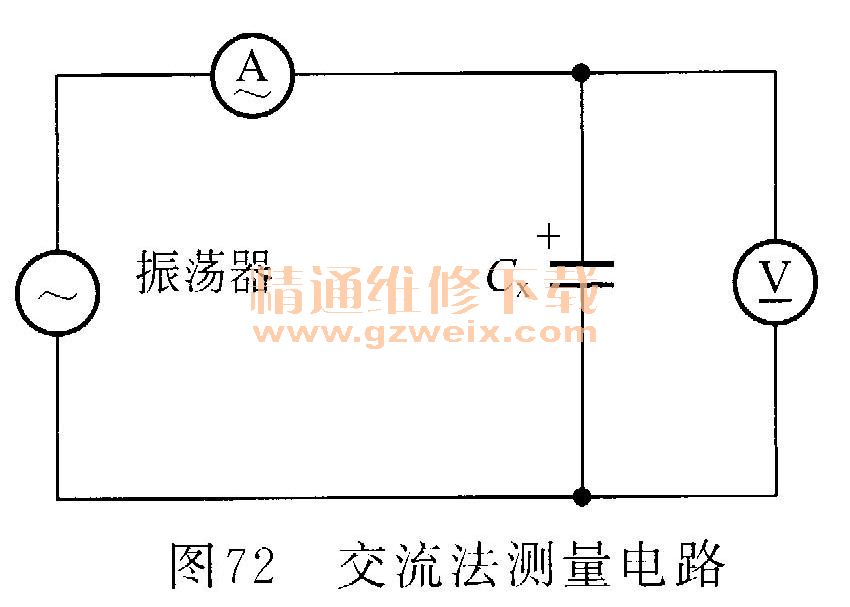

    超级电容器内阻测量用交流阻抗方法或直流电阻方法。交流法测量电路如图72所示，依所示测量电路进行测试。

电容器的内阻可通过下式计算。

式中R a一交流内阻，Ω；
        U—交流电压有效值，V；
        I一交流电流有效值，A。
    测量电压的频率应为1 kHz，交流电流应为1～10mA、

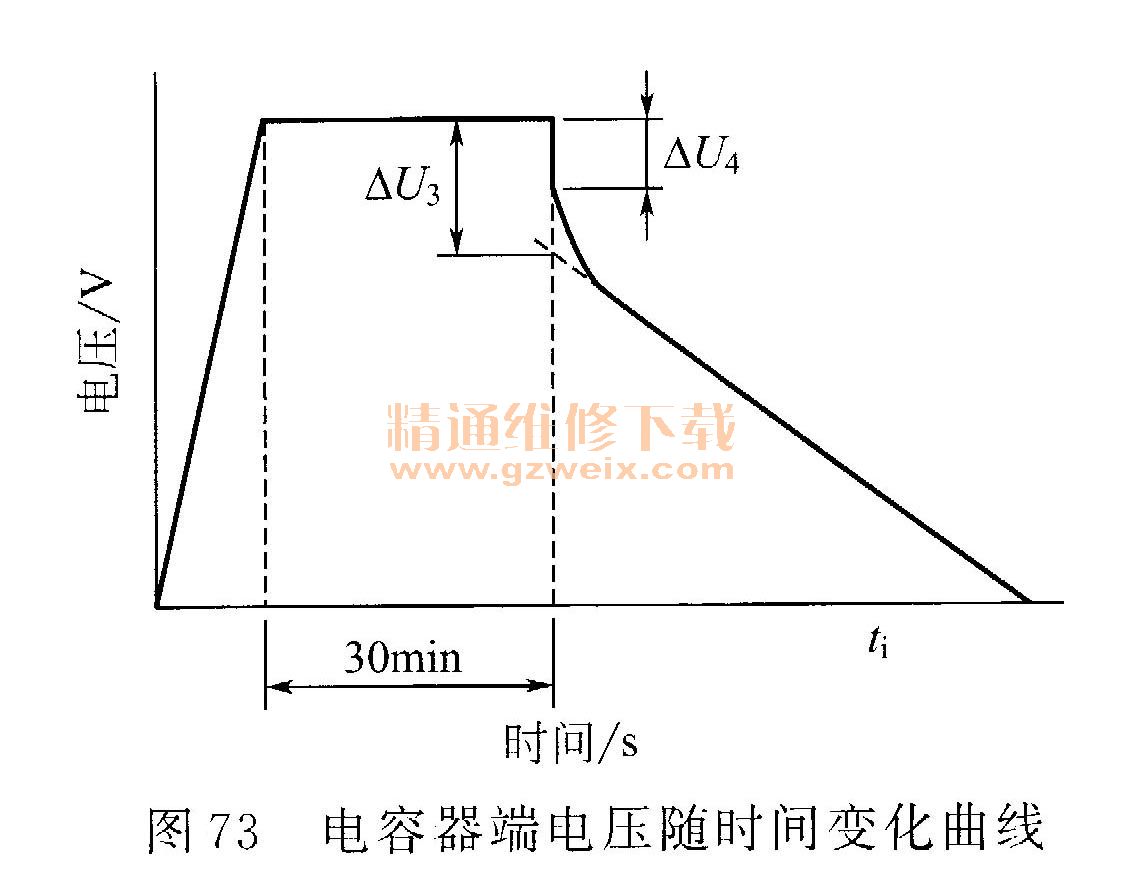

    直流阻抗方法是采用恒流放电方法测量，采用额定电压。用电压记录仪测量电容器端电压，将开关切换到直流源，当直流恒压源达到额定电压后施加电压充电30min。在充电结束后，切换开关到恒流放电装置，以规定的恒定电流进行放电。用电压记录仪记录电容器端电压随时间变化。由电压记录仪得到的电压和时间成直线部分绘制辅助线，从辅助线与放电电压交点开始读取电压降△U3，如图73所示，根据下式计算内阻Rd。

    式中Rd----直流内阻，Ω；
   △U3----电压降．V；
I----放电电流，A。

电压降不表示从放电开始点的连续降落电压△U4，而是从曲线的直线部分作辅助线延长至与放电开始点交叉得到的△U3。

    7.3自放电检测
    超级电容器一也存在自放电现象，根据图74所示进行检测。测量开始前，电容器应进行充分放电。放电过程持续1～24h。在电容器两端直接施加电压95％的最大30min充电时间。将电容器两端从电压源断开。电容器应放在标准条件下16h或24h。直流电压表的内阻应大于1MΩ。
