宝马i3电动汽车电机电子伺控系统

来源：本站整理作者：佚名 2017-11-20 14:38:55

    增程设备电动机电子单元通过液体冷却，并集成在一个独立的低温冷却循环中。在同一个冷却循环中集成有增程设备数字发动机电子单元和增程设备电机。
    在REME控制单元中安装有一个温度传感器，用于测量环境温度。
    REME控制单元通过2个插头连接（共121个线脚Pin）连接至车辆。
    试运行时注意，首先插上大插头（81芯），然后才连接小插头（4芯）。拆卸按相反的顺序执行（小插头在大插头前）。
    REME控制单元通过总线端30B和总线端Kl. 15 Wake-up（唤醒）供电。
    REME控制单元连接在总线PT-CAN和PT-CAN2上。安装位置与端子分布如图4-74所示。

A274 * 02B插头上的线脚布置见表4-22。

A274 * 03B插头上的线脚布置见表4-23。

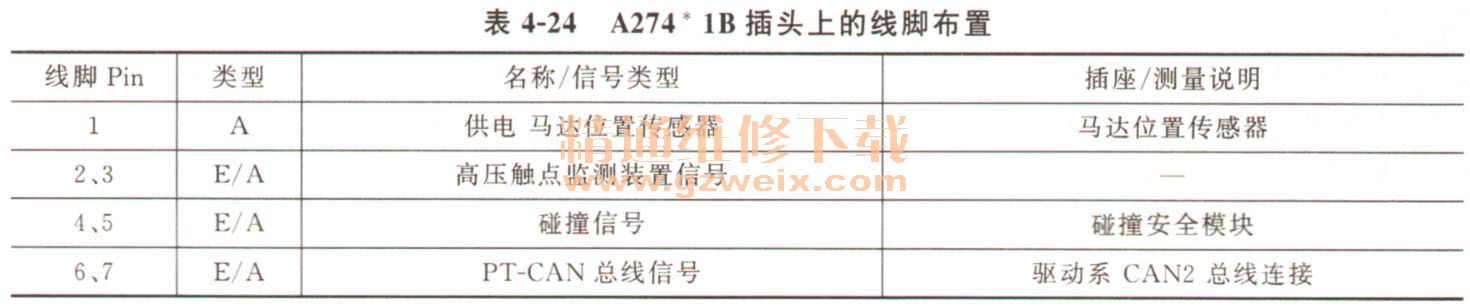

A274 * 1B插头上的线脚布置见表4-24。

A274 * 2B插头上的线脚布置见表4-25。

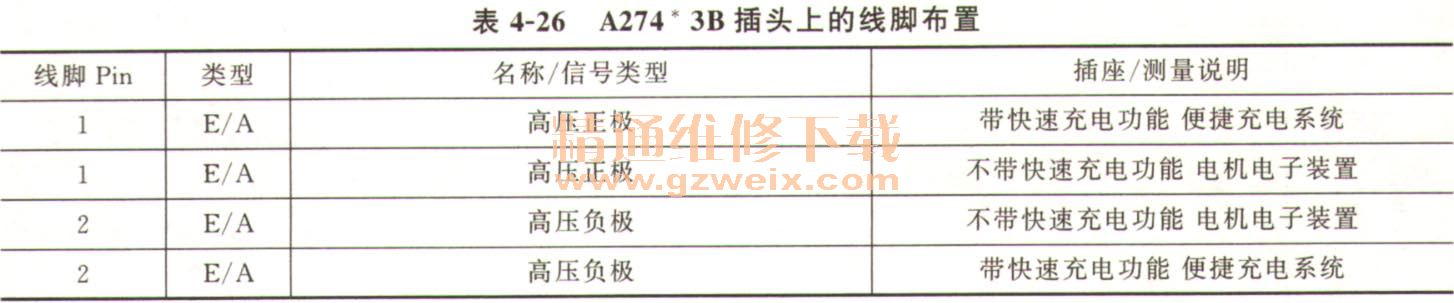

A274 * 3B插头上的线脚布置见表4-26。
