宝马i3电动汽车电机电子伺控系统

来源：本站整理作者：佚名 2017-11-20 14:38:55

EDME控制单元通过48芯插头连接与车辆连接在一起。EDME控制单元通过总线端30B和总线端K1. 15Wake-up（唤醒）供电。EDME控制单元连接在总线F1exRay、PT-CAN和PT-CAN2上。EDME电路连接如图4-76所示。

电子数字马达电控机构（EDME）A277 * 1B插头为48针，黑色。插头上的线脚布置见表4-27。

    与EDME控制单元的通信失灵时，应进行标准检测（整体测试模块）。存在某个控制单元内部故障时，预计将出现电子数字马达电控机构（EDME）中的故障记录。

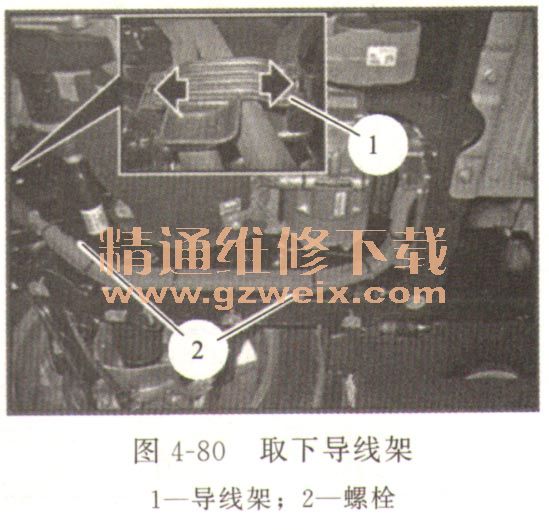

    （4）EME高压蓄电池单元高压线更换
    需要的准备工作：拆卸左侧水平支柱，拆卸竖直支柱，对于带便捷充电系统的车辆还应拆卸便捷充电系统。
    拆卸步骤如下。
    ①拆下后备厢底板饰板1。
    ②松开螺栓2并向上取出维修盖板3。安装时应检查螺栓连接的氯丁橡胶螺母和密封件4是否损坏，必要时更新。

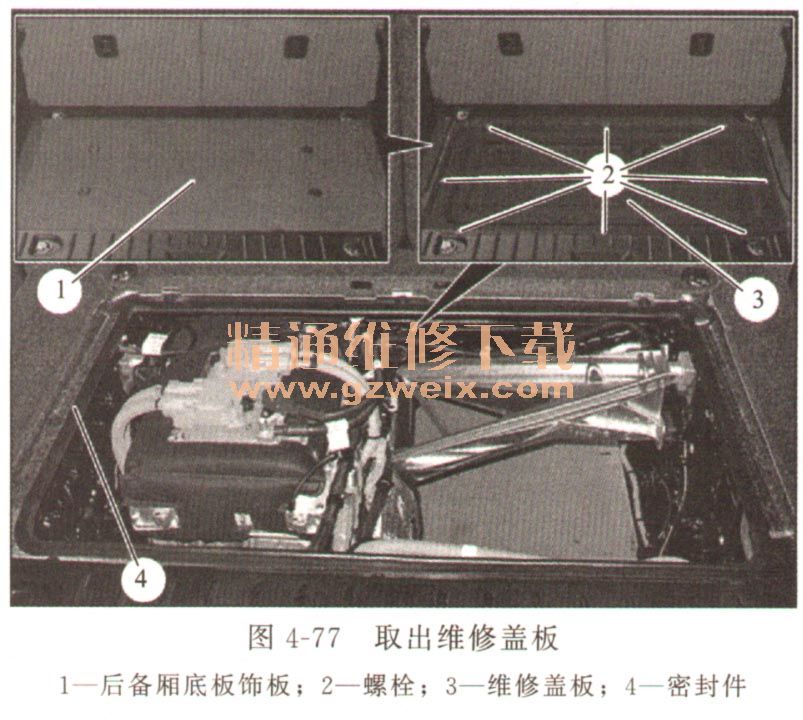

    以上部件位置见图4-77。
