2．所有机构不能动作
    （1）故障现象及原因
    1台LR1400/ 1型履带式起重机在塔式工况下启动发动机后，操纵各个机构时均不能动作。检查发现操作室监视器无法显示，主机电控箱内电源板（NT板）显示“－”。
    经查阅使用说明书得知，电源板显示“－”可能为“电源板损坏、控制系统断电”。
    （2）故障排查
    根据使用说明书中故障原因的描述，我们查阅LR1400/1型履带起重机的电源板电路图，得知电源板控制开关接通与否由电源电压决定。当电源电压＞19V时，电源板接通；当电源电压＜17V时，电源板断电。电源板电路如图2所示。

    从图2可以看出，电源板+24V的电源电压从继电器K400触点、继电器K3触点及熔断器－F30流入电源板。检查电控箱内电路发现，继电器K3未吸合，由此造成电源板断电。

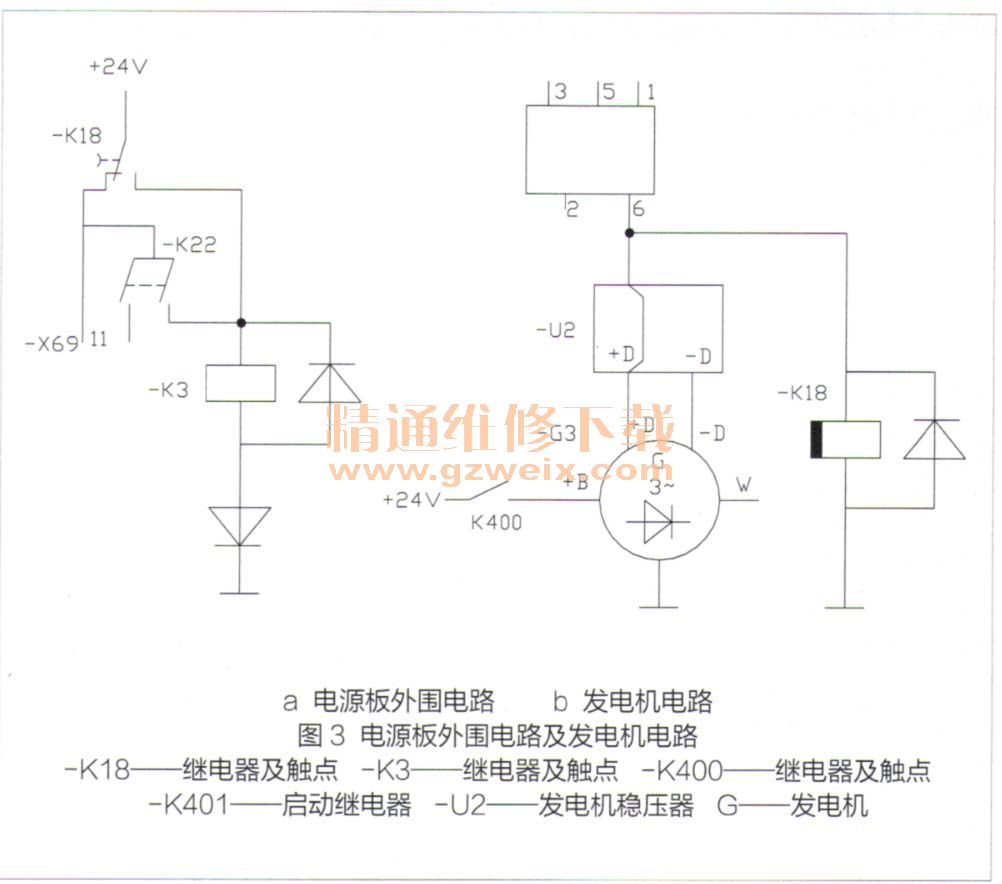

    再次查看电源板供电的外围电路图得知，继电器K3由电源板外围供电电路的继电器－K18控制，而继电器－K18是由该起重机发电机输出电压经稳压后控制。检查发电机电路，发现电控箱内继电器－K18也未吸合，检测发电机无输出电压，确认是发电机G损坏。电源板外围电路及发电机电路如图3所示。

    更换新的发电机后，启动发动机，操作室监视器和主机电控箱内电源板（NT板）显示正常，操纵起重机各个机构均能正常动作，故障现象消失。
    从以上2例故障排查可知，在出现电控系统故障时，应首先对故障现象进行分析，利用“利控”系统进行初步诊断，再查看电路图，并将电路图原理读懂，知晓电控系统与起重机安全作业之间的逻辑关系和电气元器件在该起重机的布置，最后逐步检测、检测、诊断。
